Разъем под витую пару PLUG-8P8C-U-C6-SH-100 RJ-45(8P8C) кат.6 (50 µ"/ 50м.дюй.),экранир.,универс.(д.одн.имногож.каб.) (100 шт) | 49358 Hyperline

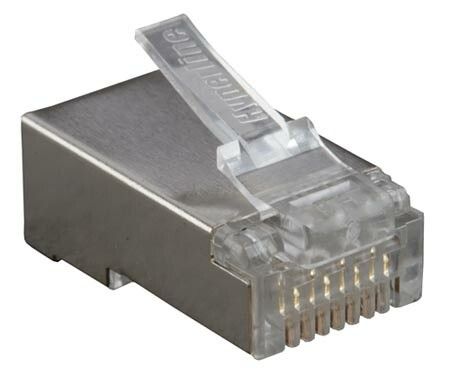

Разъем под витую пару PLUG-8P8C-U-C6-SH-100 (RJ-45, 8P8C) категории 6 от бренда Hyperline предназначен для надежного соединения сетевых кабелей в локальных сетях. Этот экранированный универсальный штекер совместим как с одножильным, так и с многожильным кабелем, обеспечивает стабильную передачу сигнала до 250 МГц и упакован по 100 штук - идеально для массового монтажа.

Назначение и область применения

PLUG-8P8C-U-C6-SH-100 используется для подключения устройств к сети Ethernet через кабели типа Cat 6. Подходит для установки в розетках, patch-панелях, коммутационных шкафах и на оборудовании. Применяется в офисах, центрах обработки данных, на производстве, в системах видеонаблюдения и IP-телефонии. Благодаря экранированию снижает влияние внешних помех - особенно важно в условиях с высокой плотностью кабелей или рядом с силовым оборудованием.

Технические характеристики

• Тип: Штекер (разъем для подключения кабеля)
• Количество контактов: 8P8C (8 контактов, 8 позиций)
• Стандарт: Category 6 (Cat 6) - поддерживает частоту до 250 МГц
• Экранирование: Да (S/FTP или F/UTP - зависит от кабеля; обеспечивает защиту от ЭМИ)
• Максимальный ток: 1,5 А
• Материал корпуса: Пластик (термостойкий, не поддерживающий горение)
• Цвет: Прозрачный - позволяет видеть состояние заливки и правильность обжима
• Поддерживаемый кабель: Одножильный и многожильный (универсальная конструкция)
• Посадочные размеры: Соответствует стандартному 50 микродюймовому контактному шагу
• Упаковка: 100 штук в одной партии

Совместимость и монтаж

PLUG-8P8C-U-C6-SH-100 требует специального инструмента - обжимного клещей с матрицей для RJ-45 Cat 6. Без него невозможно добиться герметичного и надежного контакта. Установка возможна на кабели с диаметром жил 0,4–0,8 мм (AWG 22–26). Для многожильного кабеля рекомендуется использовать кабели с оплеткой и фольгированным экраном - это сохраняет целостность экранирования. Обязательно соблюдайте цветовую схему T568A/T568B при обжиме. Корпус имеет фиксирующую защелку, которая должна полностью войти в гнездо розетки или панели - проверьте щелчок после вставки.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов для компонентов Cat 6. Произведено компанией Hyperline, продукция которой проходит заводское тестирование на соответствие параметрам передачи сигнала, прочности контактов и термической стойкости. Материалы корпуса не выделяют токсичных веществ при нагреве. Напряжение работы - до 250 В переменного тока, что безопасно для сетей PoE до 60 В.

Преимущества

• Универсальность: работает с одножильными и многожильными кабелями без замены модели
• Экранирование: минимизирует потери сигнала и наводки в сложной среде
• Высокая точность контактов: 50 микродюймовое исполнение гарантирует долгий срок службы
• Прозрачный корпус: позволяет контролировать качество обжима и расположение жил
• Оптимизация затрат: упаковка по 100 штук снижает стоимость единицы при крупном монтаже

Ограничения применения

• Не подходит для прямого подключения к силовым цепям - только для данных и низковольтных сигналов
• Требует обязательного использования обжимного инструмента; попытки монтажа вручную приведут к плохому контакту
• Не рассчитан на частые переподключения - более 50–70 циклов может повредить защелку и контакты
• Не следует применять в условиях постоянного воздействия воды или агрессивных химических сред - пластик не является взрывобезопасным или герметичным

Примеры использования

• Обжим на конце сетевого кабеля для подключения ПК к маршрутизатору
• Завершение кабеля в стеновой розетке Cat 6 в офисе
• Подключение камер видеонаблюдения с PoE к NVR
• Сборка патч-кордов для серверной стойки
• Монтаж в распределительных шкафах на производстве с высокими уровнями ЭМИ

Практические советы

• Перед обжимом обязательно удалите внешнюю изоляцию кабеля точно на нужную длину - слишком длинный конец нарушает экранирование
• Проверяйте, чтобы каждая жила дошла до конца контакта - используйте прозрачный корпус как контроль
• Для многожильного кабеля лучше выбирать кабели с меньшим количеством скруток - они легче вводятся в контакт
• Храните запасные разъемы в сухом месте - влага может вызвать окисление контактов даже при наличии золотого покрытия
• PLUG-8P8C-U-C6-SH-100 от Hyperline - лучший выбор для проектов, где важна стабильность связи и масштабируемость
