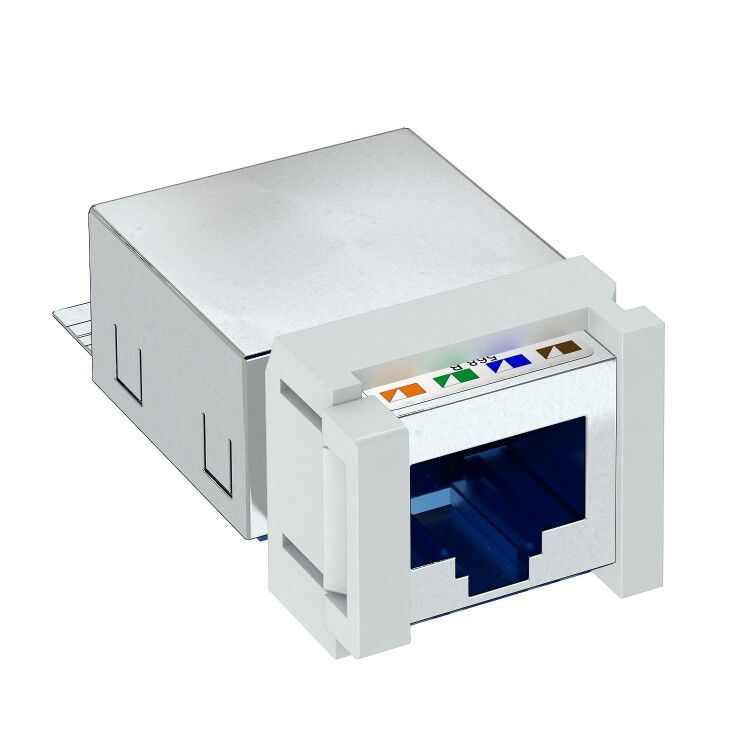

Разъем RJ45 кат.6 экр. Snap-In (ASM-C6 GS) | 6117345 OBO Bettermann

Разъем RJ45 категория 6 экранированный (FTP) Snap-In, ГСИ от OBO BETTERMANN - это надежный телекоммуникационный модуль для высокоскоростного сетевого соединения. Артикул ASM-C6 GS обеспечивает стабильную передачу данных до 10 Гбит/с, защищён от внешних помех благодаря экрану и совместим с популярными монтажными системами.

Назначение и область применения

Разъем RJ45 категория 6 экранированный (FTP) Snap-In, ГСИ предназначен для подключения Ethernet-кабелей в локальных сетях, где важна устойчивость к электромагнитным помехам. Применяется в офисах, центрах обработки данных, на производстве, в системах автоматизации и других местах с высокой плотностью оборудования. Устанавливается в стеновые и шкафные панели через фиксирующую рамку Snap-In.

Технические характеристики

• Категория: Cat 6 - поддерживает скорость до 10 Гбит/с на расстоянии до 55 метров
• Экранирование: FTP (Foil Twisted Pair) - общий фольгированный экран вокруг всех пар проводов
• Тип контактов: 8P8C (RJ45), золоченные контакты для снижения сопротивления
• Максимальная частота: 250 МГц
• Защита IP: не указана - не предназначена для открытых или влажных сред
• Комплектация: защитная экранирующая оболочка, пылезащитный колпачок, кабельная стяжка, крепёжная рамка Snap-In, инструкция по монтажу

Совместимость и монтаж

Разъем RJ45 категория 6 экранированный (FTP) Snap-In, ГСИ устанавливается исключительно в специализированные монтажные системы OBO BETTERMANN:

• Суппорты: MTM 2C, MTM 3C
• Монтажные пластины: MPR2 2C
• Монтажные рамки: MTGE2 2C, MTGE2 15 2C, MTGE2 F 2C

Фиксация осуществляется через механизм Snap-In - достаточно вставить модуль в паз до щелчка. Нет необходимости в инструменте. Для подключения кабеля используйте клеммы на задней части разъёма - предварительно снимите изоляцию и выровняйте жилы по цветовой схеме T568A/B.

Безопасность и стандарты

Разъем соответствует требованиям стандарта ISO/IEC 11801 Class E и EN 50173-1 для категории 6. Экранирование обеспечивает соответствие нормам EMC (электромагнитной совместимости). Все материалы соответствуют RoHS. Сертификаты производителя доступны на сайте OBO BETTERMANN.

Преимущества

• Экранирование FTP снижает влияние внешних помех - особенно важно рядом с силовыми кабелями и оборудованием
• Конструкция Snap-In позволяет заменить или установить разъем без демонтажа всей панели
• Встроенный пылезащитный колпачок защищает контактную группу при неиспользовании
• Кабельная стяжка внутри корпуса уменьшает нагрузку на соединение после прокладки кабеля
• Золоченные контакты обеспечивают долгий срок службы даже при частых подключениях

Ограничения применения

• Не предназначен для наружной установки - отсутствует защита от влаги и перепадов температур
• Не работает с неэкранированными кабелями UTP - потеряется эффект защиты от помех
• Требует точного соблюдения схемы обжима - неверная последовательность жил снижает качество связи
• Подходит только для определённых монтажных систем OBO - несовместим с другими брендами

Примеры использования

• Установка в серверном шкафу для подключения коммутаторов и NAS-устройств
• Монтаж в рабочих местах на производстве - например, для терминалов управления станками
• Создание сети в медицинских учреждениях, где требуется минимизация интерференции
• Обустройство кабельных трасс в многоэтажных зданиях с использованием монтажных рамок MTGE2

Практические советы

• Перед монтажом проверьте, что кабель действительно Category 6 - использование более слабого кабеля снизит всю эффективность разъёма
• При обжиме кабеля не снимайте слишком длинную часть изоляции - это увеличит риск перекрёстных помех
• Используйте кабельную стяжку из комплекта - она предотвращает провисание и механическую нагрузку на разъём
• При работе в шкафах с большим числом кабелей - промаркируйте каждый порт сразу после установки
• Не применяйте этот разъем в качестве переходника между различными типами кабелей - он рассчитан только на однородную систему Cat 6 FTP
