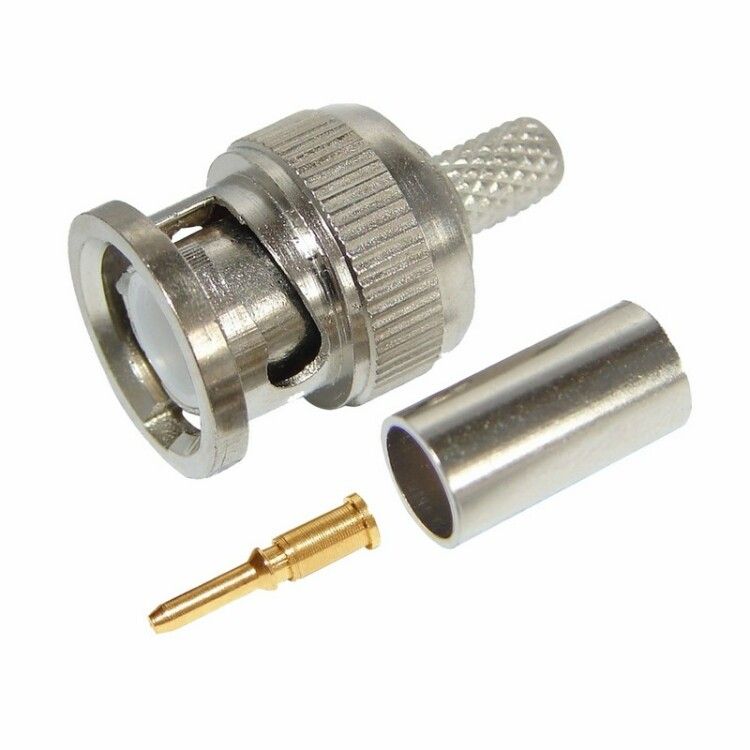

Разъем штекер BNC RG-58 обжим REXANT (артикул 05-3001) — надежный коаксиальный разъем с байонетной фиксацией для подключения кабеля RG-58 к видеокамерам, регистраторам и другим оборудованию с импедансом 50 Ом. Подходит для систем наблюдения, телекоммуникаций и промышленной автоматики.

Назначение и область применения

Разъем штекер BNC RG-58 обжим REXANT используется для создания прочного и устойчивого соединения между коаксиальным кабелем и электронными устройствами. Применяется там, где требуется передача сигнала высокой частоты без потерь: системы видеонаблюдения, антенны, тестовое оборудование, радиопередатчики, промышленные контроллеры.

Технические характеристики

• Тип разъема: штекер (папа) — выступающий контакт, вставляемый в гнездо
• Тип кабеля: RG-58 — стандартный коаксиальный кабель с внешним диаметром ~5 мм
• Импеданс: 50 Ом — оптимально для цифровых сигналов, радиочастотных систем и камер
• Способ подключения: обжим — требует специальные клещи, не предполагает пайки
• Материал корпуса: никелированный цинк — устойчив к коррозии
• Центральный контакт: латунь с золотым напылением — снижает сопротивление и окисление
• Диэлектрик: фторопласт — сохраняет стабильность при перепадах температур
• Обжимная втулка: никелированная латунь — усиливает механическую прочность
• Рабочий температурный диапазон: от –40 °C до +110 °C
• Цвет: серебристый — благодаря никелевому покрытию

Совместимость и монтаж

Разъем штекер BNC RG-58 обжим REXANT совместим с коаксиальными кабелями типа RG-58, RG-58A/U, RG-58C/U. Для установки необходимы обжимные клещи, предназначенные именно для BNC-разъемов с обжимом — обычные плоскогубцы не подойдут. Перед обжимом важно правильно зачистить кабель: центральная жила должна выходить на 3–4 мм, экран — равномерно распределён по обжимной втулке. Неправильно выполненный обжим вызывает потерю сигнала или плохой контакт.

Безопасность и стандарты

Разъем соответствует требованиям к надежному соединению в условиях повышенной влажности и перепадов температур. Материалы центрального контакта (латунь + золото) обеспечивают антикоррозийную стойкость. Сертификация по ГОСТ или IEC не указана — продукт ориентирован на коммерческое и промышленное использование без обязательного подтверждения стандарта.

Преимущества

• Байонетная фиксация — быстрое и надежное соединение без вращения, исключает случайное отсоединение
• Никелированное покрытие — защищает от окисления даже в сырых помещениях
• Фторопластовый диэлектрик — минимизирует потери сигнала на высоких частотах
• Отсутствие пайки — снижает риск повреждения кабеля при монтаже, увеличивает скорость установки
• Высокая термостойкость — работает в холодных складах и жарких машинных залах

Ограничения применения

• Не подходит для кабелей с большим диаметром (например, RG-6, RG-11) — не войдет в обжимную часть
• Не рекомендован для кабелей с импедансом 75 Ом в ответственных системах — возможны отражения сигнала
• Требует точного соблюдения технологии обжима — неквалифицированный монтаж приведёт к отказу связи
• Не является герметичным — не применяется в условиях постоянного погружения в воду или подземной прокладки без дополнительной защиты

Примеры использования

• Подключение аналоговых видеокамер к DVR-регистраторам в системах безопасности
• Соединение антенн с приемниками в радиоэлектронном оборудовании
• Прокладка сигнальных линий на производственных линиях с высокими уровнями ЭМИ
• Тестирование оборудования в лабораториях с использованием осциллографов и генераторов сигналов

Практические советы

• Перед монтажом проверьте, что внутренний диаметр кабеля RG-58 соответствует размеру разъема — типовой диаметр жилы 0,9 мм, экранирующей оплетки — около 4,8 мм
• Используйте только обжимные клещи с матрицей под BNC-штекеры — другие инструменты деформируют контакт
• После сборки протестируйте соединение мультиметром: сопротивление между центральным контактом и экраном должно быть бесконечным (обрыв)
• Для длительной работы в условиях влаги — используйте термоусадочные трубки или силиконовые уплотнители вокруг основания разъема
• Артикул 05-3001 — один из самых распространённых вариантов в линейке REXANT; при замене сверьте тип подключения (обжим, а не пайка) и импеданс
