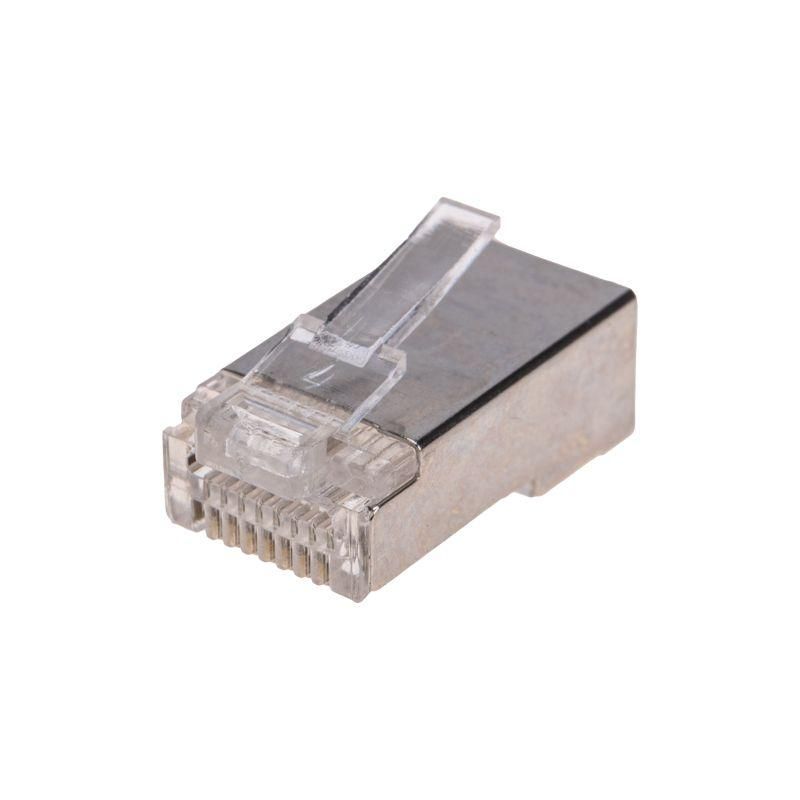

Разъем сквозной FTP RJ-45(8P8C) кат.5E Rexant 05-1019 MEET

Разъем сквозной FTP RJ-45(8P8C) категория 5e от Rexant (артикул 05-1019) - это надежный штекер для создания стабильного проводного соединения в локальных сетях. Подходит для обжима витой пары, обеспечивает экранированную передачу данных и совместим с большинством современных сетевых устройств.

Назначение и область применения

Разъем сквозной FTP RJ-45(8P8C) категория 5e используется для подключения сетевого оборудования через кабель витая пара. Применяется там, где требуется устойчивый и защищённый сигнал: в офисах, на серверных стойках, в системах видеонаблюдения, телефонии и автоматизации. Подходит для подключения компьютеров, коммутаторов, маршрутизаторов, патч-панелей, IP-камер и других устройств с интерфейсом 8P8C.

Технические характеристики

• Тип разъема: RJ-45 8P8C (8 контактов, 8 положений)
• Категория: Cat 5e - поддерживает скорость до 1 Гбит/с на расстоянии до 100 м
• Экранирование: FTP (фольгированная оплетка) - снижает влияние внешних помех
• Способ подключения: обжим - требует инструмента для фиксации
• Совместимость с кабелем: витая пара (UTP/FTP)
• Диапазон AWG: 24–26 - подходит для стандартных медных жил
• Исполнение: штекер (male) - вставляется в гнездо устройства
• Материал контактов: техническое золото 3 мкм - улучшает контакт и предотвращает окисление
• Подходит для многопроволочных проводников: да - удобен при работе с гибкими жилами
• Цвет корпуса: прозрачный - позволяет контролировать правильность обжима

Совместимость и монтаж

Разъем сквозной FTP RJ-45(8P8C) категория 5e совместим с любым кабелем витая пара категории 5e и ниже. Для установки необходим обжимной инструмент - обычный клещи для RJ-45 с функцией резки и фиксации язычка. Монтаж выполняется в два этапа: сначала кабель вводится в разъем до упора, затем инструментом сдавливается пластиковая защелка и контакты прокалывают изоляцию жил. Сквозная конструкция позволяет легко проверить расположение проводов перед обжимом - это снижает риск перепутать цветовые схемы T568A/B.

Безопасность и стандарты

Разъем соответствует требованиям к телекоммуникационным компонентам для локальных сетей. Экранирование FTP обеспечивает соответствие нормам EMC (электромагнитной совместимости). Наличие золотого покрытия контактов увеличивает долговечность и безопасность работы при частых подключениях. Не содержит опасных веществ согласно RoHS.

Преимущества

• Золотое покрытие контактов - уменьшает переходное сопротивление и продлевает срок службы
• Прозрачный корпус - позволяет визуально контролировать порядок обжима жил
• Сквозная конструкция - исключает ошибки при введении кабеля, ускоряет сборку
• Поддержка многопроволочных жил - идеален для гибких кабелей в подвижных участках сети
• Экранирование FTP - защищает сигнал от помех в условиях плотной прокладки кабелей

Ограничения применения

• Не подходит для UTP-кабелей без экрана - потеряется преимущество экранирования
• Требует обязательного использования обжимного инструмента - нельзя смонтировать вручную
• Не рассчитан на частые подключения/отключения - не является быстроразъёмным
• Не применяется в средах с температурой выше +60 C или в условиях постоянного воздействия воды

Примеры использования

• Подключение компьютера к сетевой панели в офисе
• Сборка patch-cord’ов для серверной стойки
• Установка точек доступа Wi-Fi с проводным backhaul
• Прокладка кабеля к IP-камере на улице (при использовании с экранированным кабелем)
• Монтаж в распределительных щитах с патч-панелями

Практические советы

• Перед обжимом обязательно выровняйте все жилы по цветовой схеме (T568B чаще всего используется в России)
• Убедитесь, что кабель полностью вошел в разъем - видно по тому, что он упирается в внутренний буртик
• Проверьте, чтобы экранирующая фольга кабеля находилась под металлическим зажимом разъема - иначе экран не будет работать
• Используйте только качественный обжимной инструмент - плохой инструмент деформирует контакты и снижает надёжность связи
• Для кабелей AWG 26 используйте более осторожный обжим - они тоньше и легче повредятся
• При массовом монтаже храните разъемы в оригинальной упаковке - прозрачный корпус царапается при трении
