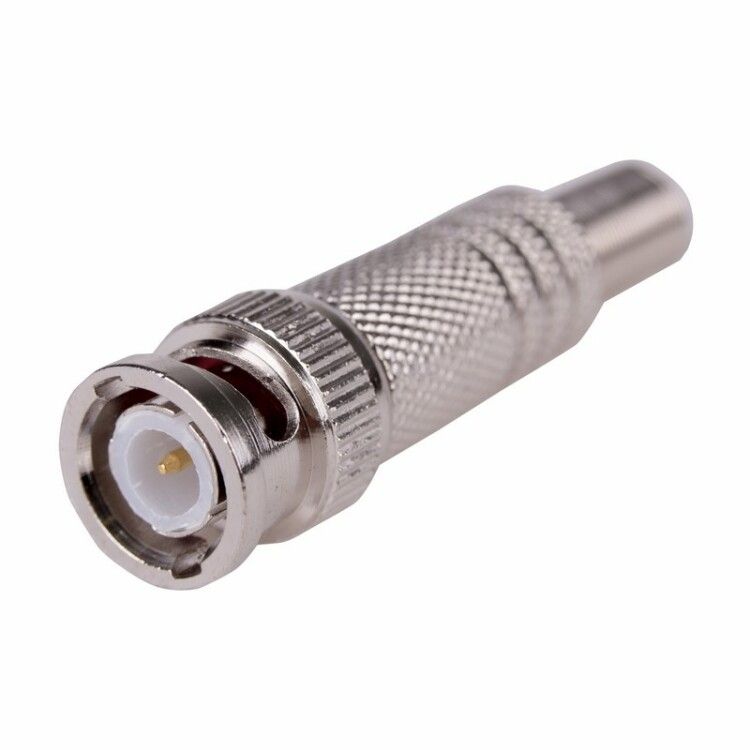

Разъем высокочастотный на кабель, штекер BNC под винт с пружиной, металл, (1шт.) (пакет) | 05-3073-4-7 PROconnect MEET

Разъем высокочастотный на кабель, штекер BNC под винт с пружиной, металл, 1 штук от PROCONNECT - надежный соединитель для коаксиальных кабелей RG 6 с импедансом 75 Ом, предназначенный для передачи видео- и RF-сигналов в системах наблюдения, телекоммуникаций и промышленного оборудования. Артикул 05-3073-4-7 обеспечивает устойчивую работу даже в сложных условиях.

Назначение и область применения

Разъем высокочастотный на кабель, штекер BNC под винт с пружиной, металл, 1 штук используется для подключения коаксиальных кабелей к видеокамерам, регистраторам, мониторам, антенным системам и другим устройствам, работающим с высокочастотными сигналами. Подходит для установки в помещениях и на улице - благодаря прочному металлическому корпусу и герметичной конструкции. Часто применяется в системах CCTV, радиосвязи и тестовой аппаратуре.

Технические характеристики

• Тип разъема: штекер BNC
• Импеданс: 75 Ом - оптимизирован для видеосигналов (например, аналоговые камеры)
• Способ подключения: винтовое крепление центральной жилы - вместо пайки
• Тип кабеля: совместим с RG 6 (диаметр до 7 мм)
• Материал корпуса: никелированный цинк - антикоррозийная защита
• Центральный контакт: латунь с золотым напылением - минимальное сопротивление и долгий срок службы
• Диэлектрик: фторопласт - устойчив к нагреву и старению
• Защитный колпачок: металл с пружиной - предотвращает перегиб кабеля
• Рабочая температура: от –40 C до +110 C
• Цвет: серебристый

Совместимость и монтаж

Разъем высокочастотный на кабель, штекер BNC под винт с пружиной, металл, 1 штук совместим с любым коаксиальным кабелем с внешним диаметром до 7 мм и волновым сопротивлением 50–75 Ом. Для монтажа:

• Снимите внешнюю изоляцию кабеля RG 6, оставив около 8–10 мм открытой оплетки.
• Аккуратно расправьте оплетку и проденьте её через корпус разъема.
• Подключите центральную жилу к винтовому контакту - затяните винт до плотного контакта, не перетягивая.
• Обожмите оплетку вокруг корпуса - она будет служить экраном и механической фиксацией.
• Наденьте металлический колпачок с пружиной и зафиксируйте его байонетным замком на гнездо устройства.

Не требует пайки - экономит время при массовой установке. Убедитесь, что диаметр кабеля соответствует заявленному - иначе возможна плохая фиксация или повреждение внутреннего диэлектрика.

Безопасность и стандарты

Разъем высокочастотный на кабель, штекер BNC под винт с пружиной, металл, 1 штук соответствует требованиям к электрической безопасности для низковольтных систем. Нет специфической сертификации по ГОСТ/IEC, однако материалы и конструкция обеспечивают безопасную работу в соответствии с нормами для радиочастотных соединений. Применяется исключительно в низковольтных цепях - не предназначен для сетевого напряжения.

Преимущества

• Быстрая сборка без пайки - снижает риск ошибок и увеличивает скорость монтажа
• Улучшенная механическая прочность - пружинный колпачок защищает кабель от изгиба
• Стабильный контакт - золотое напыление минимизирует окисление и потери сигнала
• Высокая термостойкость - работает в экстремальных температурах
• Никелированный корпус - устойчив к коррозии, подходит для влажной среды

Ограничения применения

• Не подходит для кабелей с диаметром более 7 мм - не войдут в корпус
• Не рекомендован для частых многократных подключений - байонетный механизм имеет ограниченный ресурс
• Не является водонепроницаемым - хотя материал устойчив к влаге, герметизация не предусмотрена; для улицы требуется дополнительная защита
• Не совместим с кабелями типа RG 59 или RG 174 без адаптеров - отличаются по диаметру и конструкции

Примеры использования

• Подключение камер видеонаблюдения к DVR/NVR через кабель RG 6
• Соединение антенн с приемниками в системах спутникового TV
• Тестирование радиооборудования в лабораториях
• Монтаж сигнализационных линий с передачей видео
• Замена поврежденных разъемов на существующих системах

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен точно попадать в допуск 7 мм максимум
• Не используйте плоскогубцы для затяжки винта - достаточно обычной отвертки
• При работе на улице после монтажа обмотайте место соединения самосклеивающейся лентой для защиты от влаги
• Если сигнал слабый - проверьте целостность оплетки и правильность ее обжима
• Этот разъем - часть серии PROCONNECT, поэтому совместим с другими компонентами этой линейки
• Артикул 05-3073-4-7 часто заказывают в паре с гнездами BNC - сохраняйте соответствие типов
