Шина нулевая на DIN-изол. Ni ШНИ-6х9-20-Д-С IEK YNN10-20-D-K07-N

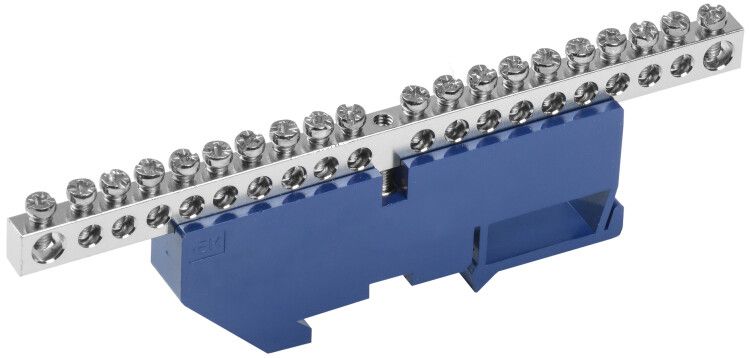

Шина нулевая на DIN-изоляторе Ni ШНИ-6х9-20-Д-С от IEK предназначена для надёжного распределения нулевого и защитного проводника в щитовых устройствах. Латунная основа с никелированным покрытием и 20 контактами обеспечивают долговечность и устойчивость к коррозии даже в условиях повышенной влажности.

Назначение и область применения

Шина ШНИ-6х9-20-Д-С используется для создания единой точки подключения нулевых (N) и защитных заземляющих (PE) проводников в электрических щитах. Подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов. Может применяться как для фазных, так и для нулевых проводников в соответствии с требованиями ПУЭ.

Технические характеристики

• Номинальное напряжение: 380 В
• Номинальный ток: 100 А
• Количество контактов: 20
• Рабочий диапазон сечений провода: 16 мм2
• Материал шины: латунь
• Поверхностное покрытие: никелированное
• Основание: пластиковый изолятор из самозатухающего материала
• Срок службы: 15 лет
• Рабочая температура: от –40 C до +50 C
• Относительная влажность: до 90 % без конденсации

Совместимость и монтаж

Шина ШНИ-6х9-20-Д-С монтируется на стандартную DIN-рейку шириной 35 мм. Каждый контакт рассчитан на один проводник сечением до 16 мм2. Для подключения используйте клеммы с подходящими наконечниками - кольцевые или трубчатые. Убедитесь, что момент затяжки соответствует рекомендациям производителя: перетяга снижает срок службы контакта, недотяга вызывает нагрев и окисление.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для внутреннего электрооборудования. Самозатухающий материал изолятора предотвращает распространение пламени при аварийном перегреве. Никелированное покрытие повышает электрическую стабильность и снижает риск образования оксидных плёнок на контактах.

Преимущества

• Высокая коррозионная стойкость благодаря никелированию - особенно важно в помещениях с высокой влажностью или химически активной средой
• Стандартная форма и размер позволяют заменить аналогичные шины других брендов без переделки щита
• Чёткая маркировка контактов и компактная конструкция экономят место внутри щита
• Латунная шина обеспечивает низкое переходное сопротивление и минимальные потери энергии

Ограничения применения

• Не предназначен для работы при постоянном токе выше 100 А - возможен перегрев
• Не допускается использование с проводами сечением больше 16 мм2 - риск плохого контакта и оплавления
• Не следует использовать вне закрытых щитов - изолятор не защищён от механических воздействий и прямого попадания воды
• Не применяйте в местах с частыми вибрациями без дополнительной фиксации - возможна потеря контакта

Примеры использования

• Подключение нулевых проводников в этажных распределительных щитах многоквартирных домов
• Объединение защитных заземлителей на промышленных станках и конвейерах
• Центральная точка сборки PE-проводников в щите управления насосной станцией
• Замена старых перемычек в модульных щитах при реконструкции электроснабжения

Практические советы

• Перед монтажом проверьте соответствие сечения провода - все 20 контактов должны использоваться с проводами ≤16 мм2
• При установке на DIN-рейку убедитесь, что шина плотно защёлкнута - слышится характерный щелчок
• Никелированная поверхность легко чистится - протирайте мягкой тряпкой при необходимости, избегайте абразивов
• Для удобства обслуживания группируйте провода по функциям (N, PE) и помечайте их бирками
• Шина ШНИ-6х9-20-Д-С совместима с другими изделиями серии ШНИ от IEK - можно комбинировать с фазными шинами того же формата
