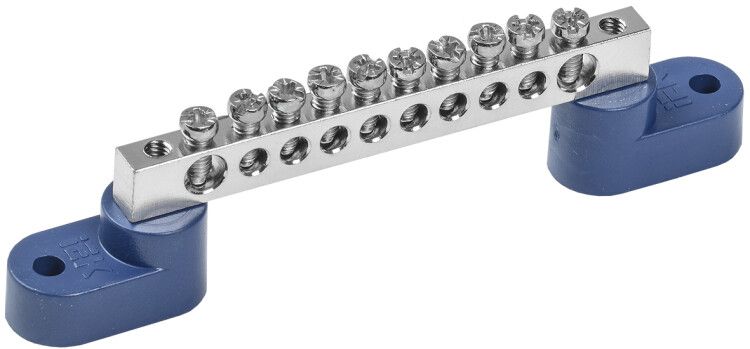

Шина нулевая Ni ШНИ-6х9-10-У2-С на двух угловых изоляторах IEK YNN10-10-C2-K07-N

Шина нулевая на двух угловых изоляторах Ni ШНИ-6х9-10-У2-С от IEK предназначена для надёжного распределения нулевого и защитного проводника в распределительных щитах. Латунная шина с никелированным покрытием обеспечивает долгий срок службы даже в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Шина ШНИ-6х9-10-У2-С используется для коммутации нулевых (N) и защитных (PE) проводников в электрических щитах. Подходит для установки в распределительных устройствах жилых, промышленных и коммерческих объектов. Может применяться для подключения проводов сечением до 16 мм2. Также допускается использование для фазных проводников, если требуется единая точка заземления или нейтрали.

Технические характеристики

• Номинальное напряжение: 380 В
• Номинальный ток: 100 А
• Материал шины: латунь
• Покрытие: никелированное - повышает коррозионную стойкость и улучшает контакт
• Количество контактов: 10 - позволяет подключить до десяти проводников
• Рабочий диапазон сечений провода: до 16 мм2
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Температурный режим: от –40 C до +50 C
• Относительная влажность: не более 90%

Совместимость и монтаж

Шина ШНИ-6х9-10-У2-С монтируется на DIN-рейку стандартной ширины 35 мм. Крепление осуществляется за счёт угловых изоляторов, которые обеспечивают механическую устойчивость и электроизоляцию. Для подключения проводов используются болты с плоскими контактными площадками - затяжка выполняется отверткой. Учитывайте, что максимальное сечение подключаемого провода - 16 мм2; провода большего сечения не войдут в зажимы. Никелированная поверхность снижает риск окисления, поэтому дополнительная смазка не требуется.

Безопасность и стандарты

Конструкция соответствует требованиям к изолированным шинам для распределительных устройств. Материал изолятора - самозатухающий пластик, что исключает распространение горения при перегреве. Применение никелированного покрытия снижает вероятность возникновения тепловых точек на контактах. Соответствует нормам ГОСТ Р 50030.2 и IEC 60947-7-1 для комплектных устройств низковольтного распределения.

Преимущества

• Высокая коррозионная стойкость благодаря никелированию - особенно важно в помещениях с высокой влажностью (бассейны, холодильные камеры, производственные цеха)
• Стандартный шаг между контактами - удобство при организации проводки и минимизация путаницы при подключении
• Долгий срок службы - 15 лет без замены при правильном монтаже
• Чёткая визуальная идентификация контактов - легко найти нужный зажим при обслуживании
• Надёжное крепление на DIN-рейку - не требует дополнительных кронштейнов

Ограничения применения

• Не предназначен для работы при напряжении выше 380 В
• Запрещено использовать для токов свыше 100 А - возможен перегрев и оплавление контактов
• Не рекомендуется для подключения многожильных проводов сечением менее 1,5 мм2 без предварительной обжимки наконечников - существует риск плохого контакта
• Не следует устанавливать в местах постоянного воздействия открытого огня или химически активных паров (например, в кислотных производствах без защиты корпуса)

Примеры использования

• Подключение нулевой шины в этажном распределительном щите жилого дома
• Объединение защитных проводников в щите насосной станции
• Распределение PE-проводников на пульте управления конвейера
• Формирование единой точки нуля в системе TN-C-S на промышленном участке

Практические советы

• Перед монтажом проверьте соответствие сечения провода - используйте только провода до 16 мм2
• При подключении многожильных проводов применяйте наконечники типа НШВИ - это повысит надёжность контакта
• Не затягивайте болты слишком сильно - латунь мягче стали, есть риск срезания резьбы
• При использовании в сыром помещении периодически осматривайте контакты на наличие следов окисления - никель снижает риск, но не исключает полностью
• Артикул ynn10-10-c2-k07-n - совпадает с официальным каталогом IEK, гарантирует оригинальность и соответствие сертификатам
