Шина нулевая ШНИ-6х9-20-У2-С, 100А, 20 контактов, сечение 16 IEK (ИЭК) YNN10-20-C2-K07-N

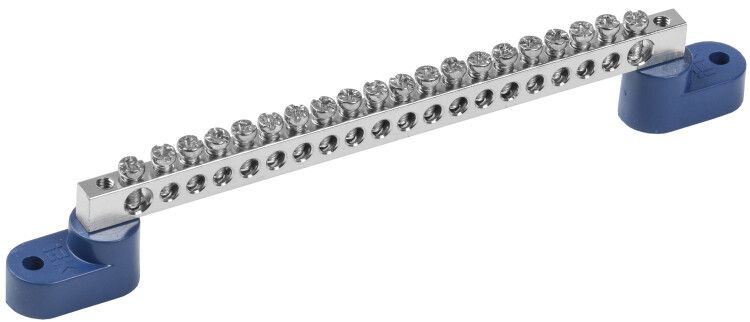

Шина нулевая на двух угловых изоляторах Ni ШНИ-6х9-20-У2-С от IEK - это надёжный элемент для распределения нулевого и защитного проводника в щитах автоматики и силовой аппаратуры. Латунная шина с никелированным покрытием обеспечивает долгий срок службы даже в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Шина нулевая ШНИ-6х9-20-У2-С используется для создания единых точек подключения нулевых (N) и защитных (PE) проводников в распределительных щитах. Подходит для установки в электроустановках напряжением до 380 В и током до 100 А. Применяется в промышленных щитах, на станциях управления, в системах освещения, на конвейерах и других объектах, где требуется надёжное и компактное распределение нулевых жил.

Технические характеристики

• Номинальное напряжение: 380 В
• Номинальный ток: 100 А
• Количество контактных мест: 20
• Рабочее сечение провода: до 16 мм2
• Материал шины: латунь
• Поверхность: никелированная - повышает коррозионную стойкость и улучшает внешний вид
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Температурный диапазон: от –40 C до +50 C
• Относительная влажность: не более 90%

Совместимость и монтаж

Шина ШНИ-6х9-20-У2-С монтируется на DIN-рейку стандартной ширины 35 мм. Каждый из 20 контактов рассчитан на один проводник сечением до 16 мм2. Для подключения используйте гильзы или наконечники, соответствующие сечению. Убедитесь, что момент затяжки винта не превышает рекомендованного - перетягивание может повредить латунную шину. Изоляторы выполнены из самозатухающего пластика, обеспечивающего безопасность при перегреве.

Безопасность и стандарты

Конструкция соответствует требованиям к изолированным шинам для распределительных устройств. Материалы изоляторов - самозатухающие, что снижает риск распространения пламени. Никелированное покрытие предотвращает окисление контактов, сохраняя хорошую проводимость и минимизируя нагрев при нагрузке.

Преимущества

• Высокая коррозионная стойкость благодаря никелированию - особенно важно во влажных и агрессивных средах
• Стандартный шаг между контактами позволяет легко заменить или добавить провода без переделки всей системы
• Прочные латунные контакты выдерживают многократные подключения и отключения
• Пластиковые изоляторы устойчивы к воздействию масел, химических паров и влаги
• Долгий срок службы - 15 лет - снижает необходимость частого обслуживания

Ограничения применения

• Не предназначен для работы при напряжении выше 380 В
• Не допускается использование с проводами сечением больше 16 мм2 - возможен перегрев и оплавление контактов
• Не следует применять в средах с постоянным воздействием открытого огня или экстремально высоких температур (>+50 C)
• Не является заменой полноценной шинной системе с заземлением - работает исключительно как распределительный элемент

Примеры использования

• Подключение нулевых проводов в щите управления насосной станцией
• Распределение PE-проводников в промышленном щите на заводе
• Объединение нулей в распределительных пунктах торгового центра
• Формирование общей нулевой шины в системах аварийного освещения

Практические советы

• Перед монтажом проверьте соответствие сечения провода - максимум 16 мм2. Более толстые провода не войдут в контакты.
• При использовании в помещениях с высокой влажностью (например, холодильные камеры) убедитесь, что щит имеет достаточную герметичность - IP54 и выше.
• Часто забывают про наконечники: используйте медные гильзы с изоляцией, чтобы избежать случайного замыкания на корпус.
• Артикул ynn10-20-c2-k07-n - это тот же продукт, что и ШНИ-6х9-20-У2-С. Оба обозначения встречаются в каталогах IEK - сверьте при заказе.
• Если вам нужна шина с большим количеством контактов - выбирайте модели с числом 24–32. Эта модель идеальна для средних щитов с 10–18 ответвлениями.
