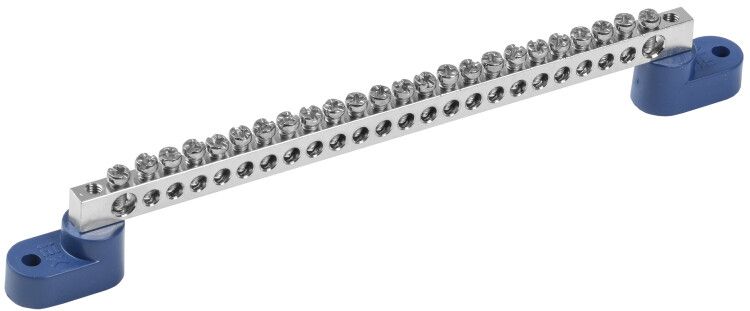

Шина нулевая Ni ШНИ-6х9-24-У2-С на двух угловых изоляторах IEK YNN10-24-C2-K07-N

Шина нулевая Ni ШНИ-6х9-24-У2-С на двух угловых изоляторах от IEK - это надёжный элемент для сборки нулевой и защитной шин в распределительных щитах. Латунная основа с никелированным покрытием и два угловых изолятора обеспечивают устойчивость к коррозии и безопасную фиксацию при монтаже в условиях повышенной влажности или агрессивной среды.

Назначение и область применения

Шина нулевая Ni ШНИ-6х9-24-У2-С используется для объединения нулевых (N), защитных (PE) и иногда фазных проводников в электрических щитах. Подходит для установки в распределительных устройствах жилых, промышленных и коммерческих объектов. Применяется там, где требуется надёжное и долговечное соединение множества проводов - например, в этажных щитах, щитах автоматизации, системах УЗО и АВДТ.

Технические характеристики

• Номинальное напряжение: 380 В
• Номинальный ток: 100 А
• Количество контактных точек: 24
• Поддерживаемые сечения проводов: до 16 мм2
• Основной материал: латунь
• Поверхностное покрытие: никелированное
• Срок службы: 15 лет
• Рабочий температурный диапазон: от –40 C до +50 C
• Максимальная относительная влажность: 90%

Совместимость и монтаж

Шина нулевая Ni ШНИ-6х9-24-У2-С монтируется на DIN-рейку стандартного профиля 35 мм. Каждый контакт рассчитан на один провод сечением до 16 мм2 - многожильный или одножильный, с предварительно зачищенной и опрессованной (при необходимости) жилой. Для надёжного соединения используйте отвертку с плоским наконечником, затягивая зажимы равномерно. Угловые изоляторы позволяют размещать шину в узких местах щита, экономя пространство. Обязательно проверьте совпадение диаметра отверстий под крепление с габаритами корпуса щита - изоляторы имеют фиксированную форму и не допускают адаптации.

Безопасность и стандарты

Шина соответствует требованиям к электроизоляционным материалам: изоляторы изготовлены из самозатухающего пластика, устойчивого к возгоранию. Никелирование повышает электрическую стойкость и снижает риск окисления контактов. Материалы сертифицированы для работы в соответствии с ГОСТ Р 50030.2 и IEC 60947-7-1. Применение в помещениях с повышенной влажностью и агрессивной средой возможно благодаря защищённому покрытию.

Преимущества

• Никелированная поверхность - уменьшает коррозию, продлевает срок службы, улучшает внешний вид
• 24 контакта - позволяет подключить много проводов без использования дополнительных перемычек
• Угловые изоляторы - дают гибкость в расположении шины внутри щита, особенно в компактных моделях
• Высокая теплостойкость латуни - выдерживает длительные нагрузки до 100 А без перегрева
• Срок службы 15 лет - снижает необходимость замены в течение всего срока эксплуатации объекта

Ограничения применения

• Не предназначен для подключения проводов сечением более 16 мм2 - возможен перегрев и плохой контакт
• Не рекомендуется использовать вне закрытых щитов - открытое размещение увеличивает риск повреждения и попадания влаги
• Не применяется в качестве фазной шины при напряжении выше 380 В
• Не подходит для циклических ударных нагрузок - например, в вибрационном оборудовании без дополнительной фиксации

Примеры использования

• Этажные распределительные щиты в многоквартирных домах - объединение всех N и PE проводников квартир
• Щиты управления насосными станциями - подключение защитных проводников от нескольких двигателей
• Промышленные пульты управления - сборка нулевых проводов от датчиков, реле и контроллеров
• Объекты с высокой влажностью: бассейны, холодильные камеры, подвалы - благодаря никелированному покрытию

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода - даже немного больший провод может деформировать контакт и вызвать нагрев
• Не затягивайте зажимы слишком сильно - это может повредить латунную шину или изолятор
• При использовании в агрессивной среде (например, химических производствах) дополнительно проверяйте герметичность щита
• Для удобства обслуживания группируйте провода по функциям (N, PE) и помечайте их этикетками
• Артикул ynn10-24-c2-k07-n - это тот же продукт, что и Шина нулевая Ni ШНИ-6х9-24-У2-С; при заказе указывайте оба варианта для исключения путаницы
