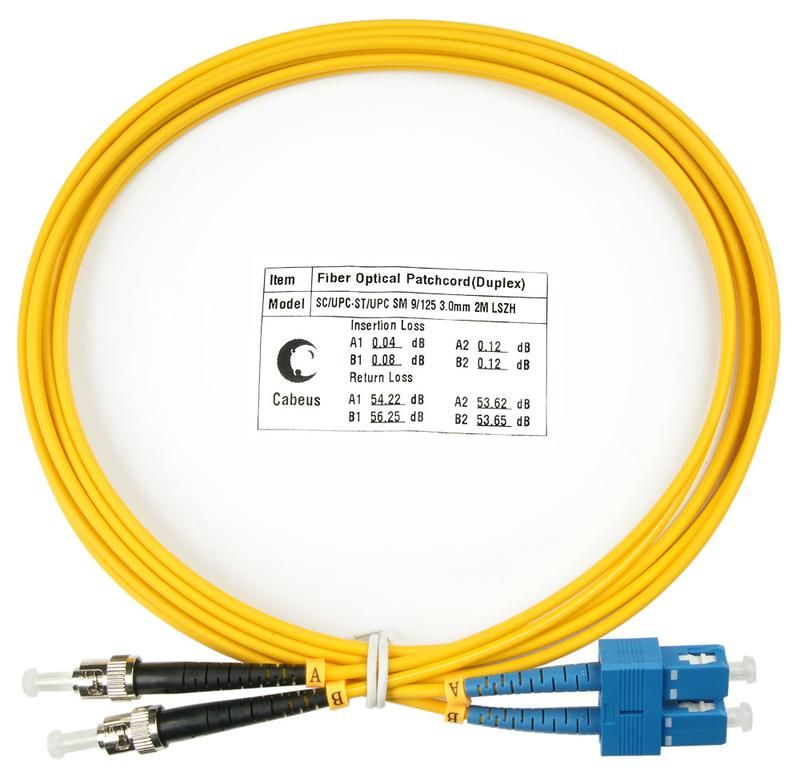

Шнур оптический FOP(d)-9-SC-ST-2m duplex SC-ST 9/125 sm 2м LSZH Cabeus 7544c

Шнур оптический duplex SC-ST 9/125 sm 2м LSZH от Cabeus - это двухволоконный патч-корд для передачи сигналов на большие расстояния в сетях связи. Подходит для подключения серверов, коммутаторов и других устройств в оптических кроссах. Артикулы 7544c и fop(d)-9-sc-st-2m указывают на точную спецификацию этого решения.

Назначение и область применения

Шнур оптический duplex SC-ST 9/125 sm 2м LSZH используется для создания временных или постоянных соединений между активным оборудованием - например, между оптическим трансивером с интерфейсом SC и портом с разъёмом ST. Применяется в телекоммуникационных шкафах, распределительных пунктах, центральных офисах и на объектах с высокой плотностью оптоволоконной инфраструктуры. Благодаря одноволновому режиму (SMF) и стандарту OS2, подходит для работы на скоростях до 10 Гбит/с и более на расстояниях до 10–40 км.

Технические характеристики

• Тип волокна: OS2 - одномодовое, предназначено для длинных дистанций и высоких скоростей;
• Количество волокон: 2 (duplex) - два независимых канала для передачи и приёма сигнала;
• Размер сердцевины/оболочки: 9/125 мкм - стандарт для одномодового волокна;
• Длина: 2 метра - оптимальная для внутренних соединений в шкафах и на панелях;
• Тип разъёмов: SC (на одном конце) и ST (на другом) - совмещает популярные типы коннекторов в одной линии;
• Оболочка: LSZH (Low Smoke Zero Halogen) - не выделяет токсичных газов при горении, безопасна для закрытых помещений;
• Цвет оболочки: жёлтый - стандартный цвет для одномодовых кабелей, позволяет легко отличать от многомодовых (оранжевых);
• Буферное покрытие: 3 мм - защищает волокна от механических повреждений при монтаже;
• Маркировка полярности: есть - позволяет точно определять направление передачи сигнала (Tx/Rx).

Совместимость и монтаж

Шнур оптический duplex SC-ST 9/125 sm 2м LSZH совместим с любым оборудованием, оснащённым разъёмами SC или ST. Коннектор SC - фиксируется кнопочным замком, ST - с помощью винтового механизма. Убедитесь, что порты на вашем оборудовании соответствуют этим типам. Монтаж выполняется без инструментов: просто вставьте коннекторы до щелчка. Не перегибайте кабель радиусом менее 30 мм - это может вызвать потери сигнала. Не используйте силу при подключении - хрупкие волокна внутри могут сломаться.

Безопасность и стандарты

Изделие соответствует требованиям к материалам с низким дымообразованием и без галогенов (LSZH), что делает его подходящим для установки в помещениях с ограниченной вентиляцией - серверных, этажных шкафах, метро, тоннелях. Произведено в соответствии с международными нормами качества Cabeus. Наличие маркировки полярности гарантирует правильную работу системы без необходимости тестирования на обратную связь.

Преимущества

• Универсальное сочетание разъёмов SC и ST - решает проблему несовместимости оборудования;
• Одномодовое волокно OS2 обеспечивает стабильную работу на дальних расстояниях;
• LSZH-оболочка снижает риск распространения огня и токсичных выбросов;
• Чёткая маркировка полярности исключает ошибки при подключении;
• Индивидуальная упаковка сохраняет целостность коннекторов до момента монтажа.

Ограничения применения

Не предназначен для использования вне помещений - отсутствует защита от влаги и УФ-излучения. Не подходит для многомодовых систем (например, с волокном 50/125 или 62,5/125). Не рекомендуется применять в средах с частыми вибрациями без дополнительной фиксации кабеля. Не допускается использование с адаптерами, не поддерживающими смешанные типы SC-ST - возможны потери мощности сигнала.

Примеры использования

• Подключение SFP+ модуля с интерфейсом SC к оптическому кроссу с разъёмами ST;
• Связь между маршрутизатором и распределительной панелью в центральном офисе;
• Переподключение каналов в телекоммуникационном шкафу при изменении топологии сети;
• Замена старого патч-корда с повреждённым коннектором ST на новый с SC-выходом.

Практические советы

• Перед подключением проверяйте цвет оболочки - жёлтый = одномодовый, оранжевый = многомодовый. Перепутать нельзя;
• При использовании в шкафах с плотной проводкой - фиксируйте шнур оптический duplex SC-ST 9/125 sm 2м LSZH с помощью зажимов, чтобы избежать перегиба;
• Не снимайте защитные колпачки с коннекторов до последнего момента - пыль и грязь на торцах волокон вызывают значительные потери сигнала;
• Проверяйте соответствие артикулов 7544c и fop(d)-9-sc-st-2m при заказе - они обозначают один и тот же продукт;
• Для диагностики используйте оптический тестер - даже идеально установленный патч-корд может иметь скрытые дефекты.
