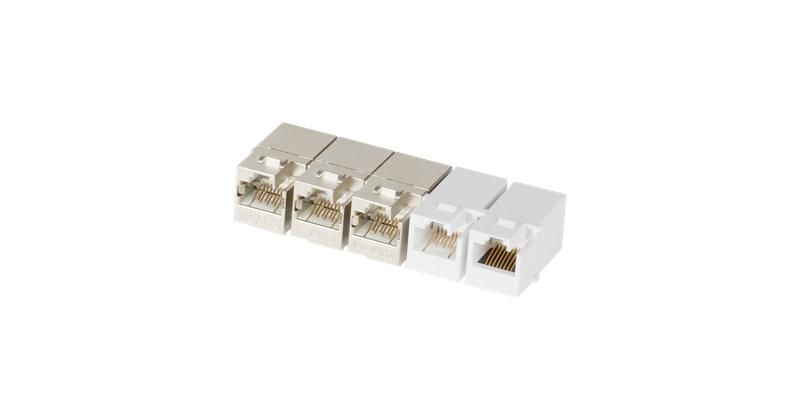

Соединитель Keystone кат.5E (класс D) 100МГц RJ45-RJ45 (8P8C) полный экран для системы мониторинга гарантия: 5 лет расширен. / 25 системн. металлик NIKOMAX NMC-KJSD55C-LS-MT ЭКО22771

Соединитель Keystone RJ45-RJ45 (8P8C) экранированный кат.5E (класс D) 100МГц для системы мониторинга - это проходной модуль типа Keystone, предназначенный для надёжного соединения двух Ethernet-кабелей в системах мониторинга. Артикул nmc-kjsd55c-ls-mt от бренда NIKOMAX создан специально для работы с мастер-контроллерами, требующими стабильного сетевого подключения без лишних переходников.

Назначение и область применения

Этот модуль используется исключительно в системах мониторинга, где требуется передача данных между двумя Ethernet-кабелями напрямую, без переключения или фильтрации сигнала. Он применяется для подключения кабелей от панели к мастер-контроллеру, установленному на первой панели каждого шкафа. Подходит для прокладки внутри распределительных щитов, серверных стоек и других закрытых сред, где важна целостность экранированного соединения.

Технические характеристики

• Тип изделия: Модуль Keystone Jack
• Разъём: RJ45 (8P8C) - два разъёма, один на вход, один на выход
• Категория: Cat.5e (класс D)
• Частотная характеристика: до 100 МГц
• Экранирование: да - защищает от внешних помех
• Материал корпуса: пластик
• Исполнение: механизм розетки - предназначен для установки в Keystone-панель

Совместимость и монтаж

Модуль nmc-kjsd55c-ls-mt совместим только с Keystone-панелями, используемыми в системах мониторинга от NIKOMAX. Устанавливается в стандартный слот 8P8C аналогично обычным розеткам. Для подключения проводов требуется инструмент NMC-FT-TOOL - он обеспечивает быструю и надёжную заделку жил по технологии Fast Termination. Прямое подключение к активному оборудованию осуществляется через стандартные Ethernet-шнуры с коннекторами RJ45. Не поддерживается установка в панели, не предназначенные для LS-серии.

Безопасность и стандарты

Соединитель Keystone RJ45-RJ45 (8P8C) экранированный кат.5E (класс D) 100МГц для системы мониторинга соответствует требованиям TIA/EIA-568-B.2 для категории 5e. Экранирование снижает риск влияния электромагнитных помех, что важно в условиях плотной проводки в шкафах. Напряжение и ток не превышают безопасных значений для Ethernet-сетей - использование в высоковольтных цепях запрещено.

Преимущества

• Экранированная конструкция минимизирует потери сигнала и помехи вблизи силового оборудования
• Уникальная модификация LS гарантирует совместимость с системой мониторинга NIKOMAX
• Поддержка инструмента NMC-FT-TOOL позволяет быстро и без ошибок выполнить заделку жил
• Не требует дополнительных адаптеров - работает как прямой мост между двумя кабелями

Ограничения применения

• Не подходит для общего использования вне систем мониторинга - не имеет функций фильтрации или коммутации
• Только для экранированных кабелей Cat.5e; несовместим с неэкранированными (UTP) версиями
• Запрещена установка в панели, не поддерживающие модули с индексом “LS”
• Не рассчитан на частые извлечения и вставки - предназначен для постоянного подключения

Примеры использования

• Подключение кабеля от панели к мастер-контроллеру в шкафу автоматизации производства
• Обеспечение связи между смежными панелями в системе сбора данных с датчиков
• Формирование последовательного участка сети в распределённой системе мониторинга температуры или давления

Практические советы

• Перед монтажом проверьте, что ваша панель поддерживает модули с индексом “LS” - иначе модуль не войдёт в гнездо
• Используйте только инструмент NMC-FT-TOOL для заделки - другие инструменты могут повредить контакты
• Не протягивайте кабель слишком туго - избыточное натяжение нарушает экранирование и увеличивает вероятность обрыва
• При использовании в шкафах с мощными двигателями или переменным током обязательно применяйте заземление экрана
• Артикул эко22771 - это тот же продукт, что и nmc-kjsd55c-ls-mt; различаются только внутренние номера поставщиков
