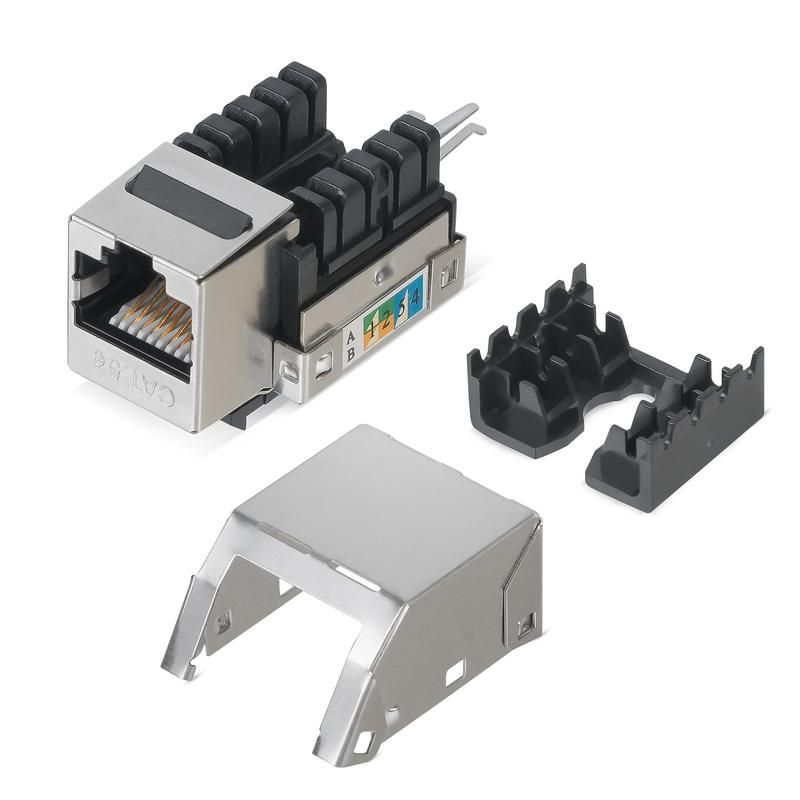

Вставка Keystone Jack RJ-45(8P8C), категория 5e, экранированная, заделка тип 110 - KJ-RJ45-Cat.5e-SH-90 Cabeus 7958c

Вставка Keystone Jack RJ-45(8P8C), категория 5e, экранированная, заделка тип 110 от бренда Cabeus (артикулы 7958c и kj-rj45-cat.5e-sh-90) - это компактный модуль для организации сетевых соединений в патч-панелях, настенных розетках и модульных системах Mosaic. Экранированная конструкция обеспечивает устойчивую передачу сигнала в условиях электромагнитных помех.

Назначение и область применения

Эта вставка используется для подключения Ethernet-кабелей к сетевому оборудованию: компьютерам, телефонам, камерам, switch’ам и другим устройствам. Устанавливается в панели, стеновые рампы и распределительные коробки. Применяется в офисах, учебных заведениях, центрах обработки данных и на производстве там, где требуется надёжное проводное соединение.

Технические характеристики

• Тип разъёма: RJ-45 (8P8C)
• Категория: Cat. 5e - поддерживает скорость до 1 Гбит/с на расстоянии до 100 метров
• Экранирование: полностью экранированный (S/FTP) - защищает от внешних помех
• Угол выхода кабеля: 90 градусов - позволяет экономить место в плотных панелях
• Тип заделки: 110 - совместим с инструментом для обжима 110 типа
• Сечение провода: 22–26 AWG (одножильные медные жилы)
• Разводка: T568A и T568B - соответствие международным стандартам

Совместимость и монтаж

Вставка совместима со всеми стандартными Keystone-патч-панелями и настенными коробками с квадратными отверстиями под модули 8P8C. Для монтажа используется инструмент 110 типа - он обжимает провода в контактные площадки IDC. Кабель вставляется в зажим до щелчка, после чего инструментом срезаются излишки и фиксируются жилы. Направление вывода кабеля под углом 90° снижает нагрузку на разъём и удобно при плотном расположении модулей.

Безопасность и стандарты

Электрические параметры соответствуют требованиям ISO/IEC 11801 и TIA/EIA-568-B. Материалы контактов - фосфористая бронза с золотым покрытием, что гарантирует долгий срок службы и стабильную проводимость. Конструкция не содержит токсичных материалов и соответствует RoHS.

Преимущества

• Экранирование снижает влияние помех от соседних кабелей и электроприборов
• Угол 90° позволяет компактно размещать несколько модулей в одной панели
• Стандартная заделка 110 - совместима с распространённым инструментом у мастеров
• Поддержка двух схем разводки (T568A/B) - гибкость при заменах и ремонте
• Материалы обеспечивают устойчивость к окислению и механическим нагрузкам

Ограничения применения

• Не предназначен для многожильных (гибких) кабелей - возможны потери связи при частых изгиbach
• Не работает с PoE++ (IEEE 802.3bt) выше 60 Вт - ограничено тепловыделением контактов
• Не рекомендуется для открытой прокладки вне корпуса - требует защиты от пыли и влаги
• Не подходит для высокочастотных применений свыше 100 МГц - предел Cat. 5e

Примеры использования

• Подключение ПК к сети через настенную розетку в офисе
• Интеграция IP-камер в систему видеонаблюдения
• Обустройство рабочих мест на производстве с использованием патч-панелей
• Создание точек доступа в образовательных учреждениях

Практические советы

• Перед монтажом проверьте цветовую схему (T568A или T568B) - она должна быть одинаковой на обоих концах кабеля
• Используйте только инструмент 110 типа - другие (например, Krone) повредят контакты
• При установке в панель следите, чтобы кабель не перегибался резко - радиус изгиба минимум 4× диаметр кабеля
• Для длинных трасс (>70 м) используйте качественный кабель Cat. 5e с медными жилами - не алюминиевые аналоги
• Проверяйте целостность экранирования: экран должен быть надёжно заземлён на стороне патч-панели
