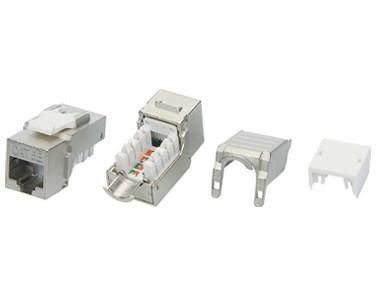

Вставка Keystone Jack RJ45 (8P8C) кат.5E экранир. KJ9-8P8C-C5e-90-SH-F-WH Hyperline 432598

Вставка Keystone Jack RJ45 (8P8C) категория 5E экранированная KJ9-8P8C-C5e-90-SH-F-WH от бренда Hyperline предназначена для надёжного соединения сетевых кабелей в информационных розетках и патч-панелях. Экранированная конструкция обеспечивает устойчивость к помехам, а прокалывающий способ подключения позволяет быстро и качественно монтировать кабель без пайки.

Назначение и область применения

Вставка используется как базовый компонент для сборки настенных информационных розеток, потолочных выходов и модульных патч-панелей. Подходит для создания локальных компьютерных сетей, телефонных систем и IP-камер. Применяется в офисах, школах, медицинских учреждениях и на производстве там, где требуется стабильная передача данных до 1 Гбит/с.

Технические характеристики

• Категория: Cat 5e — поддерживает скорость до 1 Гбит/с при частоте до 100 МГц
• Тип разъёма: RJ45 (8P8C) — стандартный интерфейс для Ethernet
• Экранирование: Да — металлическая экранная оболочка снижает влияние внешних электромагнитных помех
• Способ присоединения: Прокалывающая клемма — контакты автоматически пробивают изоляцию провода при зажиме
• Диапазон сечения провода: 26–22 AWG — совместим с большинством витых пар (включая многожильные и одножильные)
• Тип кабеля: Плоский — подходит для плоских LAN-кабелей, часто используемых в скрытой проводке
• Цвет: Белый — соответствует стандартному цвету корпусов розеток и панелей
• Требуется инструмент: Да — необходим специальный обжимной инструмент для прокалывающих клемм

Совместимость и монтаж

Вставка KJ9-8P8C-C5e-90-SH-F-WH совместима со всеми стандартными Keystone-корпусами и рамками от производителей, поддерживающих формат 8P8C. Для установки требуется вырезать отверстие 14×14 мм в лицевой панели. Кабель вводится в заднюю часть вставки, после чего фиксируется с помощью инструмента — он одновременно обжимает жилы и отрезает лишнюю изоляцию. Установка возможна как в одиночную розетку, так и в многослотовую патч-панель.

Безопасность и стандарты

Вставка соответствует требованиям TIA/EIA-568-B.2 и ISO/IEC 11801 для категории 5E. Экранирование защищает сигнал от перекрёстных помех и радиочастотных воздействий. Все материалы соответствуют нормам UL и RoHS — безопасны для эксплуатации в закрытых помещениях.

Преимущества

• Высокая надёжность соединения благодаря прокалывающим клеммам — исключается человеческий фактор при обжиме
• Экранирование повышает качество сигнала в условиях высоких электромагнитных нагрузок (например, рядом с силовыми кабелями)
• Поддержка плоских кабелей — удобно для монтажа в плинтусах и под напольными покрытиями
• Стандартный формат Keystone — легко заменяется и комбинируется с другими типами модулей (USB, HDMI, телефон)

Ограничения применения

• Не подходит для кабелей толще 22 AWG — риск повреждения контактов
• Требует обязательного использования специального инструмента — обычный обжимник для RJ45 не подойдёт
• Не рекомендуется для открытой прокладки вне корпуса — экранирование работает только при правильном заземлении через корпус розетки
• Не предназначен для работы при температуре ниже 0°C или выше +60°C

Примеры использования

• Установка в стеновой информационной розетке в офисе для подключения ПК и телефона
• Сборка 24-портовой патч-панели в серверной комнате
• Подключение IP-камеры через плоский кабель в коридоре
• Разводка сети в учебных классах с использованием скрытой проводки

Практические советы

• Перед монтажом проверьте, что кабель имеет правильную раскладку жил (T568A или T568B) — вставка не определяет порядок сама
• Используйте только инструмент, специально предназначенный для прокалывающих клемм — иначе есть риск плохого контакта
• Обязательно заземлите корпус розетки, чтобы экранирование работало эффективно
• При работе с многожильным кабелем убедитесь, что все жилы одинаковой длины — иначе одна из них может не прокалываться
• При заказе запасных вставок обращайте внимание на артикул KJ9-8P8C-C5e-90-SH-F — именно этот номер гарантирует совместимость с вашими панелями
