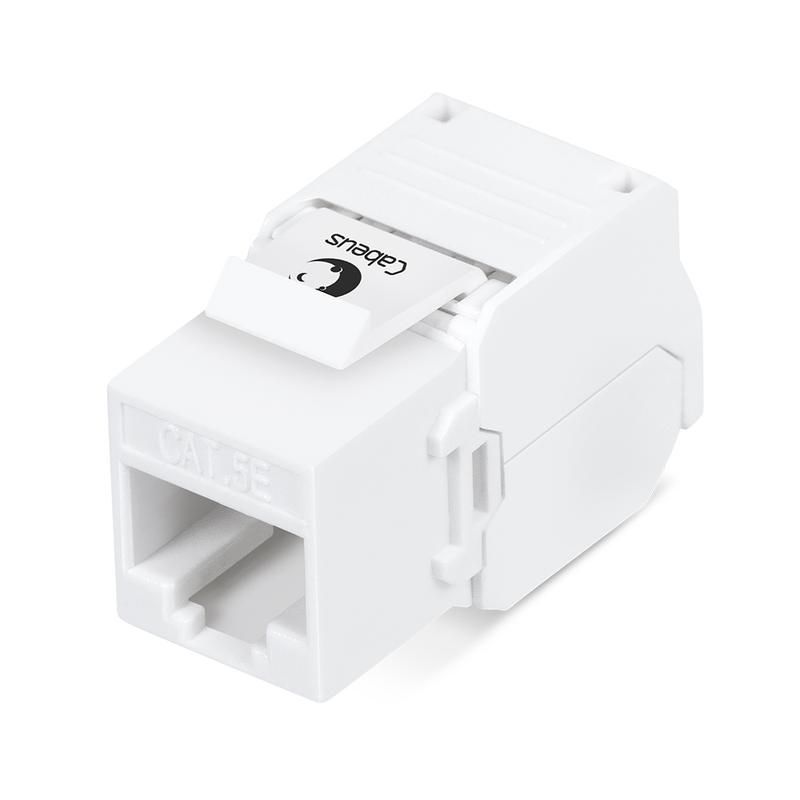

Вставка Keystone Jack RJ-45(8P8C), 180 градусов, категория 5e, без инструмента Toolless, белая - KJ-RJ45-Cat.5e-180-Toolless Cabeus 7963c

Вставка Keystone Jack RJ-45(8P8C), 180 градусов, категория 5e, без инструмента Toolless, белая от бренда Cabeus — это компактный модуль для организации сетевых соединений в настенных розетках, патч-панелях и модульных системах Mosaic. Артикул kj-rj45-cat.5e-180-toolless обеспечивает надёжное подключение Ethernet-кабелей без необходимости использования специального инструмента.

Назначение и область применения

Эта вставка используется для создания точек подключения к локальной сети — например, в офисах, школах, жилых домах и на производстве. Устанавливается в стандартные Keystone-платформы: патч-панели, стеновые рампы, распределительные коробки. Применяется там, где требуется быстрое и качественное подключение компьютеров, телефонов, IP-камер, терминалов и другого сетевого оборудования через кабель Cat.5e.

Технические характеристики

• Тип разъёма: RJ-45 (8P8C) — стандартный интерфейс для Ethernet
• Категория: 5e — поддерживает скорость до 1 Гбит/с на расстоянии до 100 м
• Угол выхода кабеля: 180° — позволяет прокладывать кабель прямо назад, экономя место за панелью
• Метод подключения: 110-style IDC — контактная система для обжима жил без обрезки
• Сечение провода: 22–25 AWG — подходит для большинства витой пары
• Поддерживаемые типы кабеля: круглый, плоский, однопроволочные жилы
• Цвет: белый — сочетается с большинством светлых панелей и декоративными элементами
• Количество портов: один
• Разводка: соответствие стандартам T568A и T568B — можно использовать любую схему
• Экранирование: неэкранированный (UTP) — для обычных условий без сильных помех

Совместимость и монтаж

Вставка совместима со всеми стандартными Keystone-корпусами и панелями от различных производителей. Монтаж выполняется в два этапа:

1. Закрепите вставку в паз корпуса до щелчка — фиксация механическая, без винтов.
2. Протяните жилы кабеля в контакты 110-типа, начиная с цветовой схемы T568A/B. Каждая жила укладывается в свой канал и зажимается при помощи рычага — инструмент не нужен.

Не требует обжимного клещей, кросс-клещей или других приспособлений. Это особенно удобно при ремонте или временной замене.

Безопасность и стандарты

Произведена в соответствии с международными нормами для передачи данных: ISO/IEC 11801, TIA/EIA-568-B. Соответствует требованиям безопасности для низковольтных сетей. Нет токоведущих частей вне корпуса — безопасна при работе под напряжением 50 В постоянного тока и ниже.

Преимущества

• Toolless — монтаж без инструмента снижает время установки и исключает повреждение жил из-за неквалифицированного обжима
• Широкая совместимость с кабелями: работает с круглыми, плоскими и однопроволочными проводниками
• Фиксация 180° — кабель выходит прямо, что предотвращает перегибы и уменьшает риск повреждения
• Стандартная цветовая разметка — упрощает проверку правильности подключения
• Белый цвет — не бросается в глаза, хорошо маскируется в интерьере

Ограничения применения

• Не предназначен для экранированных кабелей (STP, FTP) — отсутствует заземление и экран
• Не рекомендован для сред с высокой электромагнитной активностью (например, рядом с силовыми кабелями или двигателями)
• Максимальная температура эксплуатации — +40°C; не следует устанавливать в местах с нагревом выше этого значения
• Не подходит для наружной установки — не имеет защиты от влаги и пыли (IP-класс не указан)

Примеры использования

• Подключение ПК к сети в офисном помещении через настенную розетку
• Прокладка связи к IP-камере в коридоре с использованием плоского кабеля
• Обустройство точки доступа Wi-Fi в учебной аудитории через патч-панель
• Аварийная замена повреждённого модуля в распределительной коробке без вызова мастера с инструментом

Практические советы

• Перед монтажом проверьте, чтобы кабель был не более чем 25 AWG — более тонкие жилы могут плохо фиксироваться
• При использовании плоского кабеля слегка согните его перед входом в вставку, чтобы он легче вошёл в каналы
• Если используете T568B — запомните порядок: бело-оранжевый, оранжевый, бело-зелёный, синий, бело-синий, зелёный, бело-коричневый, коричневый
• Проверяйте целостность соединения тестером после монтажа — даже без инструмента возможны плохие контакты
• Для долговечности не перегибайте кабель под острым углом сразу после выхода из вставки — сохраняйте радиус изгиба минимум 4 см
