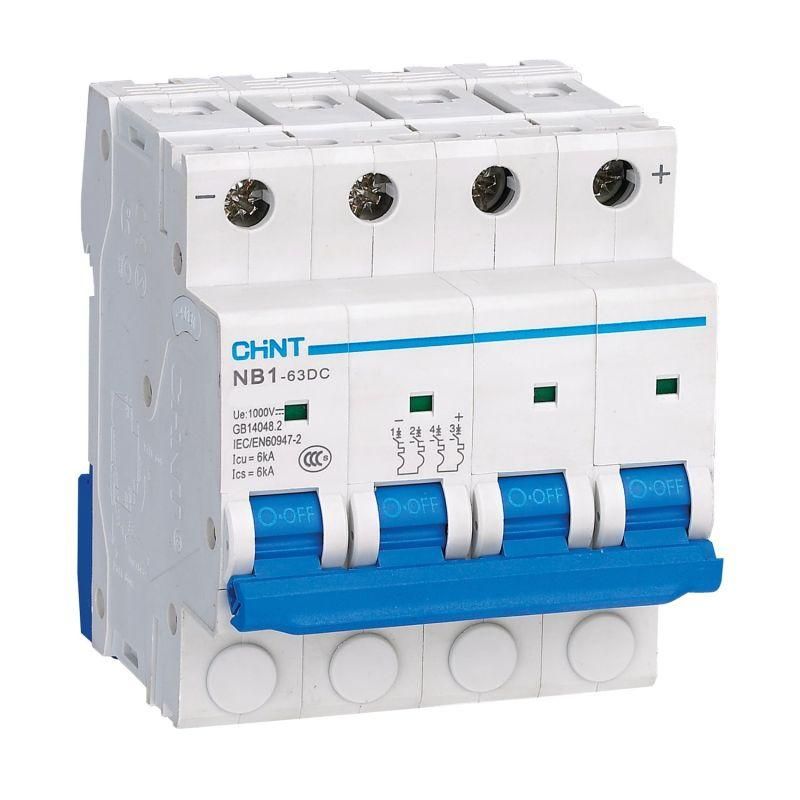

Выключатель автоматический четырехполюсный пос.тока NB1-63DC 4P C10A DC1000В 6kA (R) | 182732 CHINT

Автоматический выключатель NB1-63DC 4P C10A 6kA 1000В DC (R) от CHINT предназначен для защиты цепей постоянного тока в промышленных системах автоматизации, солнечных электростанциях и транспортных установках. Этот четырёхполюсный аппарат обеспечивает надёжное отключение при перегрузках и КЗ, рассчитан на работу до 1000 В постоянного тока и совместим с типичными DIN-рейками.

Назначение и область применения

NB1-63DC 4P C10A 6kA 1000В DC (R) используется для защиты распределительных и групповых цепей постоянного тока в условиях частых колебаний нагрузки. Применяется в системах: солнечной генерации, электромобильных зарядных станций, промышленных контроллеров, железнодорожного оборудования и других объектах с высоким напряжением постоянного тока. Подходит для нечастых операций включения и отключения — не для частого ручного управления.

Технические характеристики

• Номинальный ток: 10 А — позволяет защищать цепи с нагрузкой до этого значения без ложных срабатываний;
• Номинальное напряжение: 1000 В DC — максимальное рабочее напряжение для четырёхполюсного исполнения;
• Количество полюсов: 4 — одновременно отключает все провода цепи, включая землю или среднюю точку;
• Отключающая способность: 6 кА — способен безопасно прервать ток короткого замыкания до 6000 А;
• Характеристика срабатывания: C — срабатывает при токе 7–10 кратном от номинала, подходит для нагрузок со средними пусковыми токами (например, преобразователи, насосы);
• Напряжение изоляции: 300 В — гарантирует безопасную изоляцию между контактами при нормальных условиях;
• Импульсное напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения;
• Степень защиты: IP20 — защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли — требует установки в закрытые щиты;
• Рабочая температура: от -35°C до +70°C — работает в суровых климатических условиях;
• Модульная ширина: 4 модуля (72 мм) — занимает 4 места на DIN-рейке;
• Частота: 50–60 Гц — указано для информации, так как это устройство работает только с постоянным током;
• Степень загрязнения: 2 — допустимо использование в помещениях с умеренной запылённостью и отсутствием проводящей пыли;
• Механический ресурс: 20 000 циклов включения/отключения;
• Электрический ресурс: 1 500 циклов — количество срабатываний при номинальной нагрузке.

Совместимость и монтаж

NB1-63DC 4P C10A 6kA 1000В DC (R) монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабели сечением до 16 мм² (медные) или шины с контактами типа PIN и FORK. Устройство имеет окно индикации положения контактов — при срабатывании рычаг переключается вниз, видно красное поле. Нельзя использовать в открытых корпусах или местах с попаданием брызг, капель, пыли — IP20 не обеспечивает защиту от внешней среды.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-2 для автоматических выключателей в сетях постоянного тока. Категория применения A означает, что он предназначен исключительно для защиты от перегрузок и КЗ, а не для управления оборудованием. Отключение происходит механически — без зависимости от внешнего питания.

Преимущества

• Высокая отключающая способность (6 кА) — обеспечивает безопасность даже при серьёзных КЗ в мощных DC-системах;
• Широкий диапазон рабочих температур — подходит для холодных складов и жарких помещений;
• Индикация положения контактов — позволяет быстро определить причину отключения без тестера;
• Гибкость подключения — совместим с кабелями и шинами, снижает время монтажа;
• Поддержка дополнительных модулей — можно добавить вспомогательные контакты или расцепители для удалённой сигнализации.

Ограничения применения

• Не применяется в цепях переменного тока — только для постоянного тока (DC);
• IP20 не допускает установку вне герметичных щитов — нельзя использовать на улице или в сырых помещениях;
• Напряжение изоляции 300 В — не следует применять в цепях с потенциалом выше 300 В между фазами внутри аппарата (хотя номинальное напряжение 1000 В — это между входом и выходом);
• Не предназначен для частого ручного включения/выключения — более 1000 циклов под нагрузкой сокращают срок службы;
• Не защищает от импульсных помех — требуется дополнительная защита (варисторы, фильтры).

Примеры использования

• Защита группы солнечных панелей в DC-распределительном щите с напряжением 600–800 В;
• Отключение цепи зарядного устройства электрокара с током до 10 А;
• Щит управления приводами на конвейере с питанием от аккумуляторной батареи 48–1000 В DC;
• Распределительный щит в метро или троллейбусе, где есть несколько цепей постоянного тока.

Практические советы

• Выбирая NB1-63DC 4P C10A 6kA 1000В DC (R), проверьте, чтобы суммарное напряжение всех полюсов не превышало 1000 В — каждый полюс рассчитан на 250 В, но в связке они работают как единая система;
• При использовании солнечных панелей убедитесь, что ток короткого замыкания системы ниже 6 кА — иначе выключатель не справится;
• Для дистанционной сигнализации о сработке используйте дополнительный контакт XF9J — он передаёт сигнал при аварии;
• Не затягивайте клеммы слишком сильно — это повредит медные контакты и вызовет нагрев;
• Перед первым включением проверьте, что рычаг находится в положении “OFF” — прибор может быть включён после транспортировки.
