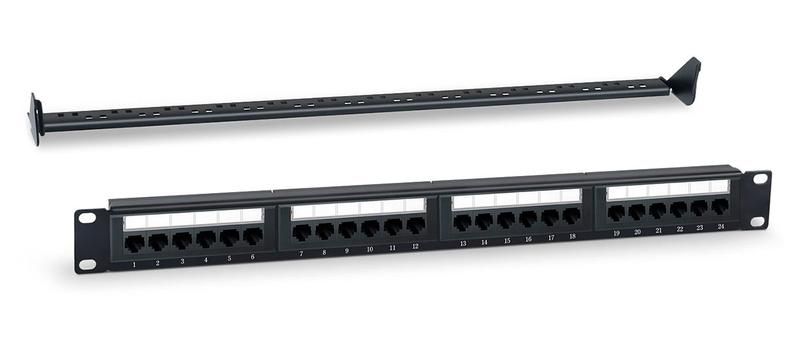

Патч-панель 19 (1U) 24 порта RJ-45 категория 5 Dual IDC с задним кабельным организатором цвет черный WRline - WR-PL-24-C5E-D 505208

Патч-панель WRline 505208 (арт. wr-pl-24-c5e-d) - это коммутационная панель категории 5е на 24 порта RJ45, предназначенная для организации кабельной инфраструктуры в серверных помещениях и телекоммуникационных шкафах. Устройство оснащено задним кабельным организатором и двойными контактами IDC, что упрощает монтаж и повышает надежность соединений.

Назначение и область применения

Патч-панель WRline 505208 используется для терминализации кабелей в структурированных кабельных системах (СКС): Ethernet, VoIP, IP-камеры, системы автоматизации. Подходит для установки в 19-дюймовые стойки и шкафы в офисах, центрах обработки данных, производственных помещениях. Применяется там, где требуется частая перекоммутация и четкая маркировка каналов.

Технические характеристики

• Категория: Cat 5e - поддерживает скорость передачи до 1 Гбит/с на расстоянии до 100 м
• Количество портов: 24 × RJ45
• Форм-фактор: 1U (высота 44,45 мм)
• Тип контактов: Dual IDC - два набора контактов для подключения с лицевой и тыльной стороны
• Материал корпуса: сталь с покрытием - прочная, устойчивая к деформации конструкция
• Цвет: черный
• Рабочий температурный диапазон: от 0 C до +50 C - не рекомендуется для открытых площадок или холодных зон
• Соответствие стандартам: ISO/IEC 11801, TIA/EIA-568, ГОСТ Р 28601, ГОСТ Р 53246
• Угол лезвий контактов: 45° - обеспечивает плотное соединение с жилами кабеля

Совместимость и монтаж

Патч-панель WRline 505208 совместима со всеми стандартными 19-дюймовыми стойками и шкафами. Крепление осуществляется через боковые отверстия - есть возможность установки как спереди, так и сзади. Монтаж выполняется с помощью ножей типа 110 или Krone - они подходят для зачистки и запрессовки проводников в контакты IDC. Нумерация портов и цветовая маркировка (T568A/B) позволяют избежать ошибок при подключении. Комплектуется съемным задним кабельным организатором - он фиксирует кабели после завода в панель, предотвращая перегибы и натяжение.

Безопасность и стандарты

Изделие соответствует международным и российским нормам качества для кабельных систем: ISO/IEC 11801, TIA/EIA-568, ГОСТ Р 28601 и ГОСТ Р 53246. Это гарантирует совместимость с оборудованием других производителей и соответствие требованиям к помехоустойчивости и потере сигнала. Корпус выполнен из стали - исключает риск возгорания при нормальных условиях эксплуатации.

Преимущества

• Dual IDC - позволяет одновременно подключить кабель с двух сторон: сзади - для постоянного соединения, спереди - для гибкой перекоммутации
• Цветная маркировка и нумерация портов снижают вероятность ошибок при подключении
• Задний кабельный организатор упрощает укладку и обслуживание - кабели не путаются, легко доступны для проверки
• Угол лезвий 45° увеличивает надежность контакта и срок службы соединения
• Стальной корпус выдерживает механические нагрузки и долгую эксплуатацию

Ограничения применения

• Не предназначена для установки вне помещений - температурный диапазон ограничен (0…+50 C), нет защиты от влаги и пыли
• Подходит только для медных кабелей Cat 5e и ниже - не поддерживает Cat 6a и выше
• Не имеет встроенной защиты от перенапряжений - требует внешних устройств (SPD) при использовании в зонах с высоким уровнем ЭМИ
• Не рассчитана на частые подключения/отключения - контакты RJ45 не являются “встраиваемыми” - лучше использовать для статичных соединений

Примеры использования

• Центральный коммутационный щит в офисном здании - подключение всех рабочих мест к маршрутизатору
• Производственный участок - связь PLC-контроллеров с HMI-терминалами
• Видеонаблюдение - сбор всех камер в одной точке перед подачей на NVR
• Телефонная система - терминализация аналоговых и IP-телефонов

Практические советы

• Перед монтажом проверьте длину кабелей - они должны доходить до задней части панели без натяжения
• Используйте стяжки из комплекта для фиксации кабелей в организаторе - это продлит срок службы контактов
• При подключении соблюдайте порядок цветов T568A или T568B - не смешивайте их внутри одного канала
• Не используйте ножи с острыми кромками - они могут повредить внутренние контакты; применяйте только инструменты 110/Krone
• Обязательно маркируйте каждый порт - это экономит время при диагностике и модификации сети
• Проверяйте посадочные отверстия на наличие деформаций - если корпус слегка согнут, не насильно вдавливайте его в рейлинг
