F-разъем RG-6 PROconnect - 05-4003-6 MEET

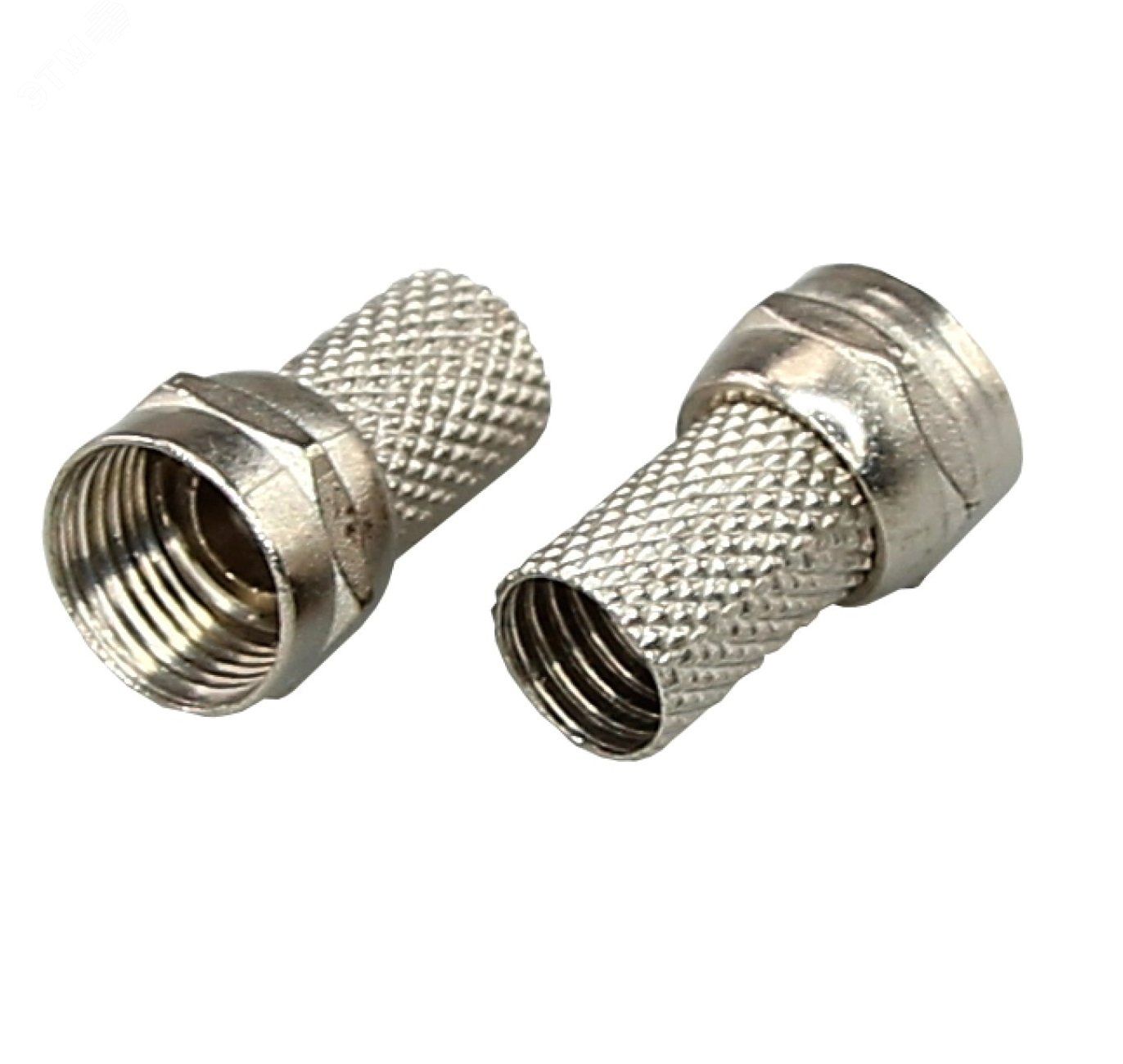

Краткое общее описание: F-разъем RG-6 от REXANT (артикулы 05-4003-6 и etm05-4003-6) - это надежный соединитель для коаксиального кабеля с волновым сопротивлением 75 Ом, предназначенный для подключения антенн, спутниковых приемников и телевизионной аппаратуры. Конструкция без внутреннего штекера минимизирует потери сигнала, а накрутка гильзы обеспечивает прочное и герметичное соединение без необходимости в дорогостоящих инструментах.

Назначение и область применения

F-разъем RG-6 используется для подключения коаксиального кабеля к оборудованию, работающему с аналоговым или цифровым TV-сигналом: телевизорам, ресиверам, модемам, усилителям сигналов, спутниковым антеннам и видеорегистраторам. Подходит для домашних, офисных и промышленных систем передачи RF-сигнала. Применяется в установках спутникового ТВ, кабельного вещания и IP-телевидения с использованием coaxial-инфраструктуры.

Технические характеристики

• Тип разъема: F-разъем (накрутка)
• Совместимый кабель: RG-6 с волновым сопротивлением 75 Ом
• Материал корпуса: никелированный металл (коррозионностойкий, долговечный)
• Метод монтажа: накрутка гильзы на внешнюю оболочку кабеля
• Центральный контакт: выполняется за счет центральной жилы кабеля - без дополнительного штекера
• Электрическая функция: экранирующий контакт через оплетку кабеля

Совместимость и монтаж

F-разъем RG-6 совместим только с кабелем типа RG-6. Для других типов (RG-59, RG-11) требуется другой разъем. Монтаж не требует обжимного инструмента - достаточно обычных плоскогубцев и ножа для зачистки. Процедура:

1. Снять внешнюю изоляцию кабеля на 8–10 мм;
2. Аккуратно отогнуть оплетку назад, не повреждая ее;
3. Обрезать фольгу до уровня изоляции центральной жилы;
4. Заготовить центральную жилу - она должна выступать на 3–4 мм;
5. Надеть гильзу разъема на кабель и закрутить её руками, затем подтянуть плоскогубцами до плотного контакта.

Не используйте силовые инструменты - перетянуть можно, и тогда разъем потеряет герметичность.

Безопасность и стандарты

Разъем соответствует общепринятому стандарту F-типа для коаксиальных соединений. Никелирование обеспечивает устойчивость к окислению и снижает риск коррозии в условиях повышенной влажности. Электрическая безопасность достигается за счет замкнутого экрана - оплетка кабеля служит заземляющим контуром. Не предназначен для работы под высокими напряжениями - только для слаботочных RF-систем.

Преимущества

• Отсутствие внутреннего штекера исключает лишние переходы и снижает уровень потерь сигнала
• Никелированная поверхность предотвращает окисление и продлевает срок службы
• Установка без специнструмента - экономия времени и затрат на оснастку
• Высокая механическая прочность благодаря плотному накручиванию гильзы
• Стабильный электрический контакт за счет одновременной фиксации центральной жилы и оплетки

Ограничения применения

• Не подходит для кабелей RG-59, RG-11, LMR-400 и других - отличаются по диаметру и конструкции
• Не рекомендован для частых демонтажей - многократное накручивание может деформировать резьбу
• Не является водонепроницаемым - при открытой установке на улице нужна дополнительная герметизация (термоусадка или силиконовый герметик)
• Не применяется в сетях постоянного тока или с высоким напряжением (>50 В)

Примеры использования

• Подключение спутниковой антенны к ресиверу в квартире
• Соединение кабеля от уличной TV-антенны с телевизором внутри дома
• Прокладка сигнала от распределительной коробки к нескольким точкам просмотра
• Интеграция в системы видеонаблюдения с аналоговыми камерами на базе коаксиала

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен точно подходить под F-разъем RG-6 (обычно 6,8–7,5 мм)
• Не допускайте попадания проволочек оплетки на центральную жилу - это вызывает помехи
• После сборки протестируйте соединение: легкое покачивание не должно вызывать скачков сигнала
• На улице всегда используйте термоусадку или герметик вокруг места соединения - даже маленькая капля воды разрушает качество сигнала
• Если кабель старый и жесткий - осторожно согните его перед установкой, чтобы не повредить внутреннюю изоляцию
