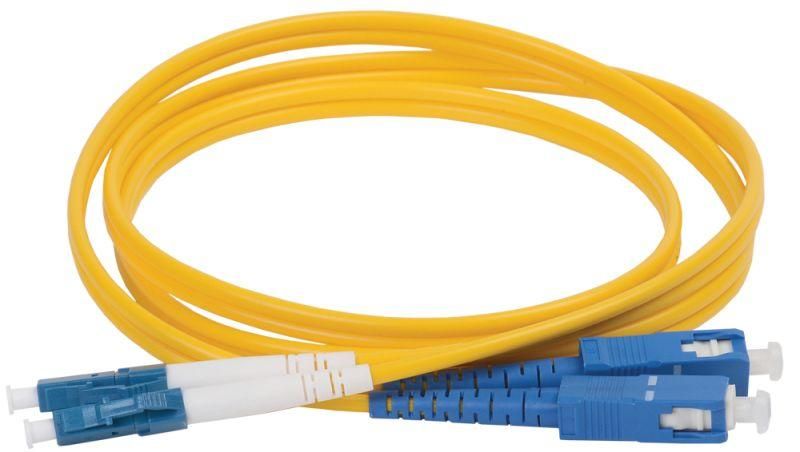

Оптический (патч-корд), SM, 9/125 (OS2), LC/UPC-SC/UPC,(Duplex),20м | FPC09-LCU-SCU-C2L-20M ITK IEK

Патч-корд оптический коммутационный переходной для одномодового кабеля (SM); 9/125 (OS2); LC/UPC-SC/UPC (Duplex); длина 20 м от ITK (IEK) предназначен для надёжного соединения оптоволоконного оборудования с разными типами разъёмов. Артикул fpc09-lcu-scu-c2l-20m используется там, где требуется переход между интерфейсами LC и SC на длинных линиях передачи.

Назначение и область применения

Этот патч-корд применяется для коммутации одномодовых оптических линий связи. Подходит для подключения серверов, коммутаторов, трансиверов, тестового оборудования и других устройств, работающих через оптоволокно. Часто используется в центрах обработки данных, телекоммуникационных узлах, системах видеонаблюдения и промышленных сетях, где важна стабильность сигнала на расстояниях до нескольких десятков километров.

Технические характеристики

• Тип волокна: OS2 — одномодовое, оптимизировано для работы на длинах волн 1310 и 1550 нм, обеспечивает низкие потери на больших расстояниях.
• Разъёмы: LC/UPC на одном конце, SC/UPC на другом — оба типа с углом полировки UPC для минимизации отражений.
• Конструкция: Дуплекс — два волокна в одном кабеле, каждое для передачи в противоположном направлении.
• Длина: 20 метров — оптимальна для внутренних маршрутов в шкафах, на стойках и между соседними устройствами.
• Оболочка: Полимерная композиция без галогенов — безопасна при возгорании, выделяет мало дыма и токсичных газов.
• Цвет: Жёлтый — стандартизированный цвет для одномодовых кабелей, позволяет легко отличить от многомодовых (оранжевых).
• Гарантия: 2 года — подтверждает соответствие качеству материалов и сборки.

Совместимость и монтаж

Патч-корд совместим с любым оборудованием, оснащённым портами LC или SC. Убедитесь, что ваши устройства поддерживают одномодовые модули (например, SFP+ 1G/10G SM). Монтаж прост: просто вставьте разъёмы в соответствующие порты — они имеют механическую защёлку. Не перегибайте кабель радиусом менее 30 мм. Не затягивайте разъёмы силой — это повредит феррулы. Кабель не требует специальных инструментов для установки.

Безопасность и стандарты

Использование галоген-free материала оболочки соответствует требованиям безопасности для помещений с высокими нормами пожарной защиты (офисы, медицинские учреждения, метро). Производитель использует волокно Corning и феррулы Adamant — известные мировые стандарты качества. Соответствует рекомендациям ITU-T G.652.D для одномодовых волокон.

Преимущества

• Переходной дизайн LC–SC позволяет использовать один кабель вместо двух адаптеров и двух отдельных патч-кордов — снижает число точек соединения и риск потерь сигнала.
• Высокая стабильность передачи благодаря UPС-полировке — коэффициент возвратного отражения ниже –50 дБ.
• Устойчивость к температурным колебаниям и влаге — материал оболочки сохраняет свойства при температурах от -40°C до +85°C.
• Чёткая цветовая маркировка (жёлтый) исключает путаницу с многомодовыми кабелями при обслуживании сети.

Ограничения применения

• Не предназначена для использования в условиях постоянного механического напряжения — не следует протягивать по трассам с острыми кромками или в канализации без гофры.
• Не работает с многомодовым оборудованием — попытки подключения к MM-портам (например, OM3/OM4) приведут к значительным потерям сигнала.
• Не рассчитана на прямое подключение к световому источнику без терминального оборудования — требует активных устройств (transceiver) на обоих концах.

Примеры использования

• Подключение оптического коммутатора с портом SC к серверному оборудованию с портом LC в центре обработки данных.
• Соединение тестового прибора (OTDR) с SC-выходом с оптической линией, заканчивающейся LC-розеткой.
• Замена двух отрезков кабеля и одного адаптера одним переходным патч-кордом в ограниченном пространстве шкафа.

Практические советы

• Проверяйте целостность разъёмов перед подключением — грязь или царапины на ферруле вызывают повышенные потери. Промывайте только специальными средствами.
• При прокладке в шкафах используйте кабельные каналы — так предотвращается случайное перегибание и запутывание.
• Для длинных трасс (более 20 м) проверяйте бюджет мощности системы — этот кабель имеет минимальные потери (~0.35 дБ/км), но суммарные потери должны оставаться в допустимых рамках.
• Артикул fpc09-lcu-scu-c2l-20m — идеальный выбор, когда оборудование на концах линии использует разные стандарты разъёмов. Не заменяйте его двумя односторонними патч-кордами — это увеличивает количество возможных отказов.
