Патч-корд оптический соединительный (SM), 9/125 (OS2), SC/UPC-SC/UPC, (Duplex), 5м | 50-2014 REXANT MEET

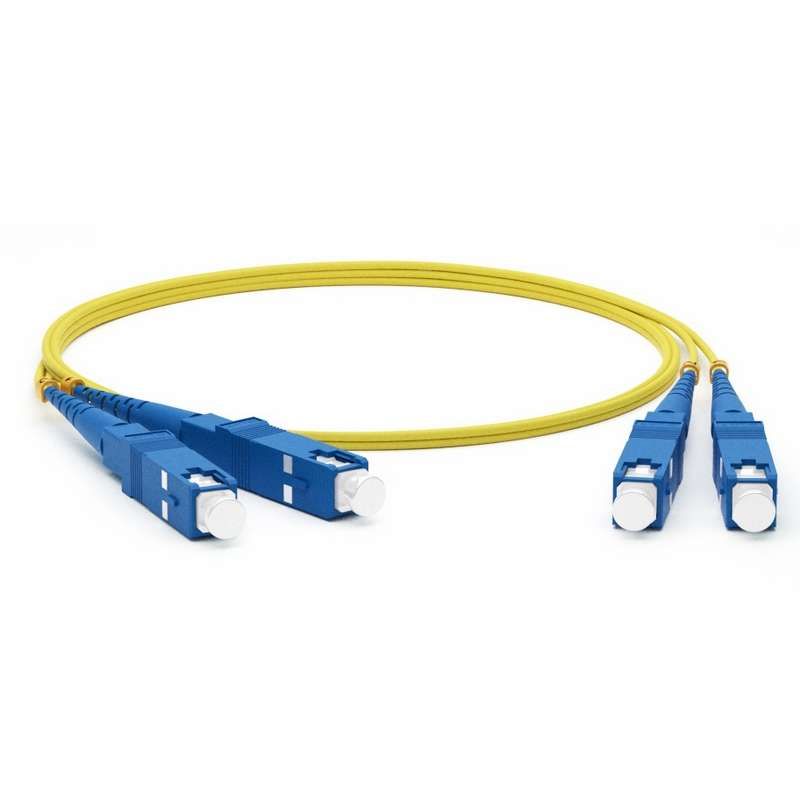

Оптический патч-корд Rexant 50-2014 - это одномодовый соединительный кабель длиной 5 метров с коннекторами SC/UPC на обоих концах, предназначенный для надёжной передачи сигнала между оборудованием в телекоммуникационных сетях. Кабель выполнен по технологии Duplex с оболочкой LSZH, что делает его безопасным для использования в закрытых помещениях.

Назначение и область применения

Патч-корд Rexant 50-2014 используется для временного или постоянного соединения активного оптического оборудования: серверов, маршрутизаторов, коммутаторов, OLT-устройств и других устройств, работающих через оптоволокно. Применяется в распределительных узлах - оптических кроссах, телекоммуникационных шкафах, серверных помещениях. Подходит для построения высокоскоростных сетей доступа (FTTx), корпоративных LAN и центральных офисов операторов связи.

Технические характеристики

• Тип волокна: одномодовое (SM), 9/125 мкм (стандарт OS2)
• Количество волокон: 2 (дуплекс)
• Тип коннекторов: SC/UPC - на каждом конце по два разъёма (всего четыре контакта)
• Длина: 5 м
• Тип оболочки: LSZH (Low Smoke Zero Halogen) - безгалогенная, самозатухающая, не выделяет токсичных газов при нагреве
• Стандарт соответствия: EN 50267-2-3 (безопасность при горении)
• Цвет оболочки: не указан (обычно жёлтый для одномодового волокна)

Совместимость и монтаж

Патч-корд Rexant 50-2014 совместим с любым оборудованием, имеющим порты SC/UPC. Коннекторы SC/UPC обеспечивают низкий уровень потерь и хорошую повторяемость соединений. Установка выполняется путём вставки коннекторов в соответствующие адаптеры в кроссе или шкафе - без усилия, до щелчка. Не допускается перегиб кабеля под углом менее 45° - это повредит световод внутри. Монтаж следует выполнять с соблюдением радиуса изгиба не менее 10× диаметра кабеля (приблизительно 8–10 см).

Безопасность и стандарты

Оболочка выполнена из материала LSZH, соответствующего норме EN 50267-2-3. Это значит, что при возгорании кабель не выделяет галогенных газов (например, хлора, брома), не образует плотного дыма и не поддерживает горение. Такой кабель обязателен для установки в зонах с повышенными требованиями к пожаробезопасности: офисах, метро, больницах, школах, серверных.

Преимущества

• Высокая точность передачи сигнала благодаря одномодовому волокну OS2 - подходит для дальних расстояний и высоких скоростей (до 100 Гбит/с и выше)
• Устойчивость к помехам - оптика не реагирует на ЭМИ, в отличие от медных кабелей
• Безопасность при пожаре - LSZH-оболочка снижает риск отравления дымом и коррозии оборудования
• Фиксация коннекторов SC обеспечивает прочное и долговечное соединение
• Дуплексная структура позволяет одновременно передавать и принимать данные - идеально для двунаправленной связи

Ограничения применения

• Не предназначен для внешней прокладки - отсутствует броня и UV-защита
• Запрещено растягивать, пережимать или сильно изгибать - хрупкое стекло внутри легко ломается
• Не работает с коннекторами типа APC (зелёные) - UPС и APC несовместимы физически и оптически
• Не подходит для многомодовых систем - использование с MM-оборудованием вызывает значительные потери сигнала
• Наружный диаметр не указан - при планировании проходов в каналах и кабельных лотках используйте ориентировочно 2–3 мм

Примеры использования

• Подключение SFP+ модулей в коммутаторе Cisco к оптическому кроссу
• Соединение ONU сOLT в сети GPON
• Интерконнект между серверами в дата-центре
• Разводка сигналов в телекоммуникационном шкафу здания
• Аварийное подключение в случае выхода из строя основного кабеля

Практические советы

• Проверьте цвет коннекторов: SC/UPC имеют синий корпус - не путайте с зелёными APC
• Перед подключением всегда проверяйте наличие защиты на коннекторах - грязь или царапины снижают качество сигнала
• При прокладке не переплетайте патч-корды с силовыми кабелями - хотя оптика нечувствительна к помехам, механическая нагрузка опасна
• Для длинных трасс (>5 м) используйте патч-корды с запасом длины - избыток удобнее, чем недостаток
• Храните и перевозите кабель в оригинальной катушке - так предотвращаются случайные перегибы
