Оптический (патч-корд), SM, 9/125 (OS2), LC/UPC-SC/UPC,(simplex),5м | FPC09-LCU-SCU-C1L-5M ITK IEK

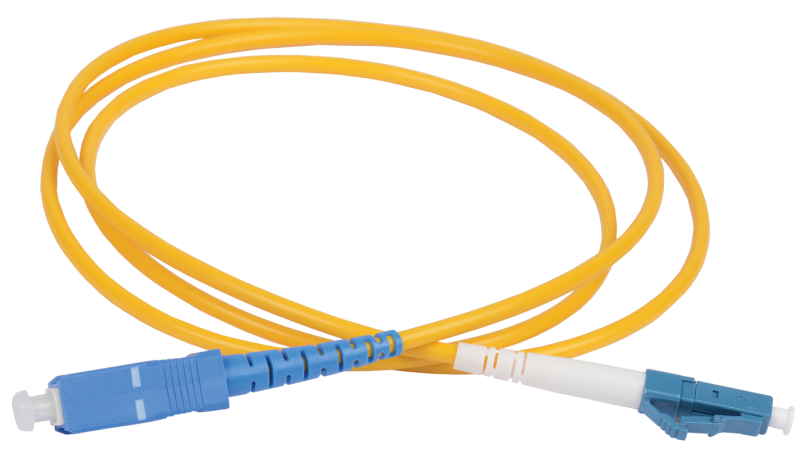

Патч-корд оптический одномодовый 9/125 (OS2) LC/UPC-SC/UPC (simplex) 5м от ITK (IEK) — это одноволоконный кабель с разъёмами на обоих концах, предназначенный для надёжного соединения оборудования в оптоволоконных сетях. Артикул fpc09-lcu-scu-c1l-5m обеспечивает передачу сигнала на расстояния до 10 км и выше, что делает его идеальным решением для телекоммуникаций, центров обработки данных и промышленных систем.

Назначение и область применения

Патч-корд оптический одномодовый 9/125 (OS2) LC/UPC-SC/UPC (simplex) 5м используется для коммутации оптических линий между активным оборудованием: маршрутизаторами, коммутаторами, серверами, тестовыми приборами и другими устройствами с интерфейсами LC или SC.

• Подходит для высокоскоростных сетей FTTH, FTTB, GPON, Ethernet 1G/10G/40G/100G
• Идеален для установки в центрах обработки данных, телекоммуникационных узлах, промышленных автоматизированных системах
• Применяется при подключении оптических модулей SFP/SFP+ к патч-панелям

Технические характеристики

• Тип волокна: одномодовое OS2, диаметр сердцевины 9 мкм / оболочка 125 мкм
• Длина: 5 метров — оптимальна для внутренней коммутации без лишних провисаний
• Количество жил: одна (simplex) — передача сигнала в одном направлении
• Разъёмы: LC/UPC слева, SC/UPC справа — оба с угловым полированием для минимальной потери отражений
• Оболочка: полимерная композиция без галогенов, с низким дымо- и газовыделением — безопасна при возгорании
• Цвет: жёлтый — стандартизированная цветовая маркировка одномодового волокна
• Срок службы: 15 лет — при соблюдении условий эксплуатации

Совместимость и монтаж

Патч-корд оптический одномодовый 9/125 (OS2) LC/UPC-SC/UPC (simplex) 5м совместим с любым оборудованием, имеющим порты LC или SC. Установка требует осторожности: не перегибайте кабель радиусом менее 30 мм, не затягивайте фиксирующие элементы слишком сильно — это повредит волокно внутри.

• LC-разъём — миниатюрный, часто встречается на современных коммутаторах и SFP-модулях
• SC-разъём — более крупный, защёлкивающийся, распространён в старых и промышленных системах
• Убедитесь, что на вашем оборудовании есть именно эти типы портов — переходники снижают надёжность
• Не допускайте попадания пыли и грязи на торец разъёмов — всегда используйте защитные колпачки при хранении

Безопасность и стандарты

Патч-корд соответствует требованиям IEC 60794-1-2 для оптических кабелей. Материал оболочки выполнен без галогенов, что снижает выделение токсичных газов при нагреве — важно для помещений с ограниченной вентиляцией. Применение феррул от Adamant гарантирует точную центровку волокна и долгую стойкость к механическим нагрузкам.

Преимущества

• Высокая точность соединения благодаря UPС-полировке — потеря отражения ниже –14 dB
• Стабильная работа на больших расстояниях — одномодовое волокно OS2 поддерживает передачу до 80–100 км
• Использование волокна Corning — один из лидеров рынка по качеству и стабильности показателей
• Галоген-free оболочка — соответствие нормам пожарной безопасности для офисов, метро, заводов
• Чёткая цветовая маркировка (жёлтый) исключает путаницу с многомодовым кабелем

Ограничения применения

• Не предназначен для прокладки в земле, воздухе или на открытом воздухе — отсутствует броня и UV-защита
• Не рассчитан на частые перегибы, растяжение или давление — применяется только в закрытых каналах, кабель-каналах, на патч-панелях
• Не подходит для многомодовых систем (например, OM3/OM4) — несовместимость по диаметру сердцевины вызовет значительные потери сигнала
• Не рекомендован для мобильных или подвижных соединений — постоянные движения снизят срок службы

Примеры использования

• Подключение SFP-модуля в коммутаторе Cisco с портом LC к патч-панели с разъёмом SC
• Соединение оптического терминала ONT с маршрутизатором в домашнем FTTH-узле
• Тестирование линии связи с помощью оптического осциллографа через порт SC
• Переподключение каналов в центральном узле оператора связи при замене оборудования

Практические советы

• Проверьте тип разъёмов на оборудовании до заказа — LC и SC не взаимозаменяемы без адаптера
• При монтаже не снимайте защитные колпачки заранее — даже микроскопическая пыль на торце снижает качество связи
• Для проверки целостности используйте оптический тестер — визуальный контроль недостаточен
• Закрепляйте кабель в кабель-канале с запасом 10–15 см — предотвращает напряжение на разъёмах
• Артикул fpc09-lcu-scu-c1l-5m — выбирайте этот вариант, когда вам нужен именно переход LC→SC, а не два одинаковых разъёма
