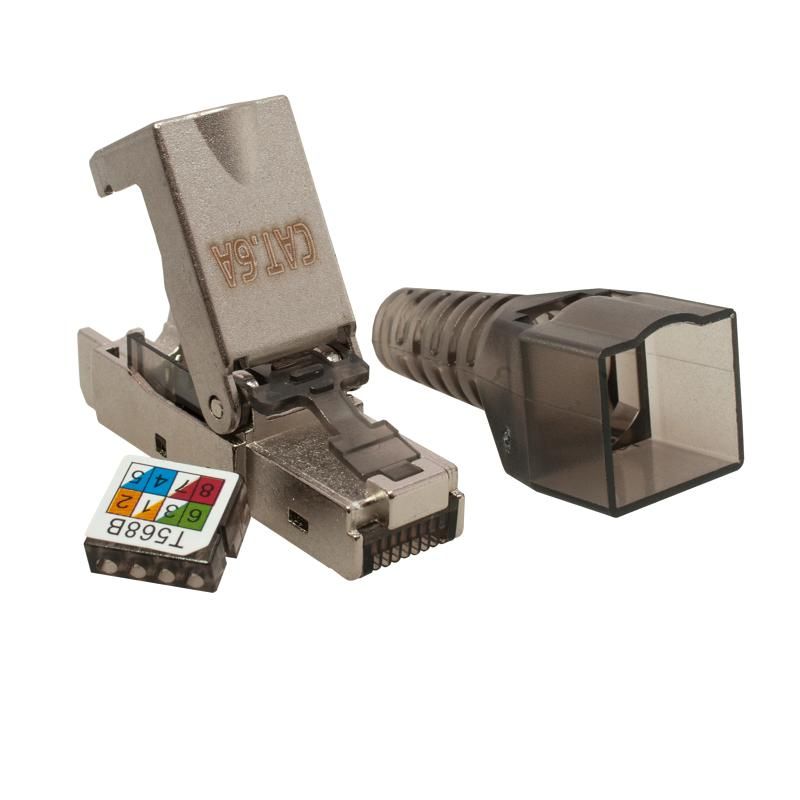

Коннектор 8P8C STP Cat.6A (RJ-45) безынструментальный | 10-0240 SUPRLAN Net.on

Коннектор Suprlan 10-0240 - это безынструментальный RJ-45 разъём категории 6А с экранированием, предназначенный для быстрого и надёжного оконцевания кабелей витой пары в полевых условиях. Подходит для многожильных и одножильных проводников, обеспечивает стабильную передачу сигналов до 10 ГГц.

Назначение и область применения

Коннектор Suprlan 10-0240 используется для оконцовки кабелей категории 6А в местах, где невозможно применить профессиональный обжимной инструмент. Он подходит для установки в сетях Ethernet, телефонии, системах видеонаблюдения и автоматизации. Особенно эффективен там, где требуется частая замена или ремонт соединений - например, на объектах строительства, в серверных помещениях или при прокладке временных линий связи.

Технические характеристики

• Тип разъёма: 8P8C (RJ-45)
• Категория: Cat.6A - поддерживает скорость до 10 Гбит/с и частоту до 500 МГц
• Экранирование: STP (экранированный) - защищает от внешних помех
• Исполнение: гнездо (female) - предназначен для подключения штекера
• Способ присоединения: обжим - требует механического зажима контактами
• Размер провода: AWG 22–24 - совместим с традиционными кабелями витой пары
• Тип проводника: многопроволочные и однопроволочные жилы
• Подходит для круглых кабелей: да - позволяет работать с кабелями диаметром до 9 мм
• Цвет: металлик - устойчивый к царапинам и выгоранию покрас

Совместимость и монтаж

Коннектор Suprlan 10-0240 совместим с любыми кабелями категории 6А и ниже (Cat.5e, Cat.6), имеющими экранирование. Для монтажа необходимо:

• Зачистить внешнюю изоляцию кабеля на 25–30 мм
• Уложить жилы в порядке T568A/B согласно цветовой схеме
• Вставить кабель в коннектор до упора - он должен плотно войти в фиксирующий механизм
• Зажать корпус коннектора руками до характерного щелчка - специальные зацепы обеспечивают прочное соединение без инструмента

Не используйте обычные обжимные клещи - они повредят внутренний механизм. Коннектор рассчитан исключительно на ручной обжим.

Безопасность и стандарты

Коннектор соответствует требованиям стандарта ISO/IEC 11801 для категории 6А и обеспечивает экранирование, снижающее уровень переходных помех. Экран контактирует с корпусом разъёма, что гарантирует целостность защиты при правильном монтаже. Применяется в средах с повышенным уровнем электромагнитных помех - рядом с силовыми кабелями, двигателями, источниками питания.

Преимущества

• Безынструментальная сборка - экономит время при ремонте или переоборудовании
• Цельнолитой металлический корпус - усиливает механическую прочность и теплоотвод
• Фиксатор кабеля - предотвращает перегиб и случайное выдергивание
• Поддержка крупного диаметра кабеля (до 9 мм) - единственный вариант для толстых экранованных кабелей
• Стабильный контакт благодаря точному расположению контактов - минимизирует потери сигнала

Ограничения применения

• Не подходит для кабелей с диаметром более 9 мм - попытка вставки вызовет деформацию корпуса
• Не рекомендован для постоянной нагрузки выше 1 А - не предназначен для PoE++ (IEEE 802.3bt)
• Не следует использовать в условиях высоких температур (>60C) - материал корпуса теряет эластичность
• Не работает с неэкранированными кабелями UTP - потеряется преимущество STP

Примеры использования

• Подключение камер видеонаблюдения с экранированным кабелем CAT6A прямо на стене
• Временная прокладка сети на стройплощадке с частой перестановкой оборудования
• Ремонт поврежденного разъёма на серверном шкафу без демонтажа всей трассы
• Настройка рабочего места оператора с использованием толстого кабеля с бронированной оплеткой

Практические советы

• Перед монтажом проверьте диаметр кабеля - лучше всего подходят кабели 6–8 мм
• Не перепутайте порядок жил - даже один неверный контакт снижает качество связи
• После сборки протестируйте соединение тестером - особенно важно для Cat.6A
• Храните запасные коннекторы Suprlan 10-0240 в сухом месте - влага может вызвать окисление контактов
• Если кабель слишком жёсткий - слегка согните его перед вставкой, чтобы избежать повреждения внутренней структуры
