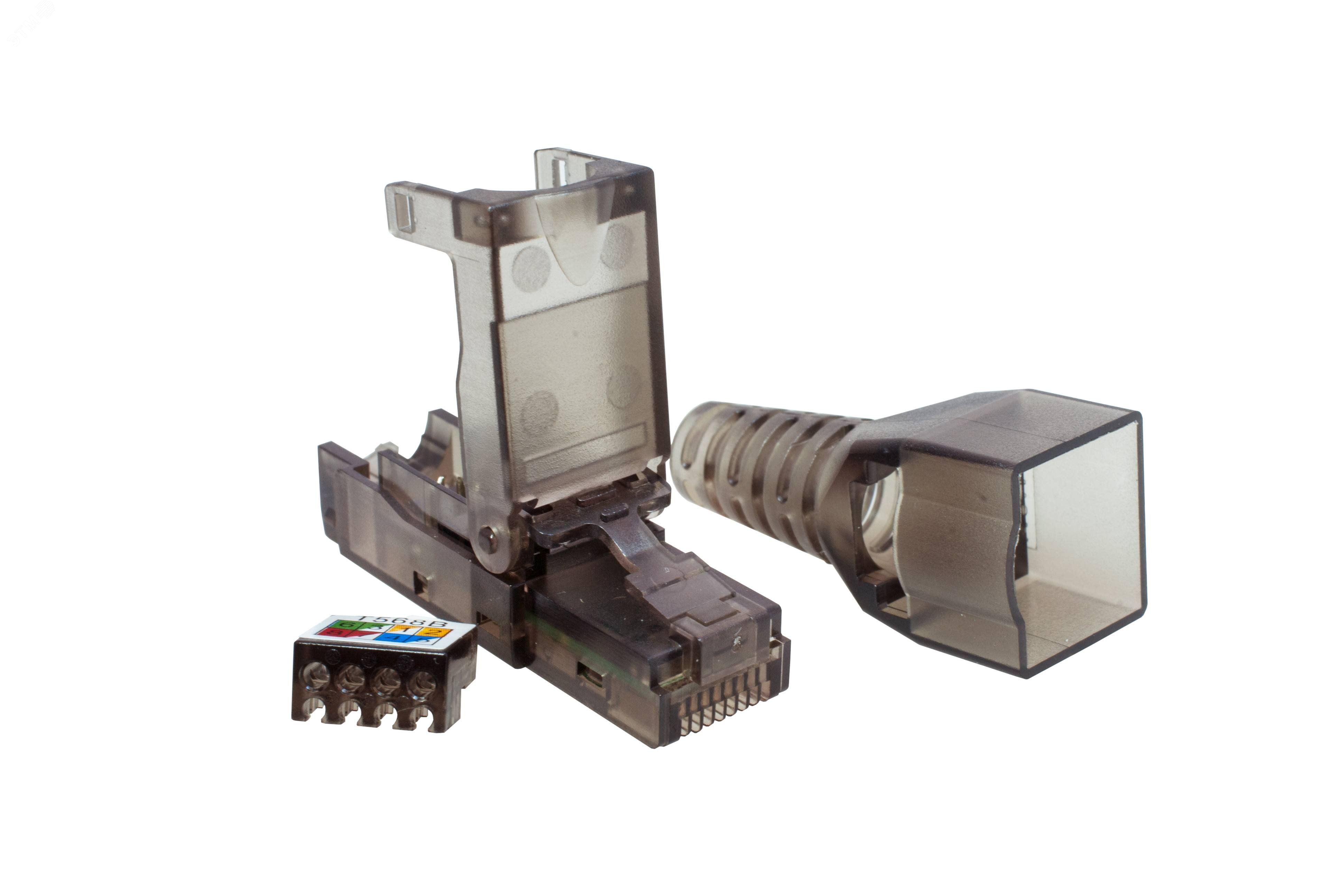

Коннектор 8P8C UTP Cat.6A (RJ-45) безынструментальный | 10-0239 SUPRLAN Net.on

Коннектор 8P8C UTP категории 6A (RJ-45) безынструментальный от SUPRLAN (артикул 10-0239) предназначен для быстрого и надёжного оконцевания кабелей витой пары в полевых условиях без необходимости использования специального инструмента.

Назначение и область применения

Этот коннектор применяется для соединения кабелей типа UTP категории 6A с сетевым оборудованием - коммутаторами, маршрутизаторами, IP-камерами, телефонами VoIP, терминалами и другими устройствами, использующими Ethernet-интерфейс. Подходит для монтажа в офисах, на объектах связи, в системах умного дома, на производстве и в других местах, где требуется частая замена или ремонт кабельных линий без доступа к мастерской.

Технические характеристики

• Тип разъёма: RJ-45 8P8C (8 контактов, 8 положений)
• Категория передачи: Cat 6A - обеспечивает скорость до 10 Гбит/с на расстоянии до 100 метров
• Способ присоединения: безынструментальный - зажим контактов осуществляется нажатием корпуса на кабель
• Поддерживаемый диаметр кабеля: до 9 мм (соответствует сечению 22–24 AWG)
• Цвет: белый - позволяет легко отличить от других типов разъёмов и соответствует стандартной цветовой гамме сетевой аппаратуры

Совместимость и монтаж

Коннектор совместим с любыми кабелями UTP/FTP категории 5e, 6 и 6A с внешним диаметром жилы до 9 мм. Для установки достаточно зачистить конец кабеля, выровнять провода по цветовой схеме T568A/T568B, вставить их в коннектор до упора и плотно сжать корпус - фиксатор автоматически запрессует контакты. Кабельный зажим надёжно удерживает изоляцию, предотвращая перегибы и выскальзывание.

Не совместим с кабелями с диаметром более 9 мм - например, с толстыми многожильными или экранированными версиями с бронёй. Также не рекомендуется использовать с кабелями, имеющими внутренние перемычки или усиленную изоляцию, не соответствующую стандарту AWG 22–24.

Безопасность и стандарты

Коннector 8P8C UTP категории 6A (RJ-45) безынструментальный от SUPRLAN соответствует требованиям международных стандартов TIA/EIA-568-B.2 и ISO/IEC 11801 для передачи данных на скорости до 10 Гбит/с. Материалы корпуса и контактов рассчитаны на длительную работу при температуре от –10C до +60C.

Преимущества

• Отсутствие необходимости в обжимном инструменте - экономия времени и затрат на оснастку
• Усиленный кабельный зажим - гарантирует прочное крепление даже на кабелях максимального допустимого диаметра
• Высокая надёжность соединения - контакты обеспечивают стабильный контакт при высоких частотах, необходимых для Cat 6A
• Простота монтажа - подходит для новичков и для оперативного ремонта вне мастерских

Ограничения применения

• Не предназначены для использования с STP/FTP кабелями с металлической оплёткой - отсутствует заземляющий контакт
• Не подходят для кабелей с диаметром менее 22 AWG (более тонкие) - риск плохого контакта
• Не рекомендуются для постоянной эксплуатации в условиях повышенной вибрации без дополнительной фиксации
• Не являются герметичными - не используются во влажных средах без защиты (например, в открытом воздухе или в сырых помещениях без кожуха)

Примеры использования

• Монтаж сети в офисе: быстрая замена повреждённого участка кабеля между рабочим местом и розеткой
• Настройка видеонаблюдения: подключение IP-камеры на крыше здания через временный кабель
• Производственные линии: временное подключение контроллеров или датчиков на конвейере
• Ремонт в домашней сети: замена шнура между роутером и компьютером без вызова мастера

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен быть в пределах 6–9 мм. Превышение приведёт к неполному входу в коннектор и потере контакта.
• Используйте цветовую схему T568B - она чаще всего применяется в коммерческих сетях и совпадает с большинством розеток и оборудования.
• После сборки слегка потяните кабель - если он не выскакивает, значит, зажим работает правильно.
• Храните коннекторы в сухом месте - влага может вызвать окисление контактов, особенно при использовании в неотапливаемых помещениях.
• Для долговременной эксплуатации лучше использовать эти коннекторы внутри распределительных коробок или панелей - они не имеют степени защиты IP.
