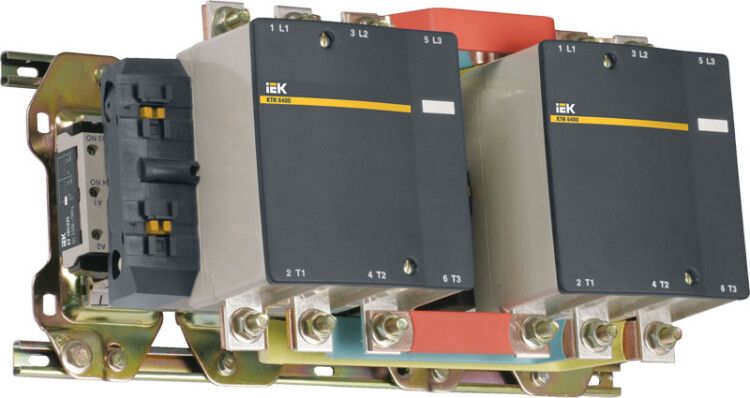

Пускатель магнитный 500А реверсивный катушка 400В AC 2НО КТИ - KKT63-500-400-10 IEK КТИ-65003

Контактор реверсивный 500А 400В/АС3 от IEK (ИЭК), артикулы kkt63-500-400-10 и кти-65003, предназначен для переключения направления вращения трёхфазных электродвигателей и обеспечивает надёжное управление мощными нагрузками в промышленной автоматике.

Назначение и область применения

Контактор реверсивный 500А 400В/АС3 используется в схемах управления для пуска, остановки и изменения направления вращения трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для работы в цепях с напряжением до 400 В переменного тока. Также применяется для коммутации других индуктивных нагрузок: вентиляторов, насосов, печей, кран-балок и систем автоматического ввода резерва (АВР). Относится к серии КТИ - промышленные контакторы, рассчитанные на длительную работу в жестких условиях.

Технические характеристики

• Номинальный ток: 500 А - способен выдерживать высокие токовые нагрузки при запуске и работе двигателя
• Напряжение питания катушки: 400 В AC - работает от сети переменного тока, совместим с большинством промышленных систем
• Число силовых полюсов: 3 - коммутирует все три фазы трёхфазной сети
• Количество вспомогательных контактов: 2 нормально открытых (НО) и 1 нормально закрытый (НЗ) - используются для сигнализации, блокировок и управления схемой
• Номинальная мощность двигателя: 200 кВт - оптимально подобран для управления крупными приводами
• Мощность потребления катушки: 18 Вт - низкий расход энергии при удержании
• Способ монтажа: монтажная плата - крепится на DIN-рейку или специальную платформу через болты
• Степень защиты: IP00 - не имеет внешней защиты, требует установки в корпус или щит
• Климатическое исполнение: УХЛ3 - работает при температурах от -45 C до +55 C, подходит для холодных и жарких помещений
• Срок службы: 10 лет - расчётный срок при соблюдении условий эксплуатации
• Тип подключения: винтовое - надёжное и проверенное соединение проводов
• Соответствие стандартам: ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009)

Совместимость и монтаж

Контактор реверсивный 500А 400В/АС3 монтируется на монтажную плиту или DIN-рейку. Для правильной сборки реверсивной схемы требуется два таких контактора - один для прямого, второй для обратного направления вращения. Обязательно применение механической или электрической блокировки, чтобы исключить одновременное включение обоих контакторов. Винтовые зажимы позволяют подключать медные провода сечением до 95 мм2. Перед монтажом проверьте соответствие посадочных отверстий и габаритов контактному устройству.

Безопасность и стандарты

Контакторы серии КТИ прошли сертификацию по ГОСТ Р 50030.4.1-2012 и имеют сертификат соответствия РОСС CN.ME86.B00150. Соответствуют международному стандарту МЭК 60947-4-1. Сертификация гарантирует безопасность при работе с высокими токами и соответствие требованиям промышленной электробезопасности.

Преимущества

• Высокая коммутационная способность - надёжно работает даже при частых пусках и реверсах
• Широкий диапазон температур - функционирует в суровых климатических условиях, включая холодные склады и жаркие цеха
• Наличие вспомогательных контактов - позволяет легко реализовать блокировки, индикацию состояния и взаимодействие с контроллерами
• Совместимость с другими изделиями серии КТИ - можно использовать в составе унифицированных панелей управления

Ограничения применения

• Степень защиты IP00 - нельзя устанавливать в открытом виде; обязательно использование в защищённом шкафе или корпусе
• Не предназначен для постоянного включения в цепях с высокой частотой включений более 600 раз в час - возможен износ контактов
• Требуется обязательная блокировка при реверсивном включении - риск короткого замыкания при одновременной активации двух контакторов
• Не рекомендован для управления емкостными или резистивными нагрузками свыше 200 кВт - превышение снижает срок службы

Примеры использования

• Управление конвейерной лентой с возможностью движения вперёд и назад
• Реверсивный привод насосной станции для регулировки потока жидкости
• Система АВР с двумя источниками питания и реверсом двигателя в аварийном режиме
• Подъёмник или кран-балка с точным позиционированием
• Оборудование для термической обработки с принудительной циркуляцией воздуха

Практические советы

• Выбирайте контактор реверсивный 500А 400В/АС3 только для трёхфазных двигателей - не используйте для однофазных нагрузок
• Проверяйте сечение кабелей: для 500 А лучше использовать медные провода сечением 95–120 мм2
• При монтаже в щите оставляйте свободное пространство вокруг контактора для теплоотвода - особенно важна вентиляция при длительной работе
• Для долгой службы периодически проверяйте затяжку винтовых зажимов - ослабление вызывает перегрев
• Используйте в паре с тепловым реле или электронным защитным устройством - контактор сам не защищает от перегрузки
• Артикулы kkt63-500-400-10 и кти-65003 - это один и тот же продукт, различаются только форматы обозначения
