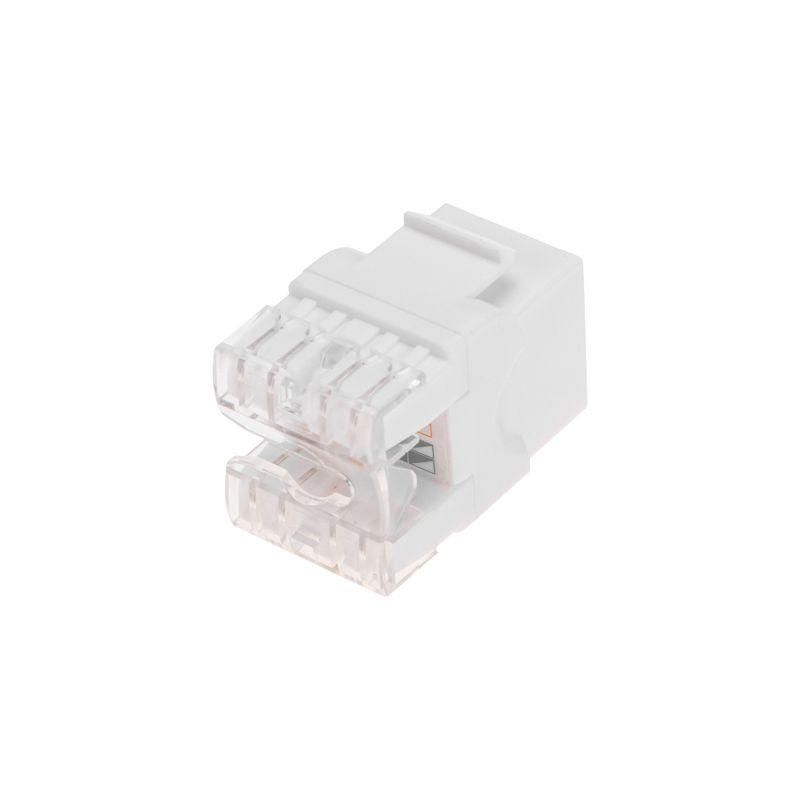

Модуль Keystone Jack PRO RJ-45 CAT 5e UTP, неэкранированный REXANT 02-0060

Модуль Keystone Jack RJ-45(8P8C) UTP неэкранированный CAT 5e, тип 180 градусов, белый от REXANT (артикул 02-0060) предназначен для надёжного подключения сетевых устройств через стеновые розетки или патч-панели. Этот модуль обеспечивает стабильную передачу данных со скоростью до 1 Гбит/с в локальных сетях, особенно там, где важна компактная и удобная маршрутизация кабеля.

Назначение и область применения

Модуль Keystone Jack RJ-45(8P8C) UTP неэкранированный CAT 5e, тип 180 градусов, белый применяется для создания точек доступа в компьютерных сетях. Его устанавливают в:

• Стеновые розетки для подключения ПК, телефонов, IP-камер;
• Модульные патч-панели в серверных шкафах;
• Интегрированные системы управления - например, в офисных переговорках, учебных классах, медицинских учреждениях.

Угол выхода кабеля 180 градусов позволяет прокладывать провода прямо назад, снижая нагрузку на соединение и предотвращая перегибы - это особенно важно в плотных монтажных условиях.

Технические характеристики

• Категория: Cat 5e - поддерживает скорость до 1 Гбит/с при частоте до 100 МГц;
• Тип экранирования: UTP (неэкранированный) - подходит для большинства офисных и домашних сетей без сильных помех;
• Тип терминирования: 110/Krone - совместим с распространённым инструментом для обжима;
• Контакты:
  • Пружинные контакты - фосфористая бронза с золотым покрытием 1,27 мкм (50 µ") - обеспечивают долгий срок службы и минимальное переходное сопротивление;
  • Kontakty IDC - фосфористая бронза с оловянным покрытием 2,54 мкм - надёжно фиксируют провода 22–26 AWG;
• Контактное сопротивление: ≤ 20 мОм - гарантирует слабую потерю сигнала;
• Сопротивление изоляции: ≥ 500 МОм - защищает от пробоя между контактами;
• Ресурс подключений: не менее 750 циклов - выдерживает многократные вставки и извлечения;
• Усилие удержания разъёма: 50 Н - плагин RJ-45 не выпадает даже при механическом воздействии;
• Материал корпуса: ABS-пластик, соответствие UL-94V-0 - самозатухающий, безопасный при перегреве.

Совместимость и монтаж

Модуль стандартизирован под форм-фактор Keystone - совместим с любыми панелями, рамками и коробками, поддерживающими этот тип. Для монтажа требуется:

• Инструмент для обжима типа 110/Krone (обычный щипцы с V-образным лезвием);
• Кабель UTP Cat 5e или выше (не рекомендуется использовать Cat 6+ - он будет работать, но не раскроет весь потенциал модуля);
• Правильная цветовая схема T568A или T568B - соблюдается при обжиме контактов.

При монтаже в стеновую розетку убедитесь, что внутренний объём достаточен для свободного прохода кабеля - изгиб под углом 180° требует немного больше места, чем вертикальный вывод.

Безопасность и стандарты

• Корпус соответствует стандарту UL-94V-0 - материал не поддерживает горение;
• Золотое покрытие контактов соответствует требованиям TIA/EIA-568-B - гарантирована совместимость с оборудованием;
• Произведено в соответствии с требованиями к качеству REXANT PRO - сертифицировано для коммерческого и бытового использования.

Преимущества

• Высокая надёжность благодаря золотому покрытию - меньше окисления, стабильный контакт даже в сырых помещениях;
• ABS-корпус устойчив к ударам и деформации - не трескается при монтаже в жестких коробках;
• Угол 180° снижает риск повреждения кабеля - идеально для мест с ограниченным пространством;
• Срок службы превышает средние аналоги - до 750 циклов подключения делают его подходящим для активно используемых точек.

Ограничения применения

• Не предназначена для внешней прокладки - не имеет защиты от влаги и пыли (IP-класс не указан);
• Не подходит для PoE++ (до 90 Вт) - максимальная мощность Cat 5e составляет около 30 Вт; при использовании с высокомощными устройствами возможен нагрев;
• Не рекомендуется применять в системах с высоким уровнем ЭМИ - отсутствие экрана делает его чувствительным к радиопомехам рядом с силовыми кабелями;
• Не работает с оптоволокном - только медные кабели UTP/STP.

Примеры использования

• Обслуживание офисных рабочих мест - подключение ПК, принтеров, VoIP-телефонов;
• Установка в образовательных учреждениях - точки доступа в аудиториях и библиотеках;
• Медицинские кабины - подключение диагностических приборов с Ethernet-интерфейсом;
• Системы видеонаблюдения - подключение IP-камер в коридорах и холлах.

Практические советы

• Перед монтажом проверьте, чтобы кабель был обрезан ровно - неровный конец вызывает плохой контакт;
• Используйте тестер для проверки целостности пар после обжима - это исключит скрытые обрывы;
• При установке в патч-панель оставляйте запас кабеля 10–15 см - это упрощает замену или переоборудование;
• Не затягивайте кабель слишком сильно - это может повредить контакты внутри модуля;
• Для длительной работы в условиях повышенной влажности - выбирайте модули с герметичными крышками, так как данный продукт не имеет IP-защиты.
