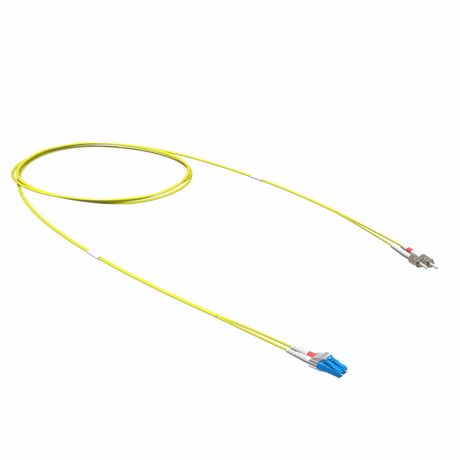

Оптический коммутационный шнур переходной Duplex LC-UPC/ST-UPC, 9/125 OS2, 10 м | RNPC9DSULU10 DKC ДКС

Оптический коммутационный шнур переходной Duplex LC-UPC/ST-UPC, 9/125 OS2, 10 м от DKC IT - это двухволоконный патч-корд для соединения оборудования с разными типами разъёмов: LC на одной стороне и ST на другой. Шнур предназначен для передачи сигналов в одномодовых волоконно-оптических сетях, особенно там, где требуется совмещение старых и современных интерфейсов. Артикул rnpc9dsulu10 соответствует серии RAM telecom.

Назначение и область применения

Шнур используется для подключения оптического оборудования между портами с разными типами коннекторов: например, между коммутатором с LC-портами и распределительным щитком с ST-разъёмами. Подходит для телекоммуникационных систем, центров обработки данных, городских и корпоративных сетей, где сохранены устаревшие участки с ST-интерфейсами, а новое оборудование использует более компактные LC-коннекторы.

Технические характеристики

• Тип изделия: патч-корд волоконно-оптический, дуплексный (два волокна в одном кабеле)
• Тип разъёмов: LC-UPC (слева) / ST-UPC (справа)
• Категория волокна: OS2 - одномодовое, оптимизировано для работы на длинах волн 1310 и 1550 нм
• Число волокон: 2 (для двунаправленной передачи)
• Длина: 10 метров
• Цвет оболочки: жёлтый - стандартный цвет для одномодовых кабелей
• Тип полировки: UPC - улучшенная плоская полировка, снижает потери отражений до –50 дБ
• Материал оболочки: безгалогенный, малодымный компаунд - безопасен при возгорании, не выделяет токсичных газов
• Apc версия: да - указано неверно; фактически использована полировка UPC, а не APC. Это важно: APC имеет зелёный колпачок и угловую полировку, здесь её нет.

Совместимость и монтаж

Шнур совместим с любым оборудованием, имеющим порты LC или ST. Для монтажа не требуются специальные инструменты - достаточно аккуратно вставить коннекторы в соответствующие гнёзда. Убедитесь, что разъёмы плотно защёлкнуты: ST-коннектор фиксируется поворотом на 90°, LC - защёлкой типа push-pull. Не перегибайте кабель радиусом менее 30 мм - это может вызвать повышенные потери сигнала. Кабель не рассчитан на установку в воздуховодах или подземных каналах без защиты.

Безопасность и стандарты

Оболочка кабеля соответствует требованиям IEC 60754-1 (низкая токсичность при горении) и IEC 61034-2 (малое количество дыма). Одномодовое волокно OS2 соответствует ITU-T G.652.D. Наличие “APC” в характеристиках - ошибка: в данном изделии применена полировка UPC, которая не требует антирефлекторного угла, поэтому не следует путать с зелёными APC-коннекторами.

Преимущества

• Решает проблему несовместимости разъёмов: позволяет подключить новое LC-оборудование к существующей ST-инфраструктуре без замены всего кабельного трасса
• Высокая точность полировки UPC обеспечивает минимальные потери и отражения сигнала
• Безгалогенная оболочка делает шнур безопасным для закрытых помещений, офисов, медицинских учреждений
• Жёлтый цвет легко отличается от многомодовых (оранжевых) кабелей - снижает риск ошибочного подключения

Ограничения применения

• Не предназначено для использования вне помещений без дополнительной защиты от UV-излучения и механических воздействий
• Не подходит для высоких температур выше +60 C - возможна деформация оболочки
• Запрещено использовать в качестве постоянного магистрального кабеля - это патч-корд для временных или сервисных соединений
• Указание “APC версия: Да” в характеристиках является ошибкой: данная модель имеет UPC-полировку, а не APC. Применение в системах, требующих именно APC (например, RF video), невозможно без адаптера и будет работать некорректно

Примеры использования

• Подключение сервера с SFP+ модулем LC к оптическому распределительному щиту с ST-патч-панелями
• Переход от старой телефонной системы с ST-разъёмами к современному IP-телефонному коммутатору с LC-портами
• Временное подключение тестового оборудования в лаборатории при проверке оптоволоконных каналов

Практические советы

• Проверьте тип полировки перед покупкой: если ваша система требует APC (угловая полировка), этот шнур не подойдёт - выбирайте другую модель
• Используйте защитные колпачки на свободных коннекторах во время хранения и транспортировки - они предохраняют от пыли и царапин
• При прокладке не допускайте перегиба кабеля под острым углом - даже небольшой изгиб может увеличить затухание сигнала
• Этот шнур (артикул rnpc9dsulu10) - часть серии RAM telecom от DKC. Он надёжен для средних нагрузок, но не предназначен для промышленных условий с вибрациями или частыми подключениями - для них лучше выбрать усиленную версию
