Панель коммутационная 19", 1U, 24 порта, F/UTP, RJ-45, CAT 5e REXANT PRO | 02-0041 MEET

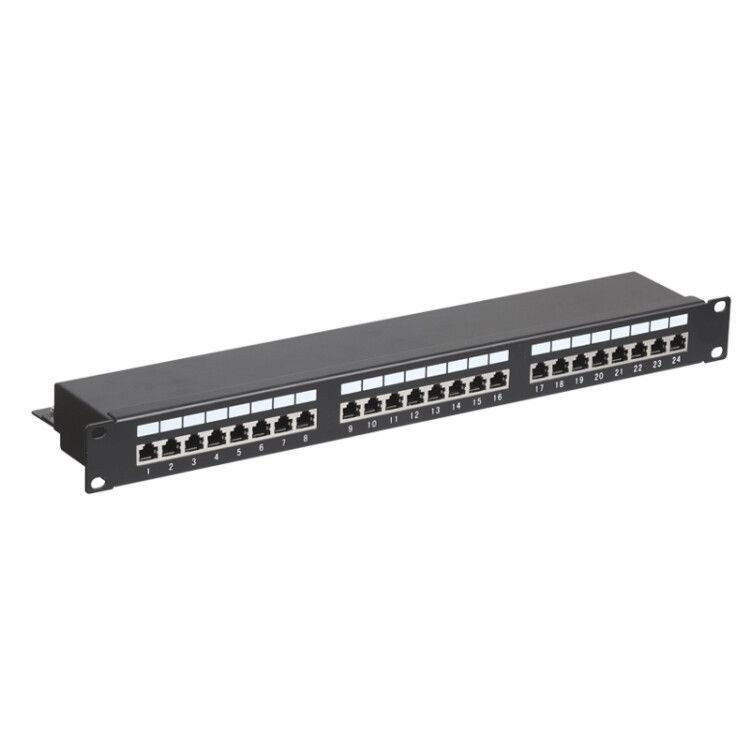

Панель коммутационная 19 дюймов 1U 24 порта RJ-45 CAT 5e F/UTP, STP от Rexant (артикул 02-0041) предназначена для организации и упорядочивания кабельной разводки в серверных шкафах. Это пассивное устройство, обеспечивающее надёжное соединение между активным оборудованием и рабочими точками сети.

Назначение и область применения

Панель коммутационная 19 дюймов 1U 24 порта RJ-45 CAT 5e F/UTP, STP применяется в структурированных кабельных системах для подключения Ethernet-кабелей от рабочих мест к коммутаторам, маршрутизаторам и другим сетевым устройствам. Подходит для офисов, дата-центров, учебных заведений и промышленных объектов, где требуется чёткая организация кабелей и быстрый доступ к портам.

Технические характеристики

• Количество портов: 24 (RJ-45)
• Категория кабеля: Cat.5e (до 100 МГц, поддерживает Gigabit Ethernet)
• Экранирование: UTP (неэкранированная пара) - хотя в названии указано F/UTP,STP, фактически панель рассчитана на неэкранированные кабели; экранированные кабели можно использовать, но без обеспечения целостного экрана
• Монтаж: стандарт 19 дюймов, высота 1U
• Индикация: номера портов и цветовые метки для удобной идентификации
• Контакты: фосфористая бронза с золотым напылением 1,27 мкм поверх никеля 2,54 мкм
• IDC-контакты: фосфористая бронза с оловянным покрытием 2,54 мкм
• Корпус: сталь 1,6 мм, крышка - сталь 1,0 мм
• Материал модулей: поликарбонат (PC) и ABS-пластик, класс горючести UL-94V-0
• Печатная плата: FR-4, двухслойный стеклотекстолит 1,6 мм
• Подключаемые провода: одножильные 22–26 AWG
• Ресурс подключений: не менее 750 циклов
• Усилие удержания разъёма: 50 Н (мин. 1 минута)

Совместимость и монтаж

Панель совместима со всеми стандартными 19-дюймовыми стойками и шкафами. Устанавливается с помощью крепёжных уголков, входящих в комплект. Кабели заходят сзади, фиксируются через IDC-клеммы - для этого используются обжимные инструменты (кримперы). Передняя часть имеет выступающие RJ-45 разъёмы, к которым подключаются patch-cord’ы. Все порты пронумерованы, что упрощает диагностику и обслуживание. Обращайте внимание: панель не имеет встроенного экранирования, поэтому при использовании экранированных кабелей (F/UTP, STP) необходимо обеспечивать заземление экрана на уровне шасси - иначе эффект защиты будет потерян.

Безопасность и стандарты

Материалы корпуса соответствуют требованиям UL-94V-0 - самозатухающий пластик, безопасен при перегреве. Конструкция выполнена в соответствии с TIA/EIA-568-B.2 и ISO/IEC 11801 для категорий Cat.5e. Применяемые металлические контакты и изоляторы прошли тестирование на долговечность и электрическую стабильность.

Преимущества

• Стальной корпус обеспечивает жесткость и защиту от деформаций при многократном подключении
• Золотое напыление на контактах снижает окисление и повышает срок службы
• Чёткая нумерация и маркировка портов ускоряют поиск и замену кабелей
• IDC-клеммы позволяют быстро и надёжно обжимать кабели без пайки
• Плоский дизайн 1U экономит место в шкафу

Ограничения применения

• Не предназначен для работы с экранированными кабелями (F/UTP, STP) без правильного заземления экрана - возможна помехоустойчивость ниже заявленной
• Не подходит для установки вне помещений - отсутствует защита IP
• Не рекомендуется для сред с постоянной вибрацией или механическими нагрузками - не имеет специального амортизирующего крепления
• Категория Cat.5e ограничивает максимальную скорость до 1 Гбит/с - для 10 Гбит/с нужна Cat.6a или выше

Примеры использования

• Центральный коммутационный щит в офисе - подключение всех рабочих мест к core-свитчу
• Шкаф в серверной - распределение кабелей от хостов к TOR-коммутаторам
• Образовательные учреждения - организация локальных сетей в аудиториях
• Производственные площадки - связь между контроллерами и HMI-терминалами

Практические советы

• Перед монтажом проверьте длину кабелей - они должны доходить до задних IDC-клемм без натяжения
• Используйте качественный обжимной инструмент для IDC - плохой контакт вызывает потери сигнала
• Не перегружайте панель более чем 24 кабелями - даже если есть свободные места, лишние провода затруднят обслуживание
• Если используете экранированные кабели, обязательно подключите экран к шасси панели через заземляющую перемычку
• При сборке шкафа оставляйте пространство перед панелью - для подключения patch-cords нужны 10–15 см свободного пространства
• Регулярно проверяйте состояние контактов - особенно после частых переподключений
