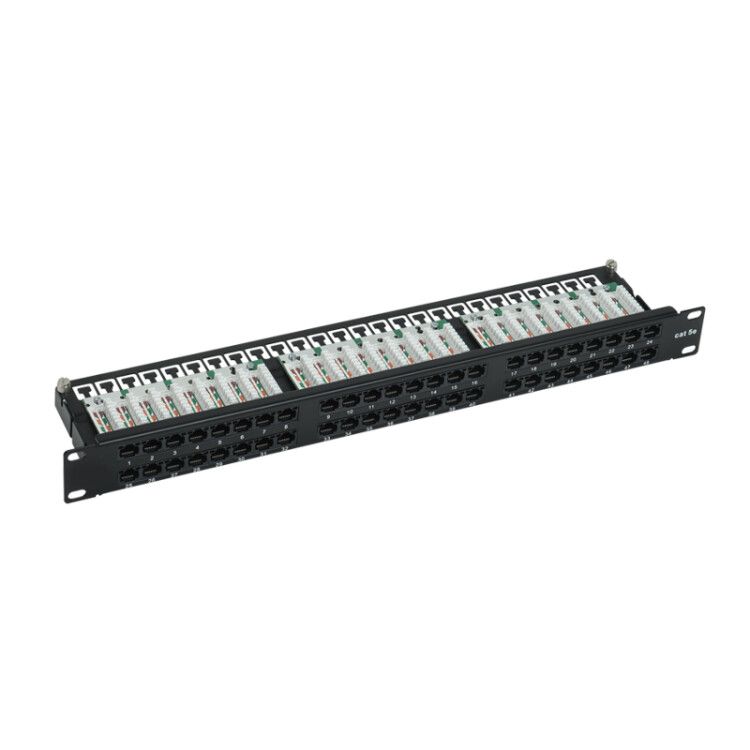

Панель коммутационная высокой плотности с кабельными органайзерами 19", 1U, 48 портов, U/UTP, RJ-45, CAT 5e REXANT PRO | 02-0033 MEET

Панель коммутационная высокой плотности 19 дюймов 1U 48 портов U/UTP RJ-45 CAT 5e от Rexant (артикул 02-0033) предназначена для организации и упорядочивания кабельной разводки в серверных шкафах и телекоммуникационных стойках. Это пассивное устройство обеспечивает надёжное соединение между активным оборудованием и рабочими точками сети, используя стандартизированные RJ-45 разъёмы категории Cat.5e.

Назначение и область применения

Панель коммутационная высокой плотности 19 дюймов 1U 48 портов U/UTP RJ-45 CAT 5e применяется в структурированных кабельных системах для подключения Ethernet-кабелей от рабочих мест к коммутаторам, маршрутизаторам и другим сетевым устройствам. Подходит для офисов, учебных заведений, малых и средних ЦОД, где требуется компактная и масштабируемая разводка. Удобна там, где важно экономить место в 19-дюймовой стойке — особенно при большом количестве точек подключения.

Технические характеристики

• Количество портов: 48 (RJ-45)
• Категория кабеля: Cat.5e (до 100 МГц, до 1 Гбит/с)
• Тип кабеля: UTP (неэкранированная витая пара)
• Монтаж: в стойку 19 дюймов, занимает 1U
• Подключаемый проводник: одножильный, 22–26 AWG
• Износостойкость разъёмов: не менее 750 циклов подключения/отключения
• Усилие удержания контакта: 50 Н (при нагрузке 1 минута)
• Корпус: сталь 1,6 мм + ударопрочный ABS-пластик (UL-94V-0)
• IDC-модуль: поликарбонат (PC, UL-94V-0)
• Контакты разъёмов: фосфористая бронза с золотым напылением 1,27 мкм поверх никеля 2,54 мкм
• IDC-контакты: фосфористая бронза с оловянным покрытием 2,54 мкм
• Печатная плата: двухслойный FR-4 стеклотекстолит 1,6 мм

Совместимость и монтаж

Панель совместима со всеми стандартными 19-дюймовыми стойками и шкафами. Для установки используются стандартные крепления на боковых планках. Кабели заходят сзади — каждый из 48 портов имеет соответствующий IDC-коннектор для обжима жил. Обжим выполняется с помощью обжимного инструмента для 110-образных контактов. На задней стороне панели есть выступы для фиксации кабельных органайзеров, входящих в комплект. Передняя панель имеет нумерацию портов и цветовые метки для упрощённой идентификации.

Безопасность и стандарты

• Материалы корпуса и модулей соответствуют норме горючести UL-94V-0 (самозагасание)
• Золотое напыление контактов обеспечивает устойчивость к окислению и долговременную надёжность соединения
• Стандарты совместимости: TIA/EIA-568-B, ISO/IEC 11801

Преимущества

• Высокая плотность: 48 портов в одном слоте 1U — оптимально для ограниченного пространства
• Чёткая маркировка портов снижает риск ошибок при обслуживании
• Качественные материалы обеспечивают долгий срок службы даже при частых переподключениях
• В комплекте идут кабельные органайзеры — упрощают управление кабелями и предотвращают перегибы
• Платформа с двойным слоем FR-4 повышает электромагнитную стабильность сигнала

Ограничения применения

• Не подходит для экранированных кабелей STP/FTP — контакты не рассчитаны на заземление экрана
• Не предназначен для работы вне помещений — отсутствует защита IP
• Максимальная частота — 100 МГц; не рекомендован для Gigabit+ сетей с требованием Cat.6a и выше
• Обжим кабелей требует профессионального инструмента — нельзя просто вставить провода руками

Примеры использования

• Центральный коммутационный щит в офисном здании — подключение всех рабочих мест к core-свитчу
• Лаборатория или кабинет IT — организация тестового стенда с множеством подключений
• Малый ЦОД — сборка нескольких стоек с панелями для управления сетью
• Школьные компьютерные классы — упорядочивание кабелей от терминалов к доступ-поинтам

Практические советы

• Перед монтажом проверьте длину кабелей — они должны доходить до задней стороны панели без натяжения
• Используйте органайзеры из комплекта: они снижают риск повреждения кабелей и улучшают воздушный поток в стойке
• Не перегружайте один порт более чем 750 раз в год — это снизит срок службы контактов
• При обжиме соблюдайте порядок цветов (T568A/B) — это гарантирует работоспособность всей цепочки
• Для диагностики сети используйте кабельный тестер после установки — он покажет обрывы, замыкания и неправильную раскладку
• Панель Rexant 02-0033 не требует питания — её можно использовать в любых условиях, где есть стойка 19” и UTP-кабели
