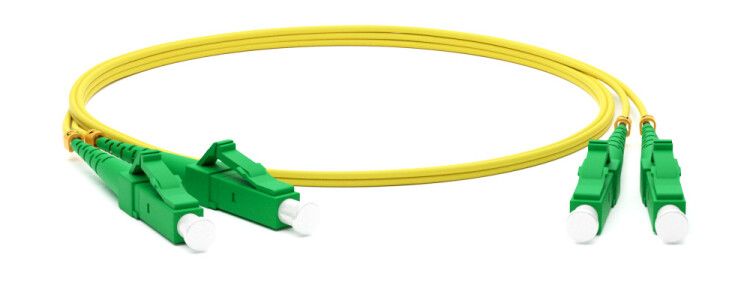

Патч-корд FC-D2-9-LC/AR-LC/AR-H-3M-LSZH-YL волоконно-оптический (шнур) SM 9/125 (OS2), LC/APC-LC/APC, 2.0 мм, duplex, LSZH, 3 м | 28288 Hyperline

Патч-корд волоконно-оптический SM 9/125 (OS2) LC/APC-LC/APC duplex LSZH 3 м от бренда Hyperline - это двухжильный оптический кабель с разъёмами на обоих концах, предназначенный для надёжного соединения оборудования в сетях передачи данных. Артикул 28288 обеспечивает минимальные потери сигнала благодаря угловому полированию APC и низкофторированной оболочке LSZH.

Назначение и область применения

Патч-корд волоконно-оптический SM 9/125 (OS2) LC/APC-LC/APC duplex LSZH 3 м используется для подключения оптических устройств: коммутаторов, маршрутизаторов, серверов, активного оборудования в центрах обработки данных, телекоммуникационных узлах и системах FTTH. Подходит для одноволоконных сетей с передачей данных на расстояния до 40–80 км. Угловое APC-соединение снижает отражения, что важно в высокоскоростных и аналоговых системах (например, TV-over-Fiber).

Технические характеристики

• Тип волокна: Single Mode (SM) 9/125 мкм, класс OS2 - для длинных дистанций и высокой пропускной способности;
• Количество волокон: 2 (duplex) - два отдельных канала для передачи и приёма;
• Длина: 3 метра - оптимальная для внутренних соединений в стойках и панелях;
• Разъёмы: LC/APC на обоих концах - малогабаритные, с углом полировки 8° для минимизации отражений;
• Оболочка: LSZH (безгалогенная) - не выделяет токсичных газов при горении, безопасна для закрытых помещений;
• Цвет: жёлтый - стандартизированная цветовая маркировка для single mode волокон.

Совместимость и монтаж

Патч-корд волоконно-оптический SM 9/125 (OS2) LC/APC-LC/APC duplex LSZH 3 м совместим с любым оборудованием, поддерживающим LC/APC интерфейсы. Разъёмы LC обеспечивают плотную фиксацию в модульных панелях и адаптерах. Монтаж требует осторожности: не перегибайте кабель радиусом менее 30 мм, не затягивайте фиксаторы слишком сильно - это повредит хрупкое волокно. Перед подключением всегда проверяйте чистоту торцевых поверхностей разъёмов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для помещений с повышенными нормами пожарной защиты: оболочка LSZH не распространяет пламя и не выделяет едких газов при нагреве. Производитель Hyperline проводит 100%-ное тестирование каждого патч-корда: измеряются вносимые и возвратные потери, визуальный осмотр торцов под микроскопом. Несмотря на отсутствие явного указания на соответствие ISO/IEC 11801 или TIA-568, технология производства соответствует этим стандартам.

Преимущества

• Угловая полировка APC снижает отражённый свет до –65 дБ - идеально для чувствительных систем PON и RFoG;
• Малый вес и гибкость кабеля упрощают прокладку в плотных стойках;
• Жёлтый цвет легко отличается от многомодового (оранжевого) кабеля - предотвращает ошибки при подключении;
• LSZH-оболочка делает патч-корд пригодным для установки в офисах, метро, больницах и других местах с ограниченной вентиляцией.

Ограничения применения

Не используйте этот патч-корд в системах с многомодовым волокном - он несовместим с OM3/OM4. Также не применяйте его там, где требуется быстрое переподключение в условиях частых вибраций: разъёмы LC/APC не имеют механической защёлки, как MPO/MTP, и требуют точного выравнивания. Кабель не предназначен для наружной прокладки - отсутствует защита от УФ-излучения и влаги.

Примеры использования

• Подключение SFP+ модулей к оптическому коммутатору в дата-центре;
• Соединение OLT и ONT в сети GPON;
• Передача видеосигнала в системах IPTV или CCTV с использованием аналоговой модуляции;
• Линии связи между серверами и SAN-сетями в помещениях с высокими требованиями к пожарной безопасности.

Практические советы

• Всегда используйте защитные колпачки на разъёмах при хранении и транспортировке - грязь и пыль на APC-полировке вызывают значительные потери сигнала;
• Проверяйте цвет оболочки: жёлтый = SM, оранжевый = MM - путаница приведёт к отказу связи;
• Длина 3 м - достаточна для большинства внутристойковых задач; для более длинных трасс выбирайте другие варианты, чтобы избежать лишнего напряжения на кабеле;
• Не допускайте перегиба кабеля под острым углом - даже небольшой изгиб может вызвать увеличение потерь в одном из волокон.
