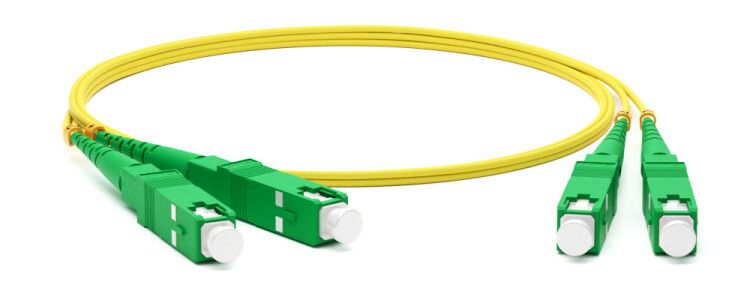

Патч-корд FC-D2-9-SC/AR-SC/AR-H-5M-LSZH-YL волоконно-оптический (шнур) SM 9/125 (OS2), SC/APC-SC/APC, 2.0 мм, duplex, LSZH, 5 м | 238517 Hyperline

Патч-корд волоконно-оптический шнур SM 9/125 (OS2) SC/APC-SC/APC duplex LSZH 5 м от бренда Hyperline (артикул 238517) предназначен для передачи сигнала на большие расстояния с минимальными потерями в оптических сетях. Подходит для подключения оборудования в центрах обработки данных, телекоммуникационных узлах и системах FTTH.

Назначение и область применения

Этот патч-корд используется для соединения оптических устройств: коммутаторов, маршрутизаторов, OLT, ONT и других терминалов. Благодаря использованию одноволоконного режима SM 9/125 (OS2) обеспечивает стабильную работу на длинах до 40 км и выше. Применяется в сетях доступа, корпоративных и операторских инфраструктурах, где важна надежность и низкая потеря сигнала.

Технические характеристики

• Тип волокна: OS2 — одномодовое, предназначено для длинных дистанций и высокой пропускной способности
• Количество волокон: 2 (duplex) — два отдельных канала для передачи и приема сигнала
• Разъемы: SC/APC на обоих концах — угловая полировка (APC) снижает отражения, повышает качество сигнала
• Длина: 5 метров — оптимальная для внутренних соединений в стойках и панелях
• Оболочка: LSZH (Low Smoke Zero Halogen) — при горении не выделяет токсичных газов и мало дыма, безопасна для закрытых помещений
• Цвет оболочки: желтый — стандартизированная цветовая маркировка для одномодового волокна

Совместимость и монтаж

Патч-корд совместим с любым оборудованием, имеющим порты SC/APC. Разъемы SC обеспечивают прочное фиксирование за счет push-pull механизма, APC требует точного направления при подключении — угол полировки 8° исключает случайное перепутывание. Монтаж выполняется без инструментов: просто вставьте разъемы в соответствующие порты до щелчка. Учитывайте радиус изгиба — не менее 10 диаметров кабеля, чтобы не повредить волокно.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60794-1-2 для оптических кабелей и EN 50266 для огнестойкости. Оболочка LSZH соответствует нормам безопасности для установки в помещениях с людьми — офисах, серверных, метро, жилых зонах. Все патч-корды Hyperline проходят 100%-ное тестирование: проверка возвратных потерь, вносимых потерь и состояния полировки торцевых поверхностей под микроскопом.

Преимущества

• Угловая полировка APC минимизирует отражения — идеально для PON, GPON, RFoG и других чувствительных к отражению систем
• Высокая стабильность связи благодаря качественному волокну OS2 — потери не более 0,4 дБ/км
• LSZH-оболочка делает кабель безопасным для использования в замкнутых пространствах
• Готовый к применению — не требует оконцевания или настройки после доставки

Ограничения применения

• Не подходит для многомодовых сетей — волокно OS2 несовместимо с MM-устройствами (например, OM3/OM4)
• Разъемы SC/APC нельзя адаптировать к SC/UPC без переходника — смешивание типов полировки вызывает повышенные потери
• Не рассчитан на наружную прокладку — отсутствует броня и UV-защита
• Максимальная рабочая температура: +60°C; при более высоких значениях возможны изменения характеристик

Примеры использования

• Подключение OLT в центральной станции к распределительному пункту через оптическую панель
• Соединение SFP+ модулей в серверной стойке
• Завершение волоконного кабеля в домашнем узле FTTH (Fiber to the Home)
• Переподключение каналов в оптической сети провайдера при обслуживании

Практические советы

• При подключении всегда проверяйте цвет разъема — SC/APC имеют зеленый корпус, SC/UPC — синий. Перепутать невозможно, если соблюдать цветовую маркировку
• Не затягивайте разъемы слишком сильно — это может повредить полировку
• Храните патч-корд в оригинальной упаковке или на катушке — изгиб под острым углом разрушает волокно
• Для диагностики используйте OTDR или лазерный указатель — видимый свет не проходит через OS2, поэтому проверка невооруженным глазом невозможна
• Выбирайте длину с запасом: 5 м — достаточно для большинства задач, но если требуется перемещение оборудования, лучше взять 10 м
