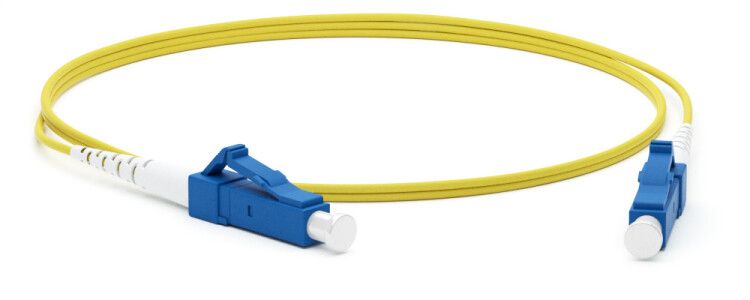

Патч-корд FC-S2-9-LC/UR-LC/UR-H-2M-LSZH-YL волоконно-оптический (шнур) SM 9/125 (OS2), LC/UPC-LC/UPC, 2.0 мм, simplex, LSZH, 2 м | 240051 Hyperline

Патч-корд волоконно-оптический шнур SM 9/125 (OS2) LC/UPC-LC/UPC simplex LSZH 2м от бренда Hyperline - одноволоконный кабель с разъёмами LC/UPC на обоих концах, предназначенный для передачи сигнала на расстояние до нескольких километров в сетях связи. Артикул 240051 подходит для монтажа в центральных офисах, серверных и точках доступа.

Назначение и область применения

Патч-корд волоконно-оптический шнур SM 9/125 (OS2) LC/UPC-LC/UPC simplex LSZH 2м используется для временного или постоянного соединения активного оборудования: оптических коммутаторов, маршрутизаторов, медиаконвертеров, OLT-устройств. Применяется в FTTH, корпоративных LAN, телекоммуникационных узлах и центрах обработки данных. Кабель с одним волокном (симплекс) подходит для однополосной передачи данных - например, когда один канал работает на отправку, другой - на приём (в паре с аналогичным шнуром).

Технические характеристики

• Тип волокна: Single Mode (SM) 9/125 - одиночный режим, оптимизирован для длинных дистанций и высокой пропускной способности;
• Стандарт: OS2 - класс волокна для внешней и внутренней прокладки, допускает работу на длинах волн 1310 и 1550 нм;
• Разъёмы: LC/UPC - малогабаритные фибер-оптические коннекторы с улучшенной полировкой (Ultra Physical Contact), снижающей отражения;
• Длина: 2 метра - идеальна для внутришкафного подключения и коротких перемычек;
• Оболочка: LSZH (Low Smoke Zero Halogen) - материал без галогенов, не выделяет токсичных газов при горении, безопасен для закрытых помещений;
• Количество жил: одна - симплексная конструкция, требует двух шнуров для двунаправленной связи;
• Цвет: желтый - стандартизированный цвет дляSingle Mode волокон, отличает от многомодового (оранжевый).

Совместимость и монтаж

Патч-корд волоконно-оптический шнур SM 9/125 (OS2) LC/UPC-LC/UPC simplex LSZH 2м совместим с любым оборудованием, имеющим порты LC/UPC. Установка выполняется путём вставки разъёмов в соответствующие слоты - усилие минимальное, фиксация механическая. Не требуется инструмент. Перед подключением обязательно проверьте чистоту торцевых поверхностей разъёмов. Не перегибайте кабель радиусом менее 30 мм - это может повредить волокно и вызвать потери сигнала.

Безопасность и стандарты

Произведён в соответствии с требованиями IEC 60794-1-2, TIA-568-C. Материал LSZH соответствует нормам пожарной безопасности для помещений с людьми (офисы, серверные комнаты). Все экземпляры серийно протестированы на вносимые и возвратные потери, что гарантирует соответствие спецификациям OS2.

Преимущества

• Высокая надёжность соединений благодаря UPC-полировке - коэффициент отражения ниже -50 dB;
• Устойчивость к помехам - оптика не реагирует на ЭМИ, подходит рядом с силовыми кабелями;
• Лёгкий вес и компактность - удобство при прокладке в плотных шкафах;
• Пожаробезопасная оболочка LSZH - снижает риск распространения пламени и образования ядовитого дыма;
• 100%-ный контроль качества на заводе Hyperline - каждый шнур проверен под микроскопом.

Ограничения применения

• Не предназначен для прямой прокладки в земле или на открытом воздухе - отсутствует броня и защита от влаги;
• Не подходит для многомодовых систем (например, OM3/OM4);
• Имеет только одно волокно - для двунаправленной передачи нужен второй шнур;
• Не рассчитан на частые переподключения - более 500 циклов могут снизить качество контакта;
• Запрещено использовать с разъёмами APC (зелёные) - несовместимость углов полировки вызывает значительные потери.

Примеры использования

• Подключение SFP+ модулей в коммутаторе Cisco к оптическому распределительному щиту;
• Связь между ONU иOLT в сети GPON;
• Перемычка между сервером и оптическим коммутатором в центре обработки данных;
• Монтаж в пассивных оптических сетях (PON) с использованием WDM-технологии.

Практические советы

• Выбирайте этот патч-корд волоконно-оптический шнур SM 9/125 (OS2) LC/UPC-LC/UPC simplex LSZH 2м, если вам нужна связь на расстояния свыше 500 метров - он лучше, чем многомодовый;
• При сборке системы используйте два таких шнура: один для TX, второй для RX - так обеспечивается полноценная двунаправленная связь;
• Храните и перевозите шнур в оригинальной катушке - изгибы и сплетения снижают срок службы;
• Чистите разъёмы перед каждым подключением специальной насадкой или картриджем для FC/LC - даже микро-пыль вызывает потерю сигнала;
• Артикул 240051 легко заменяем - все производители используют стандарт LC/UPC, поэтому совместимость гарантирована.
