Патч-панель 19",1U,CAT6, 24 модуля RJ45, неэкранированная | RN6PPU24 DKC ДКС

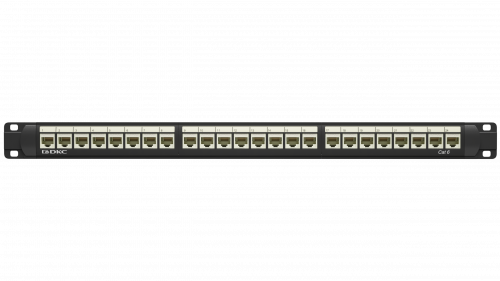

Патч-панель DKC IT rn6ppu24 - это неэкранированная коммутационная панель категории Cat6 с 24 портами RJ45, предназначенная для организации сетевой инфраструктуры в стационарных условиях. Устройство монтируется в 19-дюймовые стойки высотой 1U и обеспечивает надёжное соединение медных кабелей с помощью контактов типа 110. Подходит для малых офисов, серверных комнат и объектов класса B/C.

Назначение и область применения

Патч-панель DKC IT rn6ppu24 используется для централизованной коммутации и распределения сетевых кабелей в локальных вычислительных сетях. Она позволяет легко переключать, тестировать и обслуживать соединения между оборудованием - например, компьютерами, свитчами, телефонными системами. Применяется в новых и реконструированных помещениях, где важна компактность и доступность: небольшие офисы, аппаратные, шкафы связи, кроссовые зоны. Особенно эффективна при первичном монтаже сети из-за устойчивости к помехам и совместимости с современной сетевой техникой.

Технические характеристики

• Категория: Cat6 - поддерживает скорость передачи до 1 Гбит/с на расстоянии до 100 метров
• Количество портов: 24 × RJ45 (8P8C) - каждый порт соответствует одному кабелю
• Тип подключения: 110 - контактная система для обжима жил кабеля с помощью инструмента
• Размер: 19 дюймов (стандартная ширина стоек), 1U (44,45 мм в высоту)
• Защита: IP20 - предохраняет от случайного прикосновения к токоведущим частям, но не защищает от пыли и влаги
• Цвет: черный - сочетается с большинством стандартных стоек и шкафов
• Поддерживаемый диаметр провода: 23–24 AWG - оптимально для многожильных и одножильных кабелей Cat6
• Исполнение: стационарное - предназначена для постоянной установки, не для мобильного использования
• Экранирование: неэкранированная (UTP) - не имеет металлической экранной оболочки, снижает стоимость и вес

Совместимость и монтаж

Патч-панель DKC IT rn6ppu24 совместима со всеми стандартными 19-дюймовыми стойками и шкафами. Монтаж осуществляется с помощью крепёжных уголков, входящих в комплект. Каждый модуль RJ45 фиксируется в корпусе и не требует дополнительных инструментов для замены. Для подключения кабелей используются клеммы типа 110 - необходимо специальное обжимное устройство ( Punch Down Tool ). Кабели заводятся сзади, а patch-cords подключаются спереди - так организуется чёткая маршрутизация. Обязательно соблюдайте радиус изгиба кабеля не менее 4× его диаметра во время прокладки.

Безопасность и стандарты

Патч-панель соответствует требованиям TIA/EIA-568-B.2 и ISO/IEC 11801 для категории Cat6. Сертифицирована для работы в помещениях с контролируемой температурой и влажностью. IP20 гарантирует безопасность от прямого контакта с контактами, но не защищает от внешних факторов - не используйте в сырых, пыльных или открытых средах. Напряжение и ток в нормальном режиме не превышают допустимые значения для Ethernet-сетей (до 50 В, 0,5 А).

Преимущества

• Удобная организация кабелей: задняя подводка и передние порты позволяют легко прослеживать соединения
• Стандартный форм-фактор: совместима с любыми 19" стойками и аксессуарами
• Низкий уровень переходных помех благодаря точному исполнению контактов Cat6
• Готовый комплект: все 24 модуля уже установлены, не требуется самостоятельная сборка
• Надёжное соединение: технология 110 обеспечивает долговечную механическую фиксацию жил

Ограничения применения

• Не подходит для наружной установки - IP20 не защищает от воды и пыли
• Не экранирована - не рекомендована в местах с сильным ЭМИ (например, рядом с мощными двигателями или источниками переменного тока)
• Требует профессионального обжима - неквалифицированный монтаж снижает качество сигнала
• Не поддерживает PoE+ или PoE++ выше 15,4 Вт - проверьте совместимость с вашими активными устройствами
• Запрещено использовать с кабелями меньшего сечения (менее 24 AWG) - риск повреждения контактов

Примеры использования

• Объединение 24 рабочих мест в офисе через один коммутатор
• Центральный узел связи в небольшой серверной комнате
• Распределение сигналов VoIP-телефонии и LAN в одном шкафу
• Переоборудование старой системы - замена панели Cat5e на Cat6 без изменения стойки
• Кросс-соединение между этажами в здании класса C

Практические советы

• Перед монтажом промаркируйте кабели - это ускорит диагностику и обслуживание
• Используйте качественные кабели Cat6 с медными жилами - алюминий снижает надёжность
• Проверяйте целостность каждого соединения после обжима - используйте кабельный тестер
• Не перегружайте панель: максимальная нагрузка - 24 кабеля; лишние провода затрудняют вентиляцию
• При необходимости замены модуля - отключите питание оборудования и снимите patch-cord
• Для лучшей терморегуляции оставляйте свободное пространство вокруг панели в стойке
