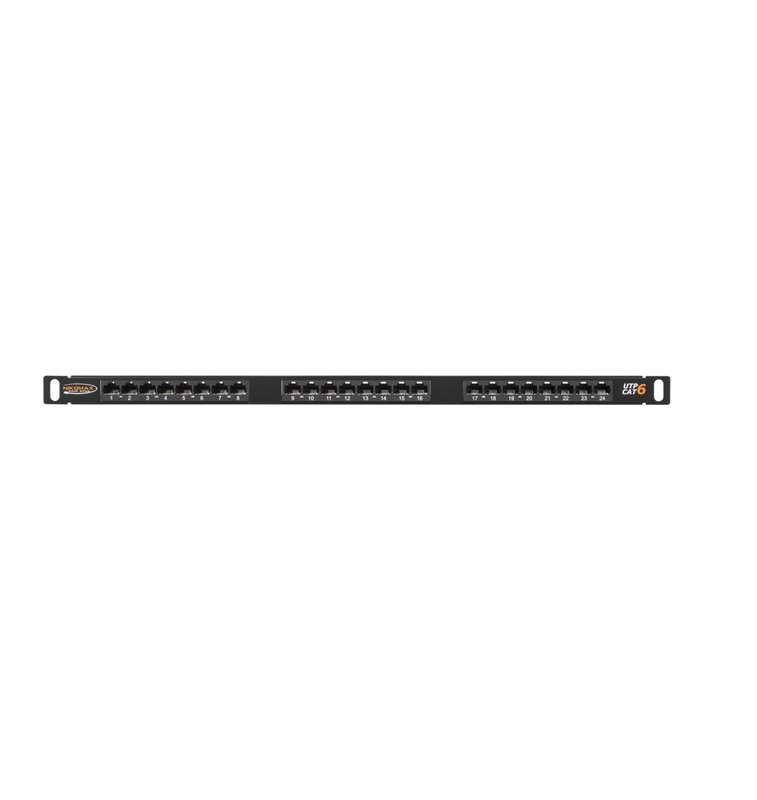

Панель 19'', 0,5U, 24 порта, Кат.6, RJ45/8P8C, неэкран., черная - NMC-RP24UE2-HU-BK NIKOMAX ЭКО14146

Патч-панель NIKOMAX nmc-rp24ue2-hu-bk - компактное устройство для организации сетевых соединений в 19-дюймовых стойках. Благодаря высокой плотности портов и встроенному органайзеру, она удобна для монтажа в условиях ограниченного пространства, например, в серверных или телекоммуникационных шкафах.

Назначение и область применения

Патч-панель NIKOMAX nmc-rp24ue2-hu-bk используется для коммутации и управления кабелями в структурированных кабельных системах (СКС). Она позволяет легко подключать и переключать устройства через patch-шнурки, не трогая основную проводку. Подходит для установки в дата-центрах, офисных сетях, IP-камерах, VoIP-системах и других средах, где важна компактность и быстрый доступ к портам.

Технические характеристики

• Категория: Cat.6 - обеспечивает передачу данных до 250 МГц, поддерживает Gigabit Ethernet и выше
• Количество портов: 24 × RJ45/8P8C - каждый порт соответствует стандарту для витой пары
• Размер установки: 19 дюймов - совместим с любыми стандартными 19-дюймовыми стойками
• Высота: 0.5 U - занимает минимальное место в стойке, повышает плотность размещения
• Тип экранирования: UTP (неэкранированная) - подходит для помещений с низким уровнем ЭМП
• Цвет: черный - устойчив к царапинам, хорошо сочетается с промышленным оборудованием
• Тип контактов: IDC 110/KRONE - позволяют фиксировать жилы кабеля без пайки, методом обжима
• Стандарты разводки: T568A и T568B - гибкая настройка под существующие схемы

Совместимость и монтаж

Патч-панель NIKOMAX nmc-rp24ue2-hu-bk монтируется на DIN-рейку, что делает её совместимой с большинством современных стоек и шкафов. Для установки достаточно защелкнуть панель на рейке - никаких болтов или инструментов не требуется. Кабели заводятся сзади, к контактам IDC, затем фиксируются обжимом. Передняя часть остаётся свободной для подключения patch-шнуров. Обратите внимание: посадочная глубина панели требует минимум 10–15 см свободного пространства сзади для прокладки кабелей.

Преимущества

• Высокая плотность: 24 порта на 0.5U - экономит место в стойке
• Встроенный органайзер - предотвращает запутывание кабелей, снижает риск повреждения
• Индивидуальная маркировка каждого порта - упрощает диагностику и обслуживание
• Быстрая замена - можно вынимать и менять без демонтажа всей стойки
• Надёжные IDC-контакты - обеспечивают долгий срок службы без потерь качества сигнала

Ограничения применения

• Не подходит для сред с высоким уровнем электромагнитных помех - из-за отсутствия экрана возможны помехи
• Требует аккуратной прокладки кабелей сзади - перегрузка или резкий изгиб может повредить контакты
• Не предназначен для настенного монтажа или использования вне шкафов - работает только в защищённой среде
• Не поддерживает PoE+ / PoE++ - хотя сама панель не ограничивает мощность, рекомендуется проверять совместимость используемых кабелей и активного оборудования

Примеры использования

• Серверный зал: подключение 24 серверов к коммутатору через одну панель
• Офисная сеть: организация рабочих мест с центральным коммутатором в шкафу
• IP-видеонаблюдение: сбор всех камер в одном месте для подключения к NVR
• Телефония: распределение VoIP-телефонов и аналоговых адаптеров

Практические советы

• Перед монтажом определитесь с порядком разводки (T568A или T568B) - соблюдайте единый стандарт по всей сети
• Используйте кабель Cat.6 или выше - Cat.5e не гарантирует полную пропускную способность
• Не затягивайте кабели слишком сильно - избыточное натяжение может деформировать контакты
• Обязательно проверьте целостность каждого порта тестером после монтажа
• Для частых изменений в сети выбирайте patch-шнуры с золотым покрытием контактов - они более износостойкие
• Патч-панель NIKOMAX nmc-rp24ue2-hu-bk не требует специального обслуживания, но периодически проверяйте состояние кабелей и контактов
