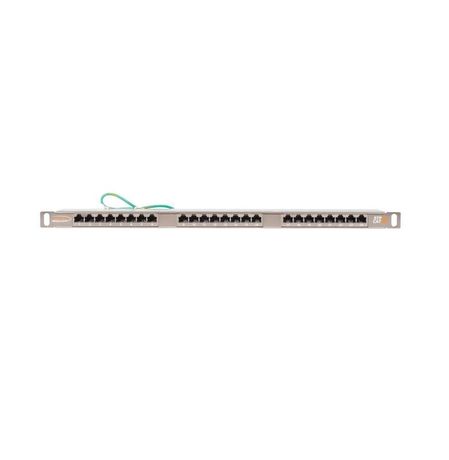

Панель 19'', 0,5U, 24 порта, Кат.6, RJ45/8P8C, экран., металлик - NMC-RP24SE2-HU-MT NIKOMAX ЭКО14152

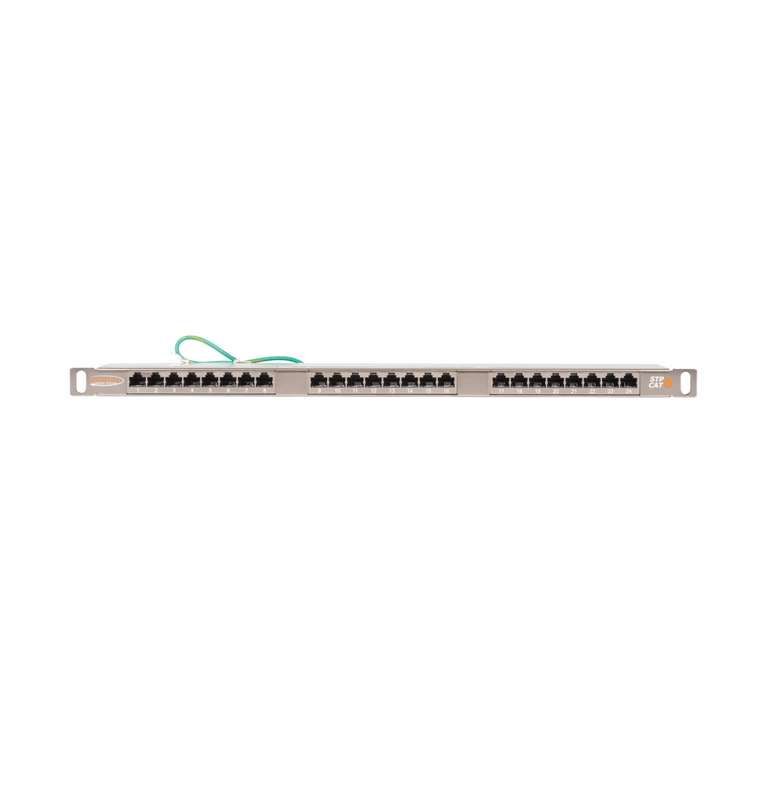

Патч-панель Nikomax NMC-RP24SE2-HU-MT - компактная панель с 24 портами Cat.6 для организации сетевой инфраструктуры в условиях ограниченного пространства. Подходит для установки в 19-дюймовые стойки, особенно там, где важна плотность размещения кабелей - например, в дата-центрах или серверных помещениях.

Назначение и область применения

Патч-панель NMC-RP24SE2-HU-MT используется для централизованного соединения сетевых кабелей в системах структурированной кабельной системы (СКС). Она позволяет легко переключать и обслуживать соединения между оборудованием - коммутаторами, маршрутизаторами, серверами - с помощью patch-кабелей. Применяется в дата-центрах, офисных сетях, телекоммуникационных шкафах, на производствах с высокой плотностью оборудования.

Технические характеристики

• Категория: Cat.6 - поддерживает скорость до 1 Гбит/с на расстоянии до 100 м, частота до 250 МГц
• Количество портов: 24 × RJ45 8P8C
• Размер: 19 дюймов, 0.5 U - экономит место в стойке
• Экран: полный (FTP) - каждый порт имеет индивидуальный экран, защищённый от внешних помех
• Коннекторы: IDC 110/KRONE - надёжное обжимание жил кабеля без пайки
• Схема обжима: T568A / T568B - совместима с любыми стандартами разводки
• Заземление: два винтовых клемма + 9-й контакт для дренажного провода; шины заземления с обеих сторон плат
• Корпус: стальной, гальванизированный никелем - повышает долговечность и электрический контакт со шкафом
• Цвет: металлик
• Монтаж: на DIN-рейку

Совместимость и монтаж

Патч-панель NMC-RP24SE2-HU-MT устанавливается в стандартные 19-дюймовые стойки и шкафы через DIN-рейку. Корпус имеет фиксирующие выступы, обеспечивающие устойчивое положение. Кабели подключаются с задней стороны: жилы вставляются в IDC-контакты с помощью обжимного инструмента. Передняя часть - для подключения patch-кабелей. Встроенный органайзер фиксирует кабели, предотвращая перегибы и запутывание. Обязательно используйте инструмент для обжима 110/KRONE - обычный обжимщик для RJ45 не подойдёт.

Безопасность и стандарты

Патч-панель соответствует требованиям Cat.6 (ISO/IEC 11801, TIA/EIA-568-B.2). Полный экран и гальванизация корпуса снижают уровень электромагнитных помех, что важно в средах с высокой плотностью аппаратуры. Надёжное заземление обеспечивает безопасную работу в условиях возможных скачков потенциала. Соответствует нормам безопасности для IT-инфраструктуры.

Преимущества

• Высокая плотность: 24 порта на 0.5U - вдвое меньше места, чем у аналогичных 1U-панелей
• Полный экран (FTP): минимизирует влияние внешних помех, сохраняет качество сигнала
• Надёжное заземление: два винта + дренажный контакт - исключает накопление статики
• Стальной корпус: прочнее пластиковых решений, лучше передаёт тепло и обеспечивает контракт с шасси
• Органайзер: упорядочивает кабели, уменьшает риск повреждения изгибами
• Поддержка двух стандартов: T568A и T568B - удобство при заменах и модификациях

Ограничения применения

• Не предназначен для прямого подключения к оборудованию - требует patch-кабелей
• Использование вне 19" стоек невозможно - монтаж только на DIN-рейку
• Не рекомендовано применение в условиях постоянного воздействия воды или агрессивных химикатов - хотя экран защищает от помех, герметизация отсутствует
• Обжим кабелей требует специального инструмента (для 110/KRONE); без него монтаж невозможен
• Частота 250 МГц - недостаточно для Cat.6a (500 МГц); не подходит для 10GBase-T на длинных участках (>55 м)

Примеры использования

• Центральное распределительное устройство в дата-центре - 24 порта на маленьком участке
• Серверный шкаф в офисе - быстрый доступ к каждому порту без лишнего объёма
• Производственные линии с контроллерами - устойчивая связь при наличии мощных двигателей рядом
• Филиалы банков - компактная и надёжная разводка в ограниченных помещениях

Практические советы

• Перед монтажом проверьте соответствие цветовой схемы (T568A/B) на всех этапах - от кабеля до коммутатора
• Используйте кабель Cat.6 (не Cat.5e) - иначе теряете преимущество 250 МГц
• Не перегибайте кабели внутри органайзера - радиус изгиба должен быть не менее 4× диаметра кабеля
• Проверяйте контакт заземления после установки: при плохом контакте возникают помехи даже при хорошем экране
• Для обслуживания - всегда отключайте питание оборудования перед заменой кабелей
• Артикулы NMC-RP24SE2-HU-MT и эко14152 - один и тот же продукт; при заказе указывайте любой из них
