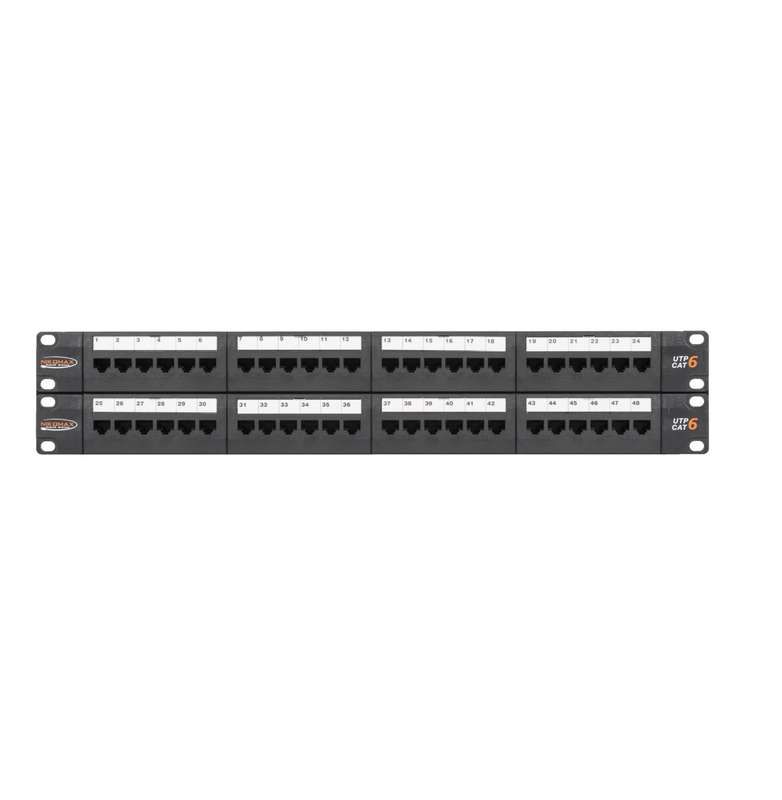

Панель 19'', 2U, 48 портов, Кат.6, RJ45/8P8C, неэкран., черная - NMC-RP48UE2-2U-BK NIKOMAX ЭКО14144

Патч-панель NIKOMAX NMC-RP48UE2-2U-BK - это неэкранированная коммутационная панель на 48 портов категории 6, предназначенная для организации проводной сети в 19-дюймовой стойке. Она обеспечивает надежное соединение сетевых устройств через patch-cords и поддерживает скорость передачи до 1 Гбит/с.

Назначение и область применения

Патч-панель NIKOMAX NMC-RP48UE2-2U-BK используется для централизованного распределения и переключения сетевых кабелей в системах структурированной кабельной системы (СКС). Подходит для установки в серверных помещениях, офисных центрах, телекоммуникационных шкафах и на производстве. Применяется там, где требуется частая переconfiguration сети - например, в центрах обработки данных, на производственных линиях или в зонах с множеством рабочих мест.

Технические характеристики

• Количество портов: 48 шт. (RJ45 / 8P8C)
• Категория: Cat.6 - поддерживает пропускную способность до 250 МГц и скорости до 1 Гбит/с
• Тип экранирования: UTP (неэкранированная) - подходит для сред с низким уровнем ЭМП
• Установочный размер: 19 дюймов, высота 2U
• Цвет: черный
• Тип контактных элементов: 110-style с цветовой маркировкой по стандартам T568A и T568B
• Поддержка инструментов: совместима с ножами типа KRONE для обжима жил
• Органайзеры: съемные, для упорядочивания входящих кабелей
• Маркировка: каждый порт имеет номер, есть дополнительные поля для этикеток

Совместимость и монтаж

Патч-панель NIKOMAX NMC-RP48UE2-2U-BK монтируется в стандартные 19-дюймовые стойки или шкафы с помощью крепежных уголков (в комплект не входят). Установка выполняется на фиксированные направляющие стойки - не требует DIN-рейки, указанное в характеристиках «DIN-рейка» является ошибкой. Кабели заходят сзади, подключаются к контактам 110 типа. Передняя часть доступна для подключения patch-cord’ов. Обязательно соблюдайте радиус изгиба кабеля не менее 4× диаметра кабеля при прокладке.

Безопасность и стандарты

Патч-панель соответствует требованиям стандарта ISO/IEC 11801 и TIA/EIA-568-B для категории 6. Все материалы соответствуют нормам горючести UL 94 V-2. Напряжение работы - до 250 В переменного тока. Температурный режим эксплуатации: от –10C до +60C.

Преимущества

• Высокая плотность портов - 48 портов в 2U, экономия места в стойке
• Цветовая маркировка контактов ускоряет монтаж и снижает риск ошибок при обжиме
• Съемные органайзеры позволяют легко менять маршруты кабелей без демонтажа панели
• Номера портов и метки для этикеток обеспечивают быстрое администрирование сети
• Поддержка KRONE-ножей повышает скорость и качество обжима при массовом монтаже

Ограничения применения

• Не подходит для сред с высоким уровнем электромагнитных помех - используйте экранированные аналоги (STP/FTP) при наличии мощных двигателей, сварочных аппаратов или радиопередатчиков рядом
• Не рассчитана на внешнюю установку - отсутствует защита от влаги и пыли (IP-класс не указан)
• Не рекомендуется применять с кабелями ниже категории 5e - возможна потеря характеристик
• Не поддерживает PoE++ (IEEE 802.3bt) выше 60 Вт - проверьте соответствие кабеля и разъемов нагрузке

Примеры использования

• Центральный коммутационный узел в офисе с 50+ рабочими точками
• Распределительная панель на производственной линии для связи PLC и HMI
• Шкаф управления в медицинском оборудовании для передачи данных между терминалами
• Объекты с частой перестановкой оборудования - школы, колл-центры, выставочные залы

Практические советы

• Перед монтажом проверьте длину кабелей - они должны доходить до панели без натяжения
• Используйте органайзеры для группировки кабелей по зонам (например, отделы, этажи)
• При обжиме кабелей на контактах 110 следите за порядком цветов - T568A/B должны быть одинаковыми на обоих концах
• Не затягивайте кабели слишком сильно - это может повредить внутренние пары и снизить качество сигнала
• Регулярно проверяйте маркировку портов - особенно после изменений в сети
• Эта модель - NIKOMAX NMC-RP48UE2-2U-BK - идеальна для замены старых панелей с меньшим количеством портов, когда нужна масштабируемость без увеличения занимаемого объема
