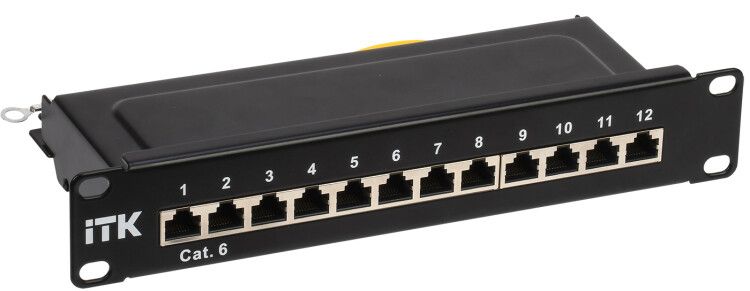

Патч-панель ITK 1U кат.6 STP 12 портов 10дюйм Dual IDC - PP12-1UC06S-D05-10 IEK

Патч-панель 1U категория 6 STP 12 портов 10 дюйм Dual IDC ITK - это компактное устройство для организации и коммутации экранированных кабелей категории 6 в серверных шкафах с конструкцией 10 дюймов. Артикул pp12-1uc06s-d05-10 обеспечивает надежное соединение в корпоративных и промышленных сетях с требованием к помехозащищенности.

Назначение и область применения

Патч-панель 1U категория 6 STP 12 портов 10 дюйм Dual IDC ITK используется для централизованного подключения кабелей от рабочих мест к сетевому оборудованию - коммутаторам, маршрутизаторам, серверам. Применяется в офисах, дата-центрах, производственных помещениях, где требуется стабильная работа Gigabit Ethernet и выше. Подходит для систем с большим числом информационных розеток, когда важно сохранить порядок и доступность соединений.

Технические характеристики

• Категория: Cat 6 - поддерживает скорость до 1 Гбит/с на расстоянии до 100 м, с запасом по качеству сигнала для 10GBase-T на коротких участках
• Экранирование: STP (экранированный) - каждый порт защищён металлическим экраном, снижает влияние внешних ЭМП
• Количество портов: 12 RJ45 - каждое гнездо предназначено для одного кабеля с коннектором
• Форм-фактор: 1U (44,45 мм высота) - совместима со стандартными серверными шкафами
• Способ крепления: 10-дюймовая система (254 мм) - фиксируется на вертикальных направляющих шкафа
• Тип контактов: Dual IDC - два слоя для подключения кабелей с двух сторон, позволяет уложить кабели сверху и снизу
• Цвет: черный - сочетается с большинством серверных решений
• Срок службы: 15 лет - рассчитана на многократные переподключения без потери качества связи

Совместимость и монтаж

Патч-панель 1U категория 6 STP 12 портов 10 дюйм Dual IDC ITK устанавливается исключительно в шкафы с конструкцией 10 дюймов (254 мм). Для монтажа используются болты и кронштейны, входящие в комплект. Кабели подключаются через разъёмы IDC - без пайки, с помощью обжимного инструмента. Цветовая и цифровая маркировка на задней стенке помогает точно определить пары при обжиме. Передняя панель имеет место для этикеток и нумерацию портов - удобно для документирования. Установка возможна только в горизонтальной плоскости, не допускается поворот устройства.

Безопасность и стандарты

• Соответствует UL 1863 - требования безопасности для коммутационных панелей
• ISO/IEC 11801:2002 - международный стандарт для телекоммуникационных кабельных систем
• TIA/EIA-568-B - американский стандарт на структурированные кабельные системы
• Кодировка проводников: T568A и T568B - совместима с любыми схемами обжима

Преимущества

• STP-экран снижает уровень наводок - особенно актуально рядом с силовыми кабелями или промышленным оборудованием
• Dual IDC - позволяет эффективно использовать пространство внутри шкафа, уменьшая перегибы кабелей
• Удобная маркировка - ускоряет диагностику и обслуживание сети
• 15-летний срок службы - снижает затраты на замену и ремонт
• Чёрный корпус - эстетично выглядит в современных серверных помещениях

Ограничения применения

• Не подходит для установки в стандартные 19-дюймовые шкафы - только в 10-дюймовые конструкции
• Не предназначен для открытой прокладки - требует защиты в шкафу
• Использование с неэкранированными кабелями (UTP) снижает эффект от STP-защиты
• Не рекомендуется применять в условиях постоянной влажности или температур ниже -10C без дополнительной теплоизоляции

Примеры использования

• Центральный узел в офисе с 100+ точками доступа - все кабели от рабочих мест подводят к этой патч-панели, затем к коммутаторам
• Производственный цех с автоматизированными станками - экранирование защищает сигнал от помех от двигателей и частотников
• Распределительный шкаф в жилом доме с IP-камерами и VoIP-телефонами - обеспечивает стабильную связь даже при высокой плотности кабелей

Практические советы

• Перед монтажом проверьте, что ваш шкаф имеет именно 10-дюймовую (254 мм) ширину - стандартные 19-дюймовые рамы не подходят
• Используйте инструмент для обжима IDC с регулировкой усилия - переусилие повредит контакты
• Обязательно используйте кабельный органайзер (если заказываете с ним) - он предотвращает перегиб и спутывание кабелей
• Подключайте кабели строго по цветовой схеме T568B - так легче найти ошибки при тестировании
• Не забудьте наклеить этикетки сразу после монтажа - экономит время при будущем обслуживании
