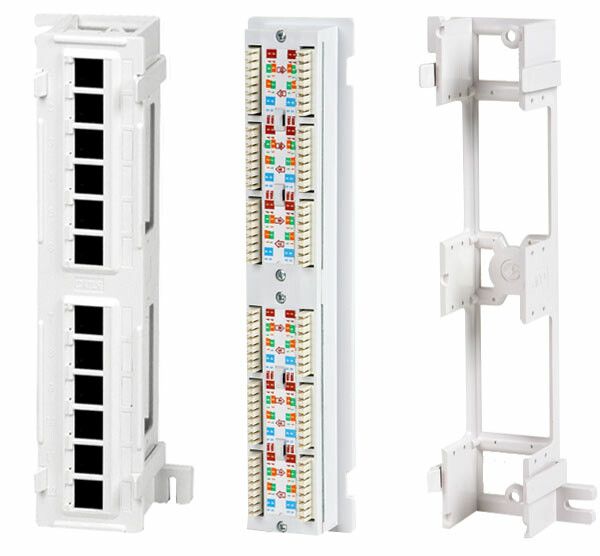

Патч-панель PPW-12-8P8C-C5e настенная, 12 портов RJ-45(8P8C), категория 5е, с подставкой | 15379 Hyperline

Патч-панель настенная 12 портов RJ45 (8P8C) категория 5е с подставкой от бренда Hyperline - компактное решение для организации сетевых соединений в офисах, серверных и телекоммуникационных шкафах. Устройство обеспечивает надёжную передачу данных до 1 Гбит/с и легко монтируется на стену или в 19-дюймовый стенд.

Назначение и область применения

Патч-панель настенная 12 портов RJ45 (8P8C) категория 5е с подставкой предназначена для централизованного коммутационного узла в локальных сетях Ethernet. Подходит для подключения компьютеров, IP-камер, телефонов VoIP, точек доступа Wi-Fi и другого оборудования, использующего витую пару. Настенное исполнение делает её удобной для малых помещений, где нет места для стоек. Применяется в офисах, учебных заведениях, небольших серверных и домашних сетях.

Технические характеристики

• Количество портов: 12 (RJ45, 8P8C)
• Категория: Cat.5e - поддерживает скорость до 1 Гбит/с на расстоянии до 100 м
• Исполнение: настенное, накладное
• Размер: 19 дюймов (стандартная высота 1U)
• Материал корпуса: АБС-пластик - прочный, огнестойкий, устойчивый к механическим повреждениям
• Цвет: черный
• Тип контактов: Dual IDC - снижают перекрестные помехи и обеспечивают стабильный контакт
• Маркировка: цветная и цифровая с обеих сторон (лицевая - для быстрого определения порта, тыльная - для правильной обжимки кабеля по T568A/B)
• Подставка: встроена - позволяет фиксировать панель на вертикальной поверхности без дополнительных кронштейнов

Совместимость и монтаж

Патч-панель настенная 12 портов RJ45 (8P8C) категория 5е с подставкой совместима с любыми патч-кордами стандарта Cat.5e и выше. Монтаж выполняется накладным способом: панель крепится к стене или панели с помощью саморезов через отверстия в основании. Для обжима кабелей используется ударный инструмент типа 110. Все контакты расположены сзади - после закрепления кабеля можно сразу проверить целостность соединения. Подставка обеспечивает устойчивость даже при частом подключении/отключении кабелей.

Безопасность и стандарты

Патч-панель соответствует стандартам ANSI/TIA/EIA-568-A Category 5e. Материал корпуса - АБС-пластик - соответствует требованиям по горючести и не выделяет токсичных веществ при нагреве. Цветовая кодировка контактов выполнена в соответствии с T568A и T568B - что исключает ошибки при сборке сети.

Преимущества

• Встроенная подставка - не требует дополнительных креплений для настенного монтажа
• Чёткая маркировка портов спереди и контактов сзади - минимизирует ошибки при обслуживании
• Dual IDC-контакты - обеспечивают более стабильный контакт и меньший уровень наводок
• Совместима с патч-кордами Hyperline - рекомендованная комбинация даёт максимальную пропускную способность
• Компактный формат 1U - экономит место в ограниченном пространстве

Ограничения применения

• Не предназначен для наружной установки - отсутствует защита от влаги и пыли (IP-класс не указан)
• Не подходит для сред с высокими уровнями ЭМИ - не имеет экранирования
• Максимальная длина кабеля между устройствами - 100 метров; при превышении возможна потеря скорости
• Не рассчитана на частые переподключения под нагрузкой - не является коммутатором

Примеры использования

• Объединение 12 рабочих мест в офисе через один сетевой коммутатор
• Центральный узел для IP-камер в небольшом здании
• Распределение сигнала от модема к принтерам, телефонам и IoT-устройствам
• Локальная сеть в мастерской, где требуется стационарное подключение станков с контроллерами

Практические советы

• Перед монтажом проверьте, чтобы посадочные отверстия под панель совпадали с вашим креплением - размер 19 дюймов - стандарт, но не все стены имеют подходящий проём
• При обжиме кабелей соблюдайте порядок цветов T568A или T568B - смешивание схем вызывает сбои связи
• Используйте только качественные патч-корды Cat.5e или выше - дешевые аналоги снижают эффективность всей системы
• На участках с высокой плотностью кабелей оставляйте радиус изгиба не менее 4× диаметра кабеля - это предотвращает повреждение жил
• Патч-панель настенная 12 портов RJ45 (8P8C) категория 5е с подставкой от Hyperline лучше всего работает в сочетании с другими продуктами этой же серии - так достигается согласованность всех элементов сети
