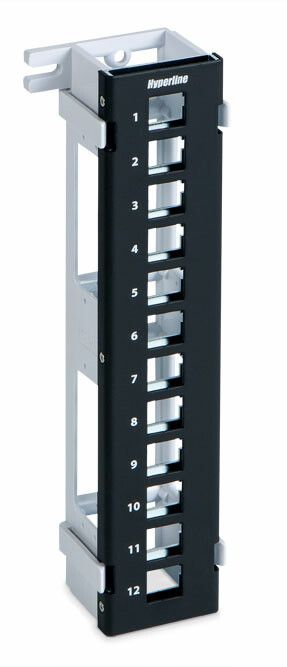

Патч-панель Hyperline 37788 - это настенная модульная панель на 12 портов, предназначенная для установки модулей Keystone Jack. Подходит для организации сетевых соединений в офисах, серверных комнатах и на рабочих местах, где требуется компактное и надёжное распределение кабелей.

Назначение и область применения

Патч-панель Hyperline 37788 используется для централизованного подключения и управления сетевыми кабелями через модули Keystone Jack. Она позволяет легко переключать, тестировать или заменять соединения без демонтажа всей системы. Применяется в локальных сетях, системах IP-телефонии, видеонаблюдения и других задачах, требующих чёткой маршрутизации кабелей.

Технические характеристики

• Количество портов: 12
• Тип разъёмов: совместима с модулями Keystone Jack
• Установочный размер: 19 дюймов (стандартная рамка для стоек и настенных панелей)
• Тип монтажа: настенный, накладной
• Материал корпуса: сталь, окрашенная в чёрный цвет
• Количество постов: 12
• Способ крепления: винтовое крепление к стене

Совместимость и монтаж

Патч-панель Hyperline 37788 принимает любые стандартизованные модули Keystone Jack - RJ45, RJ11, F-type и другие. Модули устанавливаются заподлицо, что исключает выступание и повышает эстетичность. Для удобства монтажа предусмотрена подставка (скоба 89D): она фиксирует панель на стене и даёт доступ к задней части модулей без лишних усилий. Панель можно монтировать как вертикально, так и горизонтально - гибкость установки снижает требования к пространству.

Преимущества

• Чёткая цифровая нумерация портов - номера расположены вертикально, что упрощает поиск нужного порта даже при ограниченном освещении.
• Площадки для дополнительной маркировки позволяют помечать порты этикетками, цветными метками или рукописным текстом - удобно при сложных схемах подключения.
• Прочная стальная конструкция обеспечивает долговечность и устойчивость к механическим нагрузкам.
• Подставка 89D снижает риск повреждения кабелей при частых подключениях и ускоряет работу монтажника.

Ограничения применения

• Не предназначена для наружной установки - отсутствует защита от влаги и пыли (не имеет IP-рейтинга).
• Требует предварительного монтажа на твёрдую поверхность (бетон, деревянную плиту, металлический профиль); не подходит для гипсокартона без усиления.
• Работает только с модулями Keystone Jack; несовместима с другими типами разъёмов, например, с прямыми RJ45-разъёмами без модулей.

Примеры использования

• Организация сети в офисе: все компьютеры, телефоны и принтеры подключаются к этой панели, которая затем связана с коммутатором в шкафу.
• Система видеонаблюдения: камеры с Ethernet-выходом подключаются к панели, а сигнал передаётся на NVR через один кабель.
• Образовательные учреждения: панель служит точкой распределения для учебных классов, где каждый стол имеет собственный сетевой порт.

Практические советы

• Перед монтажом проверьте, чтобы глубина стены или ниша соответствовала толщине панели - она не утопается, а крепится накладным способом.
• Используйте винты подходящего размера (обычно M4–M5) и анкера для бетона/кирпича. Для гипсокартона установите внутренние усилители.
• При прокладке кабелей за панелью оставляйте свободный изгиб (минимум 15 см) - это продлит срок службы провода и упростит замену модулей.
• Запишите назначение каждого порта сразу после монтажа - использование площадок для маркировки экономит время при обслуживании.
• Патч-панель Hyperline 37788 не требует специального инструмента - достаточно отвертки и плоскогубцев для установки модулей.
