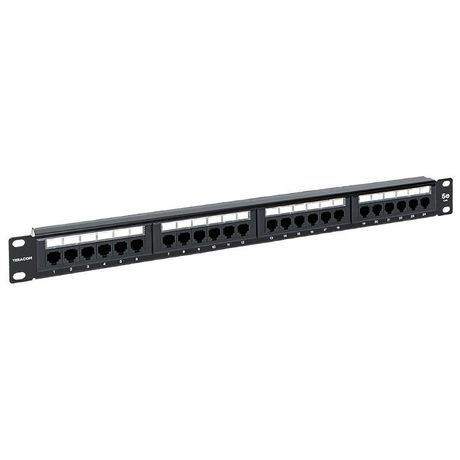

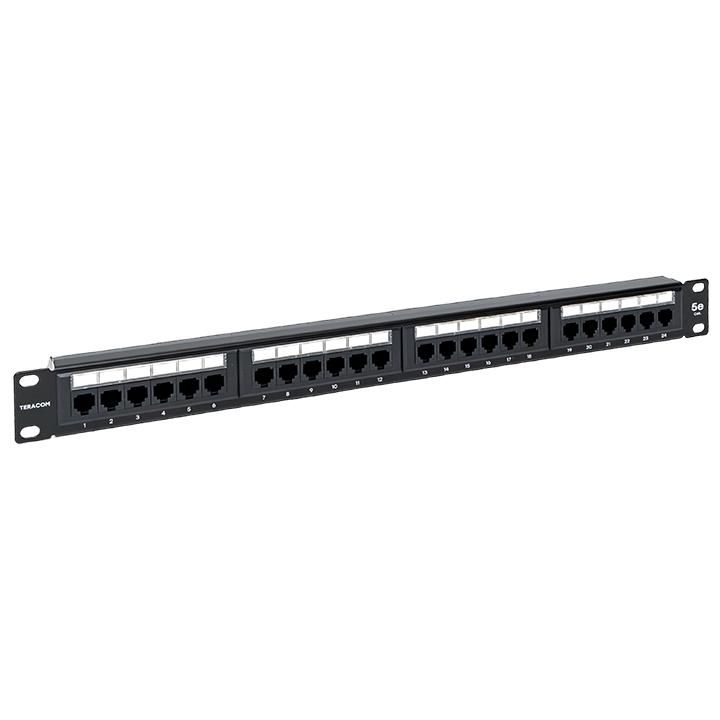

Патч-панель TERACOM 19'' Cat.5E 1U неэкранирован UTP 24 порта RJ-45 110 IDC с органайзером | TRC-PPNL-5EUTP-C1U24 EKF

Патч-панель TERACOM EKF TRC-PPNL-5EUTP-C1U24 - это компактное устройство для организации проводки в телекоммуникационных шкафах. Она позволяет надёжно завершить кабели Cat.5E и легко коммутировать их с оборудованием, сохраняя порядок и доступность всех соединений.

Назначение и область применения

Патч-панель TERACOM EKF TRC-PPNL-5EUTP-C1U24 используется для терминализации витых пар кабелей в структурированных кабельных системах (СКС). Её применяют для подключения кабелей от информационных розеток к коммутаторам, маршрутизаторам и другому активному оборудованию. Подходит для офисов, центров обработки данных, учебных заведений и любых помещений, где требуется организованная и масштабируемая локальная сеть.

Технические характеристики

• Количество портов: 24 (RJ45)
• Категория передачи: Cat.5E - поддерживает скорость до 1 Гбит/с на расстоянии до 100 м
• Тип кабеля: UTP (неэкранированный витый пар)
• Метод терминализации: 110 IDC - зачистка и фиксация жил кабеля через контактную планку
• Высота: 1 U (стандартная для стоек 19")
• Цвет корпуса: черный
• Подходящий диаметр жилы кабеля: 22–26 AWG (соответствует типичным кабелям Cat.5E/Cat.6)
• Покрытие контактов RJ45: золотое напыление - повышает долговечность и снижает сопротивление

Совместимость и монтаж

Патч-панель TERACOM EKF TRC-PPNL-5EUTP-C1U24 устанавливается в стандартную 19-дюймовую стойку. Монтаж осуществляется с помощью крепёжных уголков, входящих в комплект. Каждый порт имеет номер и цветовую маркировку согласно TIA/EIA-568B - это ускоряет и минимизирует ошибки при обжиме кабелей. Для подключения используются кабели с коннекторами RJ45 (патч-корды) и кабели с необжатыми концами, которые запрессовываются в IDC-контакты с помощью специального инструмента (не входит в комплект).

Особенности конструкции

• Интегрированный органайзер для управления кабелями - предотвращает перегибы и спутывание
• Площадки для маркировки каждого порта - позволяют четко обозначить назначение соединения
• Цифровая нумерация портов (1–24) - упрощает поиск и диагностику
• Раздельные секции для входных и выходных кабелей - обеспечивают чёткую визуальную изоляцию

Преимущества

• Высокая плотность размещения: 24 порта в 1U - оптимально для ограниченного пространства
• Надёжные соединения благодаря золотому напылению контактов и качественной технологии IDC
• Удобство обслуживания: можно менять патч-корды без трогания основных кабелей
• Экономия портов активного оборудования: все соединения проходят через патч-панель, а не напрямую к коммутатору

Ограничения применения

• Не подходит для экранированных кабелей (STP, FTP) - отсутствует заземление и экран
• Не предназначен для работы вне помещения - не имеет защиты от влаги и пыли (IP-класс не указан)
• Требуется профессиональный инструмент (IDC-клещи) для монтажа - нельзя установить вручную
• Максимальная частота - до 100 МГц; для Gigabit+ требований лучше использовать Cat.6A

Примеры использования

• Центральный щит в офисном здании - подключение всех рабочих мест к серверу
• Оборудование в серверной - связь между коммутаторами и точками доступа
• Аудио-визуальные системы - подключение IP-камер, интеркомов, динамиков
• Школьные и университетские компьютерные классы - организация сети по этажам

Практические советы

• Перед монтажом проверьте соответствие диаметра жил кабеля (22–26 AWG) - слишком толстые или тонкие жилы могут плохо фиксироваться
• Используйте органайзер для прокладки кабелей сверху и снизу - так снизится нагрузка на контакты
• Маркируйте каждый порт сразу после монтажа - это сэкономит время при диагностике
• Не затягивайте патч-корды слишком сильно - это может деформировать разъём RJ45
• Проверяйте целостность соединений тестером после сборки - особенно важно при большом количестве портов
