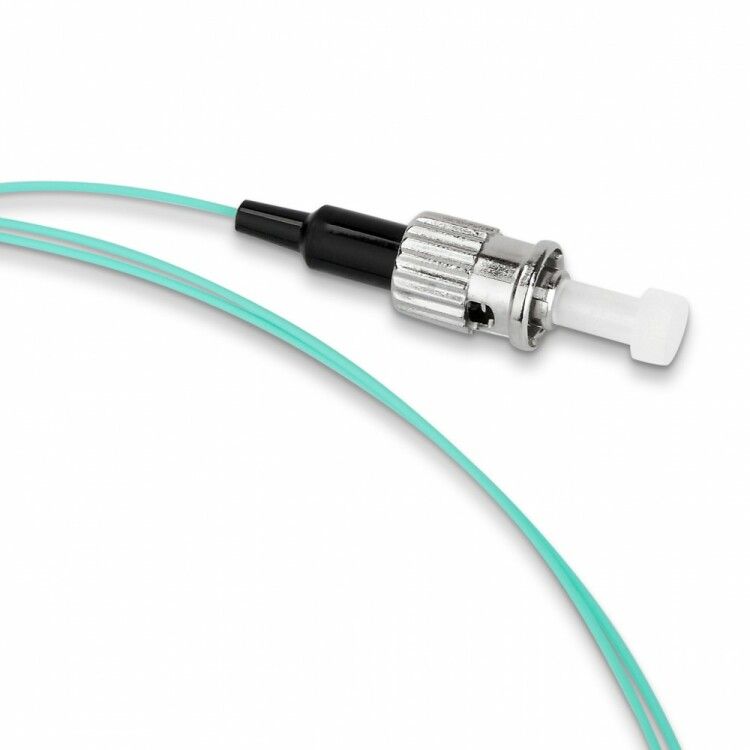

Пигтейл FPT-B9-503-ST/PR-1M-LSZH-AQ волоконно-оптический MM 50/125 (OM3), ST, 1 м, LSZH | 37989 Hyperline

Пигтейл волоконно-оптический MM 50/125 (OM3) ST 1 м LSZH от бренда Hyperline - это односторонне оконцеванный оптический кабель для соединения оборудования с фибер-патч-панелями в локальных сетях и системах передачи данных. Кабель выполнен на основе многомодового волокна OM3, что обеспечивает высокую пропускную способность на расстояниях до 300 метров.

Назначение и область применения

Пигтейл используется для подключения активного оборудования - коммутаторов, серверов, маршрутизаторов - к оптическим панелям или муфтовым коробкам. Применяется в локальных сетях (LAN), системах FTTH, телекоммуникационных узлах и центрах обработки данных. Подходит там, где требуется надёжное и быстрое подключение без необходимости терминирования на месте.

Технические характеристики

• Тип волокна: многомодовое (MM), размер ядра 50/125 мкм
• Категория: OM3 - поддерживает скорость до 10 Гбит/с на расстоянии до 300 м
• Длина: 1 метр - оптимальна для внутренних соединений в шкафах и панелях
• Тип разъёма: ST - круглый, поворотный зажим, совместим с большинством старых и средних систем
• Оболочка: LSZH (низкое выделение дыма и газов при горении) - безопасна для закрытых помещений
• Количество жил: одна - для однополосной передачи сигнала
• Цвет: голубой - соответствует стандарту TIA-598 для многомодового волокна
• Материал разъёма: металл - прочная конструкция, устойчивая к механическому износу

Совместимость и монтаж

Пигтейл MM 50/125 (OM3) ST 1 м LSZH совместим с любыми устройствами и панелями, оснащёнными портом ST. Для установки достаточно вставить разъём в соответствующий адаптер на панели и зафиксировать его поворотом на 45°. Конец кабеля без разъёма подлежит терминированию (например, спайке или механическому соединению) в распределительном щите. Учитывайте, что ST-разъёмы не подходят для современных SFP+ модулей - требуют переходник или патч-корд с другим типом коннектора.

Безопасность и стандарты

Материал оболочки LSZH соответствует требованиям IEC 60754-2 и IEC 61034-2 - снижает риск распространения пламени и токсичности дыма при возгорании. Это делает пигтейл допустимым для использования в помещениях с повышенными требованиями к пожарной безопасности: офисах, медицинских учреждениях, метро, общественных зонах.

Преимущества

• Стандарт OM3 гарантирует высокую пропускную способность для Gigabit Ethernet и выше
• Металлический корпус ST-коннектора увеличивает срок службы при частых подключениях
• LSZH-изоляция позволяет использовать изделие в плотных кабельных трассах без риска для людей
• Голубой цвет легко отличить от других типов волокон - снижает вероятность ошибки при обслуживании
• Фиксированная длина 1 м минимизирует лишнюю длину кабеля внутри шкафа - удобнее для организации

Ограничения применения

• Не предназначен для работы на расстояниях более 300 м - для больших дистанций нужна SM-система
• ST-разъём уступает по популярности LC и SC - возможны сложности с поиском совместимых адаптеров в новых системах
• Не подходит для подключения напрямую к SFP/SFP+ модулям - требуется переходник или патч-корд
• Одиночная жила требует обязательного терминирования второго конца - нельзя использовать как готовый патч-корд

Примеры использования

• Подключение оптического коммутатора к патч-панели в серверной комнате
• Завершение волокна в распределительной коробке на этаже в сети FTTH
• Создание ответвления от основного оптического кабеля в промышленной автоматизации
• Замена повреждённого участка в существующей сети с использованием уже установленных ST-портов

Практические советы

• Перед монтажом проверьте, чтобы разъём ST был чистым - грязь на торце волокна вызывает потери сигнала
• Не перегибайте кабель радиусом менее 30 мм - это может повредить волокно и снизить качество связи
• Убедитесь, что ваша панель имеет ST-адаптеры; если нет - рассмотрите замену на LC-совместимые модели
• При групповой прокладке используйте кабельные каналы с маркировкой - голубой цвет помогает быстро найти нужный пигтейл
• Этот пигтейл - не замена патч-корда. Он требует доработки на противоположном конце - планируйте это при проектировании системы
