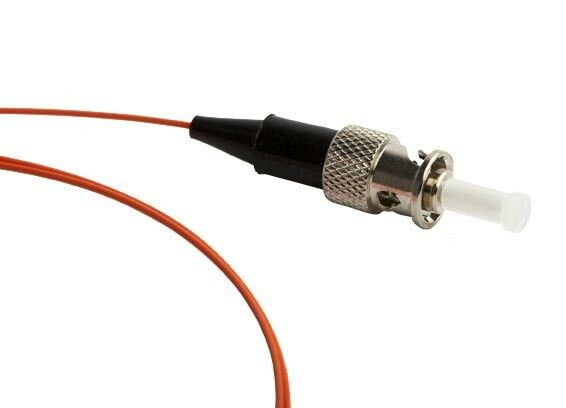

Пигтейл FPT-B9-62-ST/PR-1M-LSZH-OR волоконно-оптический MM 62.5/125, ST, 1 м, LSZH | 27868 Hyperline

Пигтейл волоконно-оптический MM 62.5/125 ST 1 м LSZH от бренда Hyperline - это одиночный оптический переходник с разъёмом ST на одном конце, предназначенный для соединения оптоволоконного кабеля с активным оборудованием. Подходит для установки в локальных сетях, FTTH и телекоммуникационных узлах.

Назначение и область применения

Пигтейл волоконно-оптический MM 62.5/125 ST 1 м LSZH используется для подключения оптического кабеля к портам коммутаторов, маршрутизаторов, медиаконвертеров и другому оборудованию с интерфейсом ST. Он применяется там, где требуется надёжное и быстрое соединение без необходимости терминализации кабеля на месте. Часто встречается в распределительных щитах, серверных помещениях и точках доступа FTTH.

Технические характеристики

• Тип волокна: многорежимное (MM), размер ядра 62,5 мкм / оболочка 125 мкм - подходит для передачи на расстояния до 500 метров при скоростях до 1 Гбит/с
• Длина кабеля: 1 метр - оптимальна для внутренних соединений в шкафах и панелях
• Тип разъёма: ST - круглый, штыревой, с винтовым фиксатором; совместим с большинством старых и средних систем ВОЛС
• Оболочка: LSZH (низкое выделение дыма и газов при горении) - безопасна для закрытых помещений, соответствует требованиям пожарной безопасности
• Материал разъёма: металл - обеспечивает прочную механическую фиксацию и долгий срок службы
• Цвет: оранжевый - стандартизированная цветовая маркировка для многомодового волокна
• Количество жил: одна - одноволоконный вариант, предназначен для односторонней передачи сигнала (Tx/Rx требуют пары таких пигтейлов)

Совместимость и монтаж

Пигтейл волоконно-оптический MM 62.5/125 ST 1 м LSZH совместим с любым устройством, имеющим порт ST. Для монтажа необходимо:

• Подготовить оптический кабель с подходящими параметрами (62,5/125, многомодовый)
• Запитать кабель через распределительную коробку или панель с терминалом SC/LC/FC, затем подключить пигтейл к этому терминалу
• Убедиться, что разъём ST плотно зафиксирован поворотом колпачка - он не зажимается, а ввинчивается
• Не перегибать кабель радиусом менее 30 мм - это снижает качество передачи сигнала

Безопасность и стандарты

Материал оболочки LSZH соответствует нормам IEC 60754-2 и IEC 61034-2 - минимальное выделение токсичных веществ и дыма при возгорании. Это делает пигтейл безопасным для использования в офисах, школах, больницах и других закрытых помещениях. Соответствие стандартам на многомодовое волокно - OM1 (ISO/IEC 11801).

Преимущества

• Готовый к использованию продукт - не требует терминализации на объекте
• Металлический корпус разъёма ST увеличивает износостойкость при частых подключениях
• LSZH-оболочка позволяет использовать пигтейл в местах с повышенными требованиями к пожарной безопасности
• Стандартный оранжевый цвет ускоряет визуальную идентификацию типа волокна при обслуживании сети

Ограничения применения

• Не подходит для длинных трасс - многомодовое волокно 62,5/125 имеет высокие потери на расстоянии более 500 м
• Не рекомендован для новых проектов - современные системы чаще используют Singlemode и LC-разъёмы
• Только один разъём - для двунаправленной связи нужен второй пигтейл (пара Tx+Rx)
• Не работает с разъёмами FC, SC, LC - адаптеры необходимы для перехода между типами

Примеры использования

• Подключение оптического кабеля от стеновой панели к медиаконвертеру в серверном шкафу
• Соединение волоконного кабеля с SFP-модулем в коммутаторе Cisco или Huawei с помощью переходника ST-LC
• Финальное подключение в FTTH-узле, где кабель от абонента оканчивается на ST-порт
• Ремонт или модернизация старой локальной сети, сохранившей разъёмы ST

Практические советы

• Перед подключением всегда проверяйте чистоту торца разъёма - грязь вызывает значительные потери сигнала
• Используйте защитные крышки на свободных разъёмах - предотвращают загрязнение и царапины
• При замене оборудования учитывайте, что ST - устаревающий стандарт; планируйте переход на LC в будущих проектах
• Для двухканального соединения (например, Gigabit Ethernet) вам потребуется два пигтейла: один для TX, другой для RX
• Пигтейл волоконно-оптический MM 62.5/125 ST 1 м LSZH от Hyperline - хорошее решение для восстановления работоспособности существующих систем, но не для масштабирования
