Разъем телекоммуникационный F-соединитель для кабеля RG-6, 19 мм | 05-4003-4-9 PROconnect MEET

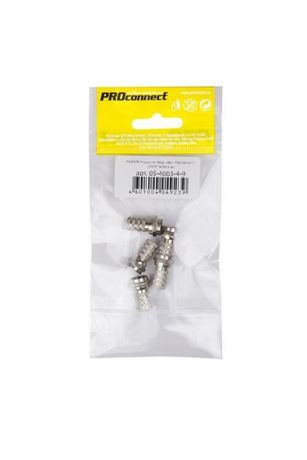

Разъем телекоммуникационный F-соединитель для кабеля RG-6, 19 мм, 5 штук - это надежный штекер для подключения коаксиального кабеля RG-6 к телевизионному и видеоборудованию. Бренд PROCONNECT и артикул 05-4003-4-9 обеспечивают совместимость с распространёнными системами спутникового и кабельного TV.

Назначение и область применения

Разъем телекоммуникационный F-соединитель для кабеля RG-6, 19 мм, 5 штук используется для подключения коаксиального кабеля с волновым сопротивлением 75 Ом к устройствам: телевизорам, ресиверам, модемам, антенным усилителям и другому оборудованию, работающему с RF-сигналом. Подходит для установки в домашних сетях, многоквартирных зданиях, на объектах с кабельным TV, IP-TVD и спутниковым приемом.

Технические характеристики

• Тип кабеля: RG-6 - оптимальный выбор для передачи сигнала на расстояния до 100 метров без значительных потерь
• Тип соединителя: F-прессуемый - фиксируется путём накручивания гильзы, без пайки и специнструмента
• Импеданс: 75 Ом - стандартизированное сопротивление для телевизионных и видеосистем
• Тип контакта: Папа (штекер) - вставляется в гнездо оборудования, центральный контакт - это жила кабеля
• Тип разъема: Штекер - активный элемент, который подключается к входу устройства
• Цвет: Серебристый - цвет никелированной поверхности, не влияет на работу
• Диаметр кабеля: 19 мм - соответствует стандартному внешнему диаметру RG-6
• Количество в упаковке: 5 штук - хватает для нескольких точек подключения

Совместимость и монтаж

Разъем телекоммуникационный F-соединитель для кабеля RG-6, 19 мм, 5 штук совместим с любым коаксиальным кабелем типа RG-6, имеющим внешний диаметр около 19 мм. Монтаж не требует пайки или дорогостоящего инструмента:

1. Снимите внешнюю изоляцию кабеля на 10–12 мм, чтобы оголить оплётку
2. Аккуратно отогните оплётку назад, не повреждая фольгу
3. Обрежьте внутреннюю изоляцию так, чтобы центральная жила выступала на 3–4 мм
4. Наденьте корпус разъема на кабель, затем введите кабель в основание разъема
5. Закрутите гильзу рукой до плотного прилегания - проверьте, чтобы оплётка была равномерно зажата

Убедитесь, что центральная жила не перегнута и не задевает оплётку - это предотвращает замыкание и потери сигнала.

Безопасность и стандарты

Разъем выполнен из никелированного металла - обеспечивает антикоррозийную стойкость и долговечность. Соответствует требованиям к импедансу 75 Ом, используемым в телекоммуникациях по стандартам IEC 61169-1. Нет открытых токоведущих частей - безопасен при работе под напряжением в слаботочных цепях.

Преимущества

• Нет лишнего контакта - центральная жила кабеля работает как штекер, снижая число переходов и потери сигнала
• Не нужен паяльник - монтаж возможен даже без профессионального инструмента
• Высокая герметичность - плотное прилегание гильзы к оплётке минимизирует попадание влаги
• Никелированная поверхность - устойчив к окислению, особенно важна во влажных условиях
• Пятиштучная упаковка - удобна для запаса, ремонта или массовой установки

Ограничения применения

• Не подходит для кабелей других типов (например, RG-59, RG-11) - отличаются по диаметру и конструкции
• Не рассчитан на высокую механическую нагрузку - не рекомендуется использовать там, где кабель часто изгибается или подвергается растяжению
• Не предназначена для подключения к силовым цепям - только для сигналов низкого уровня (TV, SAT, CCTV)
• Не является водонепроницаемым - при наружной установке требуется дополнительная герметизация (термоусадка, бандаж)

Примеры использования

• Подключение спутниковой антенны к ресиверу в квартире
• Разводка кабельного TV внутри дома от распределительной коробки к телевизорам
• Присоединение камеры наблюдения с коаксиальным выходом к DVR
• Замена поврежденного разъема на старом кабеле в офисе или на даче

Практические советы

• Перед монтажом всегда проверяйте диаметр кабеля - он должен точно соответствовать 19 мм, иначе разъем будет болтаться или не закрутится
• Не допускайте, чтобы центральная жила торчала слишком долго - более 5 мм увеличивает риск повреждения при вставке в оборудование
• После сборки проверьте контакт: легкий проворот разъема вокруг кабеля говорит о плохой фиксации - переустановите
• Для наружной установки используйте термоусадочные трубки или герметик на основе силикона - продлит срок службы
• Этот разъем - часть серии PROCONNECT; если вам нужны аналоги, ищите те же артикулы 05-4003-4-9 или REXANT с теми же параметрами
