РАЗЪЁМ гнездо TV без пайки Белый PROCONNECT | 05-2043-2 MEET

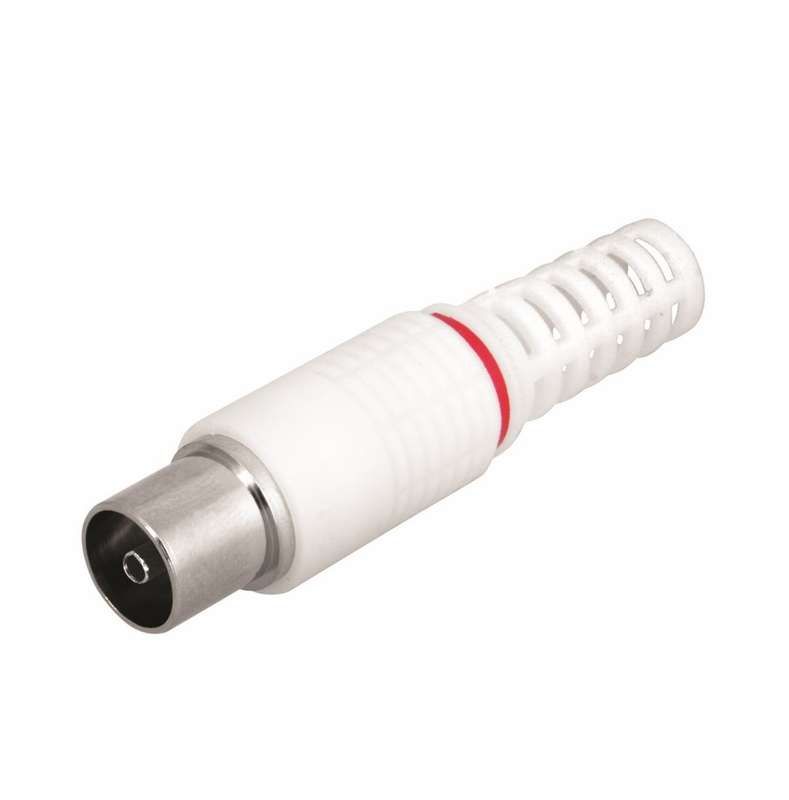

Разъем гнездо TV без пайки белый (артикулы etm05-2043-2 и 05-2043-2) от брендов REXANT и PROCONNECT - это быстромонтируемый соединитель для телевизионного кабеля RG 6, обеспечивающий надежный контакт без пайки. Подходит для установки в домашних, офисных и промышленных системах эфирного, спутникового и кабельного ТВ.

Назначение и область применения

Разъем гнездо TV без пайки белый используется для подключения антенного или коаксиального кабеля RG 6 к телевизорам, приставкам, модемам и другим устройствам приема сигнала. Предназначен для работы с эфирным, спутниковым и кабельным телевидением. Особенно удобен там, где требуется частая перестановка оборудования или ограниченное время на монтаж - например, при обслуживании многоквартирных домов, настройке IPTV или ремонте антенных сетей.

Технические характеристики

• Тип разъема: штекер (папа) - вставляется в гнездо на устройстве
• Импеданс: 75 Ом - соответствует стандарту для телевизионных систем
• Способ подключения: винтовое зажимное соединение - без пайки и специальных инструментов
• Тип кабеля: RG 6 - оптимальная совместимость с распространёнными телевизионными кабелями
• Цвет корпуса: белый - визуально отличается от серых/черных аналогов, упрощает идентификацию
• Материал контактов: никелированная сталь - устойчив к окислению и коррозии
• Материал колпачка: белая пластиковая оболочка с амортизатором-“хвостом”

Совместимость и монтаж

Разъем гнездо TV без пайки белый совместим с кабелем RG 6 любого производителя. Для монтажа достаточно:

1. Снять внешнюю изоляцию кабеля на 8–10 мм
2. Аккуратно расправить экран (оплетку) и зафиксировать её под винтом
3. Вставить центральный проводник до упора
4. Закрутить винт до плотного контакта - не переусердствовать!

Не требует паяльника, обжимного инструмента или флюса. Монтаж занимает 1–2 минуты. Амортизатор “хвост” предотвращает перегиб кабеля у основания разъема - снижает риск повреждения внутреннего проводника.

Безопасность и стандарты

Разъем соответствует требованиям к импедансу 75 Ом, применяемым в телевизионных системах. Никелирование контактов обеспечивает долговечную работу при температуре от –20C до +60C. Не содержит свинца и других запрещённых веществ согласно RoHS. Однако не предназначен для наружной установки без защиты от осадков - IP-класс не указан, значит, не рассчитан на открытые участки.

Преимущества

• Экономия времени: нет необходимости паять - идеально для массового монтажа
• Удобство повторного подключения: можно демонтировать и переустанавливать без потери качества
• Защита от помех: качественный экранирующий контакт минимизирует интерференцию
• Долговечность: никелированные контакты не теряют проводимости при длительном использовании
• Гибкость кабеля: амортизирующий “хвост” продлевает срок службы кабеля

Ограничения применения

• Не подходит для кабелей типа RG 59, RG 11 или других с другим диаметром - возможен плохой контакт
• Не рекомендован для постоянного использования на улице - отсутствует герметизация
• Не предназначена для высоких мощностей - только для слаботочных телевизионных сигналов
• Винтовое соединение менее надежно, чем обжимное, при вибрациях - не использовать в движущихся механизмах

Примеры использования

• Подключение спутниковой антенны к ресиверу в квартире
• Монтаж кабеля от комнатной антенны к телевизору
• Обслуживание кабельного ТВ в жилых комплексах
• Настройка системы видеонаблюдения с коаксиальным выходом
• Временные подключения на выставках, презентациях, в студиях

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен точно подходить под 7,5–8 мм (стандарт RG 6)
• Не допускайте, чтобы экран (оплетка) замыкал на центральный проводник - это вызывает потерю сигнала
• Затягивайте винт рукой, не используйте плоскогубцы - легко пережать контакт
• Если кабель часто изгибается, выбирайте разъемы с длинным “хвостом” - этот модель его имеет
• Для лучшего контакта в условиях повышенной влажности протрите контакты изопропиловым спиртом перед установкой
• Разъемы REXANT и PROCONNECT (etm05-2043-2) взаимозаменяемы - можно смешивать в одной сети
