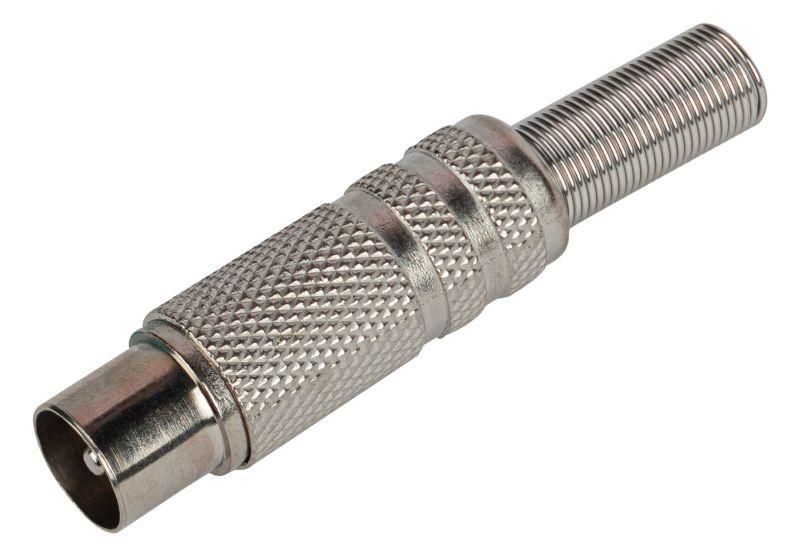

Разъем R-TV01 штекер TV c пружиной никель | Б0048302 ЭРА

Разъем R-TV01 штекер TV с пружиной никель - это надежный соединитель для коаксиальных кабелей RG-6, предназначенный для подключения антенн, спутниковых приемников и кабельного ТВ. Бренд ЭРА предлагает этот разъем в исполнении штекер с никелевым покрытием и винтовым зажимом, обеспечивая устойчивый контакт и простую установку даже без опыта.

Назначение и область применения

Разъем R-TV01 штекер TV с пружиной никель используется для подключения коаксиального кабеля RG-6 к устройствам телевизионной сети: телевизорам, приставкам, модемам, спутниковым ресиверам и антенным усилителям. Подходит для эфирного, кабельного и спутникового телевидения. Применяется в жилых домах, офисах, многоквартирных зданиях и на объектах с распределенной системой ТВ-сигнала.

Технические характеристики

• Тип изделия: разъем
• Тип контакта: штекер (папа) - выступающий элемент для вставки в гнездо
• Тип разъема: TV - совместим с стандартными F-разъемами
• Тип кабеля: RG-6 - оптимальная совместимость с распространённым типом коаксиального кабеля
• Импеданс: 75 Ом - соответствует требованиям телевизионных систем
• Способ подключения: винтовой зажим + обжим - позволяет закрепить центральную жилу и экран без пайки
• Материал корпуса: металл - повышает механическую прочность и экранирует помехи
• Количество выходов: 1 - однополюсный разъем
• Цвет: никель - антикоррозийное покрытие, улучшает долговечность и внешний вид

Совместимость и монтаж

Разъем R-TV01 штекер TV с пружиной никель совместим с любым коаксиальным кабелем типа RG-6 и стандартными F-гнездами на оборудовании. Монтаж выполняется в три шага:

1. Подготовьте конец кабеля: зачистите изоляцию, оставив около 10–12 мм центральной жилы и 15–20 мм оплетки;
2. Заведите кабель в разъем до упора - пружина автоматически фиксирует оплетку;
3. Закрутите винт, плотно прижимая центральную жилу к контакту внутри разъема.

Не требуется паяльник, обжимные клещи или другие специнструменты. Установка занимает менее минуты.

Безопасность и стандарты

Разъем R-TV01 штекер TV с пружиной никель соответствует требованиям к импедансу 75 Ом, применяемым в телевизионных сетях. Никелевое покрытие предотвращает окисление контактов, снижая риск потери сигнала. Конструкция не содержит опасных материалов и безопасна для использования в бытовых условиях.

Преимущества

• Удобство монтажа - не нужен паяльник, достаточно отвертки или плоскогубцев для затяжки винта
• Стабильный контакт - металлический корпус и пружинный механизм обеспечивают надежное экранирование
• Защита от коррозии - никелевое покрытие сохраняет проводимость даже во влажной среде
• Высокая ремонтопригодность - можно легко заменить при повреждении без перепайки всей линии

Ограничения применения

• Не подходит для кабелей других типов (например, RG-59, RG-11) - отличаются по диаметру и конструкции
• Не рекомендован для частого демонтажа - многократные вставки могут ослабить пружинный контакт
• Не является герметичным - не следует использовать в открытых уличных условиях без дополнительной защиты

Примеры использования

• Подключение спутниковой антенны к ресиверу в квартире
• Присоединение кабельного ТВ-провода к телевизору в офисе
• Замена поврежденного разъема на входе в многоквартирный дом
• Монтаж временных соединений при тестировании оборудования

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен точно соответствовать RG-6 (диаметр ~6,8 мм)
• Не перетягивайте винт - это может повредить центральную жилу или внутреннюю изоляцию
• Если сигнал слабый, проверьте качество обжима: центральная жила должна быть полностью введена в контакт, а оплетка - плотно прижата пружиной
• Для улицы используйте разъем R-TV01 в сочетании с термоусадочным колпачком или герметичной крышкой
• Артикул б0048302 от ЭРА - один из самых популярных вариантов среди монтажников благодаря простоте и надежности
