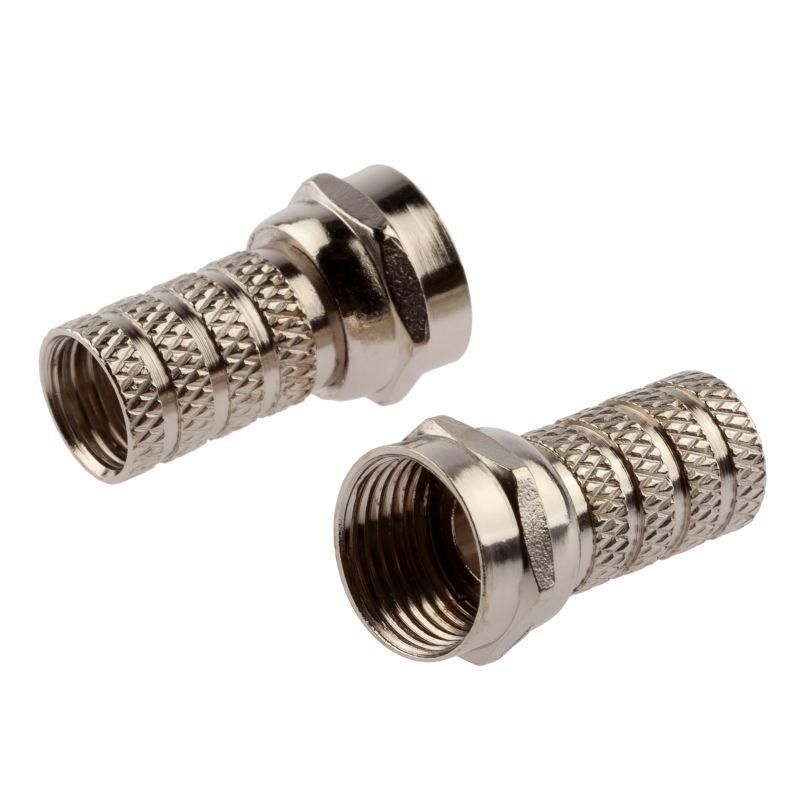

Разъем Simple RS-F-6-2 для кабеля RG-6 2 шт ЭРА Б0048286

F-разъем для кабеля RG-6 RS-F-6-2 от ЭРА предназначен для надежного подключения коаксиального кабеля RG-6 к телевизионному и видеоборудованию. Этот штекер обеспечивает минимальную потерю сигнала благодаря прямому контакту с центральной жилой кабеля и используется там, где важна стабильность передачи TV- и спутникового сигнала.

Назначение и область применения

F-разъем для кабеля RG-6 RS-F-6-2 применяется для подключения коаксиальных кабелей с волновым сопротивлением 75 Ом к оборудованию: телевизорам, ресиверам, спутниковым приемникам, усилителям сигналов и другим устройствам антенной системы. Подходит для домашних и профессиональных установок - от квартирных антенн до распределительных сетей в многоквартирных зданиях.

Технические характеристики

• Тип разъема: F-штекер (папа)
• Совместимый кабель: RG-6
• Импеданс: 75 Ом - соответствует стандартам телевизионных систем
• Способ подключения: накручивание (винтовое крепление на оплетку кабеля)
• Тип контакта: центральный контакт - сама жила кабеля, без переходника
• Материал корпуса: никель - устойчив к коррозии и механическим повреждениям

Совместимость и монтаж

RS-F-6-2 совместим только с кабелем RG-6. Для правильного монтажа необходимо:

• Подготовить конец кабеля: зачистить внешнюю изоляцию на 10–12 мм, чтобы обнажить оплетку и центральную жилу;
• Загнуть оплетку назад, не перегибая её;
• Убедиться, что центральная жила выступает на 3–4 мм - она будет контактировать напрямую с разъемом;
• Надеть разъем на кабель и плотно закрутить его рукой, затем подтянуть гаечным ключом до упора - не переусердствуйте, чтобы не деформировать резьбу.

Не используйте этот разъем с кабелями типа RG-59 или RG-11 - они имеют другой диаметр и не обеспечивают герметичного соединения.

Безопасность и стандарты

RS-F-6-2 соответствует требованиям к импедансу 75 Ом, применяемым в аналоговых и цифровых телевизионных системах. Разъем не имеет защиты от воды или пыли - не предназначается для открытого монтажа вне помещений без дополнительной герметизации.

Преимущества

• Отсутствие внутреннего переходника - центральная жила кабеля напрямую контактирует с разъемом, снижая потери сигнала;
• Никелевое покрытие обеспечивает долгий срок службы даже при частых подключениях;
• Простая и быстрая установка без пайки или специального инструмента;
• Стандартный размер резьбы - совместим со всеми распространенными входами на телевизорах и декодерах.

Ограничения применения

• Не подходит для кабелей других типов (например, RG-59, RG-11);
• Не является водонепроницаемым - требует защиты при использовании на улице;
• Не рекомендован для высокочастотных систем выше 3 ГГц - ограниченная полоса пропускания RG-6;
• Не предназначен для многожильных проводов или силовой нагрузки - только для слаботочных RF-сигналов.

Примеры использования

• Подключение спутникового ресивера к антенне через кабель RG-6;
• Присоединение кабеля от комнатной антенны к телевизору;
• Обустройство распределительной сети в многоквартирном доме между этажами;
• Замена старого разъема после повреждения или окисления контактов.

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен точно соответствовать RG-6 (обычно 6,8–7,2 мм);
• Если кабель слишком мягкий, предварительно подложите под оплетку фланцевый элемент (кольцо-уплотнитель), чтобы избежать проскальзывания;
• После монтажа протестируйте соединение - плохой контакт проявляется помехами или отсутствием сигнала;
• Для наружного монтажа используйте термоусадочные трубки или герметик вокруг основания разъема;
• RS-F-6-2 от ЭРА - одноразовый компонент; при демонтаже разъем часто деформируется - лучше заменить его новым.
