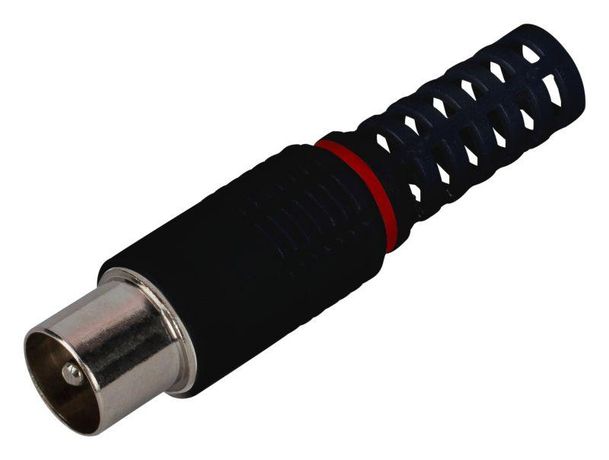

Разъем R-TV05 штекер TV без пайки цвет чёрный | Б0048306 ЭРА

Разъем R-TV05 штекер TV без пайки цвет чёрный от бренда ЭРА - это компактный коаксиальный разъем для быстрого подключения антенного кабеля RG 6 без пайки. Подходит для эфирного, спутникового и кабельного ТВ, легко устанавливается даже без опыта.

Назначение и область применения

Разъем R-TV05 штекер TV без пайки цвет чёрный используется для подключения коаксиального кабеля RG 6 к телевизионным устройствам: телевизорам, приставкам, модемам, антеннам. Применяется в домашних условиях, на дачах, в офисах и при монтаже систем спутникового и кабельного ТВ. Предназначен исключительно для передачи сигнала высокой частоты с импедансом 75 Ом.

Технические характеристики

• Тип: штекер (мужской разъем)
• Подключение: винтовое - центральный проводник зажимается винтом, экран фиксируется корпусом
• Тип кабеля: RG 6 (диаметр около 6–7 мм)
• Импеданс: 75 Ом - совместим с телевизионными стандартами
• Количество выходов: один (не делитель, не тройник)
• Цвет: черный - устойчивый к выцветанию пластик корпуса
• Материал контактов: медная основа с никелированием для защиты от окисления

Совместимость и монтаж

Разъем R-TV05 штекер TV без пайки цвет чёрный совместим только с коаксиальным кабелем типа RG 6. Не подходит для более тонких кабелей (например, RG 59) или более толстых (RG 11). Монтаж выполняется в три шага:

1. Снимите внешнюю изоляцию кабеля на 10–12 мм, оставив плетеный экран и центральную жилу.
2. Загните экран назад, чтобы он не мешал; центральная жила должна выступать на 3–4 мм.
3. Вставьте кабель в разъем до упора и затяните винт - он плотно прижмет жилу, обеспечивая контакт.

Не требуется паяльник, термоусадка или специнструмент. Подходит для одноразового монтажа - после сборки разъем нельзя демонтировать без повреждения.

Безопасность и стандарты

Разъем соответствует требованиям к импедансу 75 Ом, применяемым в телевизионной технике. Не имеет сертификатов IP или взрывозащиты - не предназначен для открытого монтажа на улице без дополнительной герметизации. Не рекомендован для использования в средах с повышенной влажностью без защиты от воды.

Преимущества

• Быстрая установка - не нужна пайка, достаточно отвертки
• Надежный контакт благодаря механическому зажиму центральной жилы
• Удобство для новичков - не требует профессиональных навыков
• Стандартный размер - совпадает с большинством входов ТВ-приборов
• Черный цвет маскирует следы эксплуатации и лучше сочетается с современным оборудованием

Ограничения применения

• Не предназначена для многократного подключения/отключения - срок службы ограничен одной установкой
• Не работает с кабелями других типов (RG 59, RG 11, LMR-400 и др.)
• Не защищён от влаги - при использовании на улице необходимо дополнительно закрывать разъем герметиком или колпачком
• Не подходит для мощных радиопередатчиков или сетей с высокой нагрузкой - только для сигналов ТВ и IPTV

Примеры использования

• Подключение антенны к телевизору в квартире
• Монтаж спутникового приемника на крыше дома (с последующей герметизацией)
• Обустройство кабельного ТВ в офисном помещении
• Замена поврежденного разъема на старом кабеле без замены всей линии

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен точно подходить под RG 6 (обычно 6–7 мм)
• Не перетягивайте винт - это может сломать внутренний контакт или деформировать жилу
• Если кабель слишком мягкий, предварительно подложите под него небольшую трубочку из ПВХ для усиления
• Для уличного монтажа используйте защитный колпачок или термоусадку поверх разъема R-TV05 штекер TV без пайки цвет чёрный
• Храните запасные экземпляры - они часто нужны при ремонте или расширении сети ТВ
