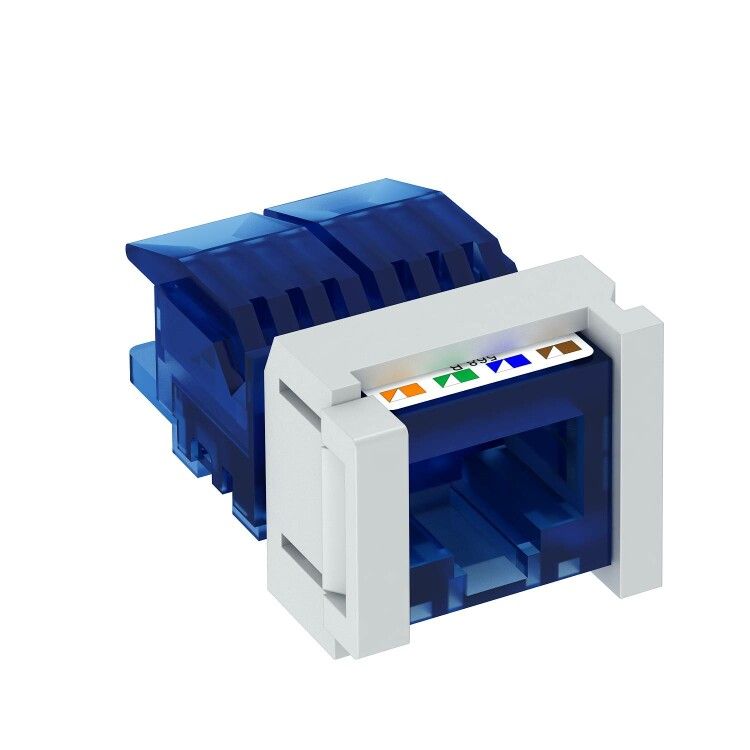

Разъем RJ45 кат.6 Snap-In (ASM-C6 S) | 6117349 OBO Bettermann

Разъем RJ45 категория 6 Snap-In неэкранированный (UTP) от OBO BETTERMANN (арт. ASM-C6 S, арт. 6117349) - это надежный модуль для подключения сетевых устройств в локальных сетях. Он предназначен для монтажа в стандартизированные панели и рамки, обеспечивает стабильную передачу данных до 1 Гбит/с и совместим с большинством распространенных систем кабельной разводки.

Назначение и область применения

Разъем RJ45 категория 6 Snap-In неэкранированный (UTP) используется для подключения Ethernet-устройств - компьютеров, телефонов, камер, коммутаторов и других сетевых решений. Применяется в офисах, учебных заведениях, жилых домах и промышленных объектах там, где требуется высокая скорость передачи данных без необходимости экранирования. Установка осуществляется в панели и рамки, соответствующие стандартам TIA/EIA-568-B.

Технические характеристики

• Категория: Cat 6 - поддерживает частоту до 250 МГц и скорость передачи до 1 Гбит/с
• Тип: UTP (неэкранированный) - подходит для сред с низким уровнем ЭМИ
• Формат: гнездовое соединение RJ45 - совместим с обычными витой парой и patch-кордами
• Крепление: Snap-In - фиксация без инструментов, защелкивается в монтажной рамке
• Защита: в комплекте пылезащитный колпачок - предохраняет контакты при неиспользовании
• Материал контактов: фосфористая бронза с золотым покрытием - устойчивость к окислению и долгий срок службы

Совместимость и монтаж

Разъем RJ45 категория 6 Snap-In неэкранированный (UTP) устанавливается исключительно в специализированные монтажные системы:

• Суппорт MTM 2C и MTM 3C
• Монтажная пластина MPR2 2C
• Монтажные рамки MTGE2 2C, MTGE2 15 2C, MTGE2 F 2C

Установка происходит путём вставки модуля в рамку до щелчка - фиксация обеспечивается защёлками на корпусе. Для подключения проводов используйте стандартную раскладку T568A или T568B. Инструкция по монтажу в комплекте содержит наглядные схемы обжима.

Безопасность и стандарты

Разъем соответствует требованиям международного стандарта ISO/IEC 11801 и TIA-568.2-D для категории 6. Все материалы сертифицированы на соответствие RoHS. Напряжение изоляции - более 500 В постоянного тока. Работает при температуре от –10C до +60C.

Преимущества

• Быстрая установка благодаря механизму Snap-In - экономия времени при монтаже
• Высокая надёжность контактов - минимизация потерь сигнала даже при длительной эксплуатации
• Интеграция в единую систему OBO BETTERMANN - совместимость с другими элементами кабельной инфраструктуры
• Закрывающийся колпачок - снижает риск загрязнения контактов во время строительных работ

Ограничения применения

• Не предназначена для установки вне монтажных рамок - самостоятельное крепление невозможно
• Не подходит для сред с высоким уровнем электромагнитных помех - для таких условий нужен STP или FTP вариант
• Не рассчитана на внешнюю эксплуатацию - отсутствует защита IP, нельзя использовать на улице
• Поддерживает только медные кабели CAT 6 и ниже - не работает с оптоволокном

Примеры использования

• Подключение рабочих мест в офисе через стеновые розетки
• Создание точек доступа для VoIP-телефонии
• Монтаж в серверных шкафах с использованием монтажных плат MPR2
• Обустройство сети в образовательных учреждениях - классы, лаборатории, библиотеки

Практические советы

• Перед установкой проверьте, что ваша монтажная система совпадает с перечисленными в описании - не все рамки подходят
• При обжиме кабеля соблюдайте порядок цветов - неверная схема вызывает потерю связи
• Не вынимайте колпачок заранее - он защищает контакты от пыли и повреждений до момента подключения
• Для тестирования после монтажа используйте кабельный анализатор - это гарантирует соответствие категории 6
• Если планируете многочисленные подключения - выбирайте наборы с запасом колпачков и рамок
