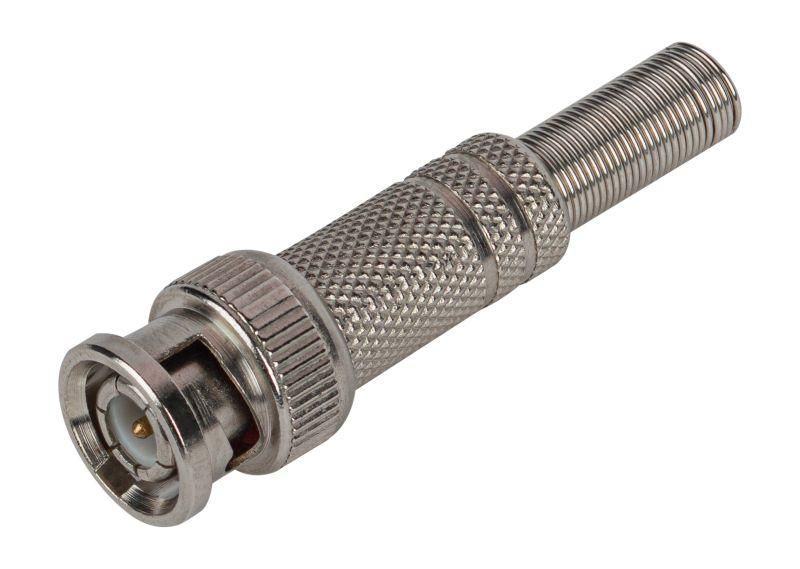

Разъем Simple RS-BNC02 штекер BNC под винт с пружиной металл | Б0048313 ЭРА

Разъем BNC штекер под винт с пружиной металл RS-BNC02 - надежный соединитель для коаксиальных кабелей в системах видеонаблюдения и телекоммуникаций. Бренд ЭРА обеспечивает совместимость с популярными устройствами, а артикул RS-BNC02 указывает на специфическую конструкцию с винтовым креплением и пружинным контактным узлом.

Назначение и область применения

Разъем BNC штекер под винт с пружиной металл RS-BNC02 используется для подключения коаксиального кабеля к оборудованию, требующему передачи видео- и RF-сигналов. Подходит для видеокамер, регистраторов, мониторов, антенн и других радиоэлектронных устройств. Применяется в системах видеонаблюдения, спутниковой связи, тестовом оборудовании и промышленной автоматизации.

Технические характеристики

• Тип разъема: BNC - байонетная фиксация с быстрым защелкиванием
• Тип контакта: Штекер (папа) - выступающий центральный контакт
• Способ подключения: Винтовое соединение - центральная жила крепится винтом, оплетка обжимается корпусом
• Импеданс: 75 Ом - оптимизирован для передачи аналогового видео и сигналов CCTV
• Тип кабеля: RG-6 - поддерживается кабель с внешним диаметром до 7 мм
• Материал корпуса: Металл - прочный, экранирующий, устойчив к механическим воздействиям
• Цвет: Серебристый - классический цвет металлических компонентов

Совместимость и монтаж

RS-BNC02 совместим с коаксиальными кабелями типа RG-6, RG-59 и другими с аналогичным внешним диаметром (до 7 мм). Для монтажа необходимо:

• Зачистить кабель: удалить изоляцию, оставив центральную жилу и оплетку
• Вставить центральную жилу в винтовой зажим и затянуть винт
• Обжать оплетку кабеля через металлический кожух разъема
• Защелкнуть разъем в гнездо устройства поворотом на ¼ оборота

Не используйте кабели с диаметром более 7 мм - это может повредить механизм обжима или нарушить герметичность.

Безопасность и стандарты

Разъем BNC штекер под винт с пружиной металл RS-BNC02 соответствует требованиям к импедансу 75 Ом, что гарантирует минимальные потери сигнала в аналоговых системах. Конструкция не имеет сертификатов взрывозащиты - не применяйте в опасных средах. Нет защиты от влаги - не рекомендован для открытых установок без дополнительного корпуса.

Преимущества

• Надежное винтовое крепление - исключает отслоение центральной жилы при вибрации
• Металлический корпус - эффективно экранирует помехи, снижает уровень шума
• Пружинный контакт - обеспечивает стабильный электрический контакт даже при частых подключениях
• Удобство сборки - не требуется обжимной инструмент, достаточно отвертки

Ограничения применения

• Не подходит для кабелей с диаметром свыше 7 мм - риск повреждения или плохого контакта
• Не предназначена для работы во влажной среде - отсутствует IP-защита
• Не использовать в высокочастотных системах выше 4 ГГц - возможны потери сигнала
• Не совместим с кабелями 50 Ом при точных измерениях - хотя технически возможно подключение, это снижает качество передачи

Примеры использования

• Подключение камеры наблюдения к DVR/NVR через кабель RG-6
• Соединение антенны с приемником в системе спутникового TV
• Тестирование оборудования в лаборатории с использованием осциллографа
• Монтаж видеопередатчиков в промышленных условиях

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен точно попадать в допуск 7 мм
• Не перетягивайте винт - это может сломать центральный контакт
• После сборки проверьте контакт: легкое покачивание кабеля не должно вызывать скачки сигнала
• Для длительной эксплуатации на улице - помещайте разъем в герметичный бокс
• RS-BNC02 от ЭРА хорошо сочетается с другими изделиями серии - можно собирать однородные системы
