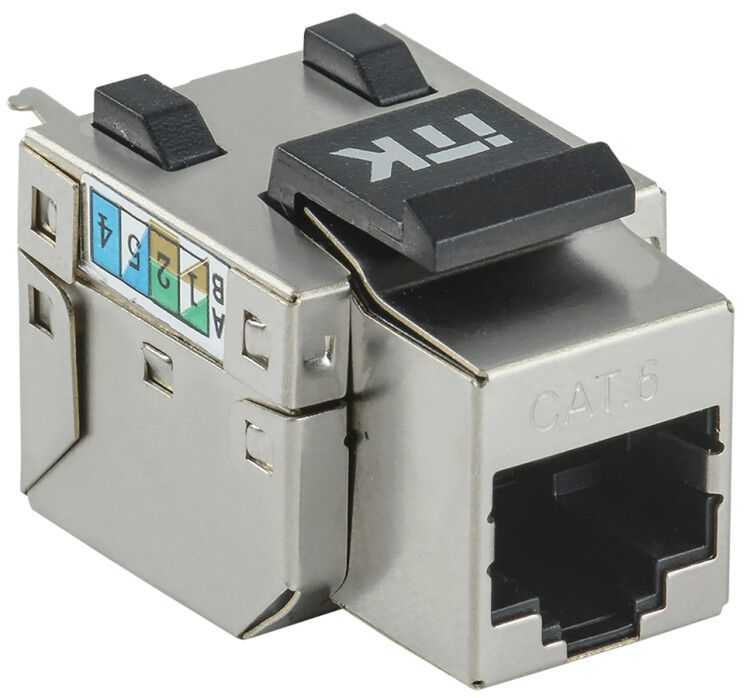

Модуль Keystone Jack кат. 6 FTP 110 IDC 90 град. розет. | CS1-1C06F-11 ITK IEK

Модуль Keystone Jack категории 6 FTP 110 IDC 90 градусов для розетки от ITK (IEK), артикул cs1-1c06f-11, предназначен для надёжного подключения сетевых кабелей в офисных и промышленных системах связи. Его экранированная конструкция обеспечивает устойчивую передачу данных на скоростях до 250 МГц даже в условиях электромагнитных помех.

Назначение и область применения

Модуль используется для сборки настенных и напольных розеточных панелей, позволяя подключить компьютер, телефон, IP-камеру или другое оборудование через Ethernet-кабель. Подходит для создания локальных сетей в офисах, центрах обработки данных, учебных заведениях и на производстве. Устанавливается внутрь стандартных модульных коробок и лицовых пластин с форматом Keystone.

Технические характеристики

• Категория: Cat 6 - поддерживает скорость передачи до 1 Гбит/с при расстоянии до 100 метров
• Тип разъёма: RJ45 8P8C - совместим со всеми стандартными Ethernet-шнурами
• Экранирование: FTP (фольга + оплетка) - защищает сигнал от внешних ЭМИ и взаимных помех между проводами
• Способ подключения: 110 IDC - контактная система для обжима жил кабеля без пайки
• Угол выхода: 90 градусов - позволяет удобно выводить кабель перпендикулярно поверхности, экономя место
• Сечение кабеля: AWG 22–24 - подходит для типичных медных кабелей UTP/FTP с диаметром жил 0,5–0,6 мм
• Цвет: серый - соответствует стандартной цветовой гамме сетевой аппаратуры
• Гарантия: 12 месяцев

Совместимость и монтаж

Модуль совместим со всеми стандартными Keystone-панелями и коробками от ITK (IEK) и других производителей, имеющими одинаковый форм-фактор. Для установки требуется специальный инструмент - обжимной клещ с насадкой 110 IDC. Кабель заводится в корпус, жилы фиксируются в контактах путём нажатия инструмента - звуковой щелчок сигнализирует об успешном обжиме. Подходит для круглых кабелей с наружным диаметром до 7 мм. После монтажа модуль легко вставляется в панель до характерного щелчка.

Безопасность и стандарты

Модуль соответствует требованиям TIA/EIA-568-B.2 и ISO/IEC 11801 для категории 6. Все материалы соответствуют нормам RoHS. Экранирование снижает риск возникновения помех, что важно для работы рядом с силовым оборудованием. Напряжение изоляции рассчитано на безопасную работу в бытовых и коммерческих сетях.

Преимущества

• Фольгированная экранная защита повышает стабильность сигнала в помещениях с высокой плотностью оборудования
• Угол 90° уменьшает нагрузку на кабель при частых перемещениях шнура
• Контакты 110 IDC обеспечивают долговечное соединение без необходимости пайки
• Серый цвет легко сочетается с другими элементами телекоммуникационной системы
• Стандартный форм-фактор позволяет заменить старые модули без переделки панели

Ограничения применения

• Не подходит для подключения кабелей с сечением меньше AWG 24 или больше AWG 22 - возможен плохой контакт или повреждение контактов
• Требуется обязательное использование специального инструмента; попытки обжима плоскогубцами или отверткой приведут к отказу
• Не предназначен для наружной установки или помещений с повышенной влажностью без дополнительной защиты корпуса
• Не работает с коаксиальными или телефонными кабелями - только с витой парой типа Cat 6

Примеры использования

• Подключение ПК к сети в офисной зоне через стеновую розетку
• Обустройство точек доступа Wi-Fi-роутеров в серверных шкафах
• Подключение видеонаблюдения - IP-камеры с PoE питанием
• Сборка распределительных панелей в школах, больницах и производственных цехах

Практические советы

• Перед монтажом проверьте, чтобы кабель был именно Cat 6 или выше - использование Cat 5e снизит эффективность всей системы
• При обжиме соблюдайте порядок цветов (T568A или T568B) - он должен быть единым во всём канале
• Не допускайте перегибов кабеля ближе чем на 5 см от модуля - это нарушает экранирование и увеличивает потери сигнала
• Если вы используете кабель с фольгированным экраном, обязательно заземлите экран на стороне коммутационного оборудования
• Артикул cs1-1c06f-11 от ITK (IEK) идеально сочетается с другими продуктами серии ITK для унифицированной системы
