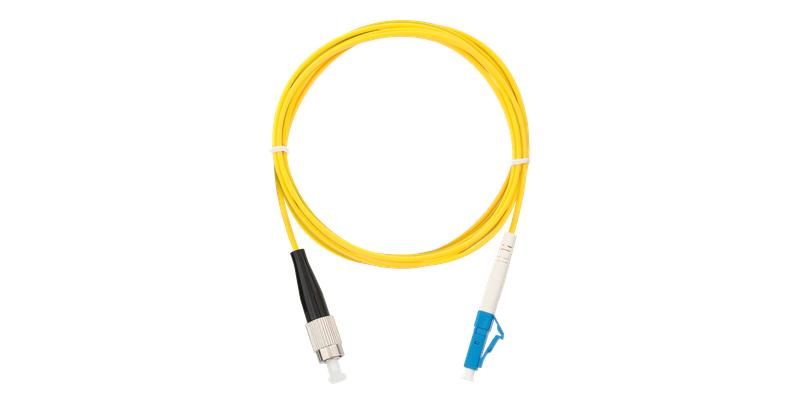

Шнур волоконно-оптический переходной одномод. 9/125мкм стандарта OS2 FC/UPC-LC/UPC одинарный LSZH нг(A)-HFLTx 2мм желт. 15м NIKOMAX NMF-PC1S2C2-FCU-LCU-015

Шнур волоконно-оптический переходной одномод. 9/125 мкм стандарта OS2 FC/UPC-LC/UPC одинарный LSZH нг(A)-HFLTx 2 мм желт. 15 м от бренда NIKOMAX предназначен для передачи оптического сигнала между устройствами в телекоммуникационных системах. Артикул nmf-pc1s2c2-fcu-lcu-015 обеспечивает точное соответствие требованиям к одномодовым линиям связи.

Назначение и область применения

Этот оптический шнур используется для соединения оборудования в оптоволоконных сетях: например, между коммутаторами, маршрутизаторами, серверами, тестировщиками и другими активными устройствами. Подходит для установки в центрах обработки данных, на объектах связи, в промышленных системах автоматизации. Желтый цвет оболочки указывает на использование одномодового волокна - он применяется там, где требуется большая дальность передачи и высокая пропускная способность.

Технические характеристики

• Тип волокна: одномодовое, стандарт OS2, размер ядра 9/125 мкм
• Длина: 15 метров
• Коннекторы: FC/UPC (слева) - LC/UPC (справа)
• Оболочка: LSZH (низкое выделение дыма и газов при горении), класс пожаробезопасности нг(A)-HFLTx
• Диаметр кабеля: 2 мм
• Цвет оболочки: жёлтый
• Тип: одинарный (одно волокно, одно направление передачи)

Совместимость и монтаж

Шнур совместим с любым оборудованием, имеющим порты FC или LC. Коннектор FC/UPC часто встречается на старых или промышленных устройствах, LC/UPC - на современных коммутаторах и SFP-модулях. Для монтажа достаточно вставить коннекторы в соответствующие разъёмы до щелчка - не требует инструментов. Убедитесь, что фланцы коннекторов плотно зафиксированы: FC имеет винтовой замок, LC - защёлку. Не допускайте перегибов кабеля радиусом менее 10 см - это снижает качество передачи сигнала.

Безопасность и стандарты

Оболочка выполнена из материала LSZH - при возгорании она почти не выделяет токсичных газов и дыма, что делает шнур безопасным для использования в закрытых помещениях, особенно в офисах, медицинских учреждениях и метро. Класс нг(A)-HFLTx соответствует нормам пожарной безопасности для кабельных трасс внутри зданий. Стандарт OS2 гарантирует работу на расстояниях до 20 км при скоростях до 10 Гбит/с и выше.

Преимущества

• Высокая стабильность передачи сигнала благодаря UPC-полировке коннекторов - минимальные потери и отражения
• Уменьшенный диаметр 2 мм позволяет легко укладывать шнур в ограниченном пространстве
• LSZH-оболочка повышает безопасность при длительной эксплуатации в закрытых системах
• Гибкая конструкция с двумя типами коннекторов решает задачу адаптации между разными интерфейсами

Ограничения применения

Не предназначен для использования вне помещений - отсутствует защита от влаги и механических воздействий. Не рекомендуется применять в условиях постоянного изгиба, растяжения или давления (например, в движущихся механизмах). Шнур работает только с одномодовыми системами - несовместим с многомодовым оборудованием (оранжевые кабели). Максимальная длина 15 м - для более длинных участков потребуется спlicing или активное оборудование.

Примеры использования

• Подключение SFP-модуля коммутатора с LC-портом к оптическому модулю с FC-интерфейсом в центре обработки данных
• Переподключение диагностического прибора к оптическому линейному терминалу в сети оператора связи
• Межсерверное соединение в стойке с использованием существующего FC-портов и новых LC-плат

Практические советы

• Перед подключением всегда проверяйте чистоту коннекторов - грязь вызывает значительные потери сигнала. Используйте специальные очистители для оптики.
• При прокладке не перекручивайте шнур - это может повредить внутреннее волокно даже при внешней целости кабеля.
• Используйте маркировочные бирки - FC и LC коннекторы внешне похожи, но не взаимозаменяемы без адаптера.
• Для долгосрочных установок предпочтительно использовать шнуры с запасом длины - так проще проводить обслуживание без демонтажа.
