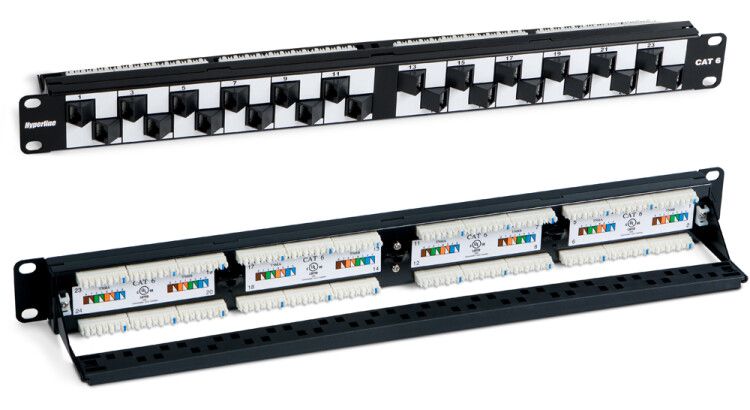

Патч-панель PP2A-19-24S-8P8C-C6-110 19", 1U, с угловыми портами, 24 порта RJ-45, категория 6, Dual IDC | 37957 Hyperline

Патч-панель Hyperline 37957 - это стоичное устройство категории 6 с 24 портами RJ-45, предназначенное для организации и коммутации сетевых кабелей в серверных стойках. Благодаря угловой конструкции модулей и продуманной эргономике, она снижает нагрузку на кабели и ускоряет монтаж без лишних фиксаторов.

Назначение и область применения

Патч-панель Hyperline 37957 используется для централизованного соединения сетевых кабелей в локальных сетях Ethernet. Подходит для установки в 19-дюймовые стойки в офисах, дата-центрах, телекоммуникационных шкафах и на производстве. Применяется там, где требуется надежная передача данных до 1 Гбит/с и высокая плотность портов в ограниченном пространстве.

Технические характеристики

• Категория: Cat 6 - поддерживает скорость до 1 Гбит/с и частоту до 250 МГц
• Количество портов: 24 × RJ-45
• Форм-фактор: 1U (высота 44,45 мм)
• Установочный размер: 19 дюймов - совместима со стандартными стойками
• Материал корпуса: сталь, черный цвет - прочная и долговечная конструкция
• Тип разъемов: RJ-45 с двойным IDC-креплением (Dual IDC)
• Расположение портов: шахматное - уменьшает перегибы кабелей
• Цветовая маркировка: T568A и T568B на задней панели - упрощает правильную распайку

Совместимость и монтаж

Патч-панель Hyperline 37957 монтируется в любую 19-дюймовую стойку с помощью стандартных креплений. Все 24 порта доступны спереди, что позволяет легко подключать патч-корды без демонтажа оборудования. Задняя часть оснащена встроенным кабельным организатором - кабели укладываются аккуратно, без перекручивания.

Заделка кабелей выполняется через IDC-клеммы. Для этого используются инструменты двух типов: 110-тип и LSA (для плинтов). Высокий выступ корпуса IDC-модуля обеспечивает свободный доступ к контактам даже при плотной укладке.

Преимущества

• Угловая конструкция модулей (45°): кабели выходят прямо в стойку, исключая образование пучков и необходимость стяжек
• Шахматное расположение портов: снижает радиус изгиба кабелей, предотвращает повреждение жил
• Цветовая маркировка T568A/B: минимизирует ошибки при обжиме и ускоряет проверку
• Встроенный кабельный организатор: упорядочивает обратные участки кабелей, улучшает воздушный поток в стойке
• Поддержка двух типов инструментов: универсальность при работе с разными наборами инструментов

Ограничения применения

• Не предназначена для наружной установки - не имеет защиты от влаги и пыли (IP-класс не указан)
• Не подходит для PoE+ / PoE++ сверхвысоких мощностей - не сертифицирована для передачи более 30 Вт на порт
• Требует точного соблюдения стандарта Cat 6 при использовании кабелей - применение кабелей ниже категории снижает эффективность
• Не рекомендуется использовать в условиях постоянных вибраций без дополнительной фиксации

Примеры использования

• Центральный коммутационный щит в офисе с 20+ рабочими местами
• Серверная стойка в малом дата-центре
• Производственные линии с контроллерами и датчиками по сети Ethernet
• Объекты с высокой плотностью кабелей: медицинские учреждения, учебные классы, call-центры

Практические советы

• Перед монтажом проверьте посадочный размер стойки - 19 дюймов - чтобы избежать зазора или трения
• Используйте кабели категории 6 или выше; Cat 5e снизит качество связи
• При обжиме следите за порядком жил - цветовая маркировка на задней панели помогает избежать ошибок
• Не затягивайте патч-корды слишком сильно - это может деформировать контакты RJ-45
• Для быстрого обслуживания оставляйте запас кабеля 1–1,5 метра между патч-панелью и оборудованием
